Symulator przepięć PSUG-10T0-CDN-316
Symulator przepięć PSUG-10T0-CDN-316

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

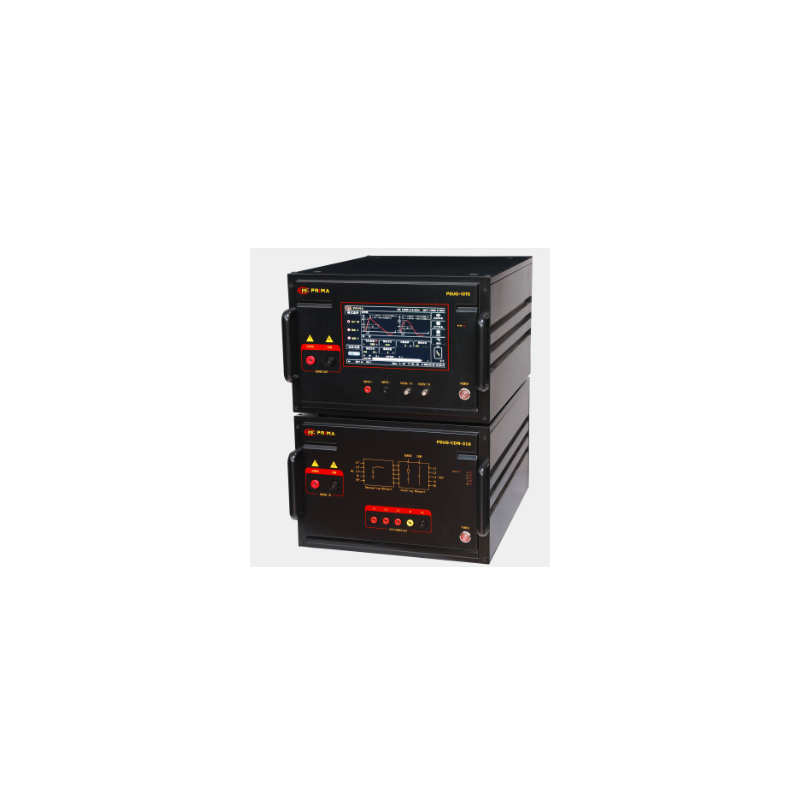

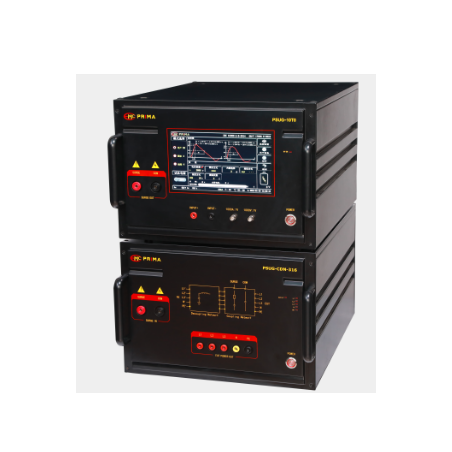

Simulator de supratensiune PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 este un simulator avansat de supratensiune, conceput special pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Acest dispozitiv este utilizat pentru a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice care pot fi expuse la interferențe tranzitorii de mare energie de la întrerupătoarele de circuit sau de la fulgerele naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișajul de înaltă tensiune în timp real încorporate
  • Unghiul de fază asincron sau reglabil în intervalul 0~360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferenţială de înaltă tensiune încorporată şi transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

200V ~ 10000V 10%

CDN:

Parametru Valoare
Model PSUG-10T0
Tensiune în circuit deschis
Rezoluție de tensiune 1 V
Timp de creștere (impuls 1) 1,2 µs 30%
Durata 50 µs 20%
Curentul de scurtcircuit 100 A ~ 5000 A ±10%
Timp de creștere 8 µs ±20%
Durata 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 Ω
Interval de tensiune în trepte 0 ~ 8000V
Interval de timp între impulsuri 5 s ~ 9999 s
Testul numărului de impulsuri 1c ~ 60000c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

PSUG-10T0-CDN-316 este un simulator avansat de supratensiune, conceput special pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Acest dispozitiv este utilizat pentru a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice care pot fi expuse la interferențe tranzitorii de mare energie de la întrerupătoarele de circuit sau de la fulgerele naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișajul de înaltă tensiune în timp real încorporate
  • Unghiul de fază asincron sau reglabil în intervalul 0~360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferenţială de înaltă tensiune încorporată şi transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Tipul CDN CDN extern – CDN-316
Cuplaj Cuplaj trifazat, cu cinci fire
Încărcare de decuplare UAC MAX 440V/16A, UDC MAX 220V/16A
Condensator de cuplare 9 μF (L-PE), 18 μF (L-L)
Rezistență de cuplare 12 Ω, 2 Ω
Tensiune reziduală la intrarea dispozitivului testat Nu mai mult de 15% din supratensiunea aplicată sau de două ori valoarea de vârf a rețelei nominale de cuplare/decuplare
200V ~ 10000V 10%

CDN:

Parametru Valoare
Model PSUG-10T0
Tensiune în circuit deschis
Rezoluție de tensiune 1 V
Timp de creștere (impuls 1) 1,2 µs 30%
Durata 50 µs 20%
Curentul de scurtcircuit 100 A ~ 5000 A ±10%
Timp de creștere 8 µs ±20%
Durata 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 Ω
Interval de tensiune în trepte 0 ~ 8000V
Interval de timp între impulsuri 5 s ~ 9999 s
Testul numărului de impulsuri 1c ~ 60000c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
mai puțin
Citeste mai mult
Comentarii (0)
Parametru Valoare
Tipul CDN CDN extern – CDN-316
Cuplaj Cuplaj trifazat, cu cinci fire
Încărcare de decuplare UAC MAX 440V/16A, UDC MAX 220V/16A
Condensator de cuplare 9 μF (L-PE), 18 μF (L-L)
Rezistență de cuplare 12 Ω, 2 Ω
Tensiune reziduală la intrarea dispozitivului testat Nu mai mult de 15% din supratensiunea aplicată sau de două ori valoarea de vârf a rețelei nominale de cuplare/decuplare
