Виробник: EMC Prima

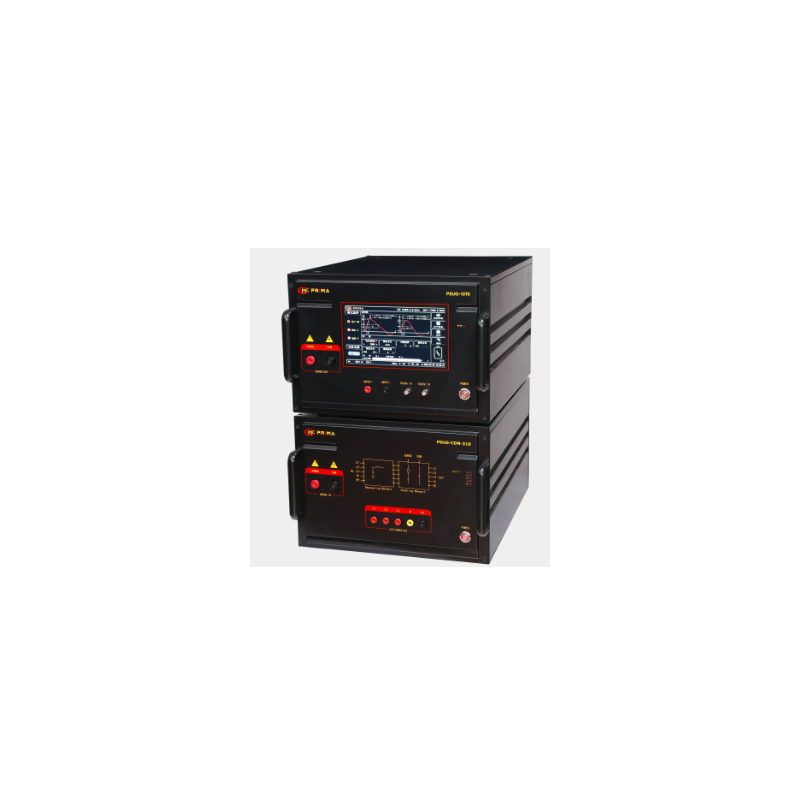

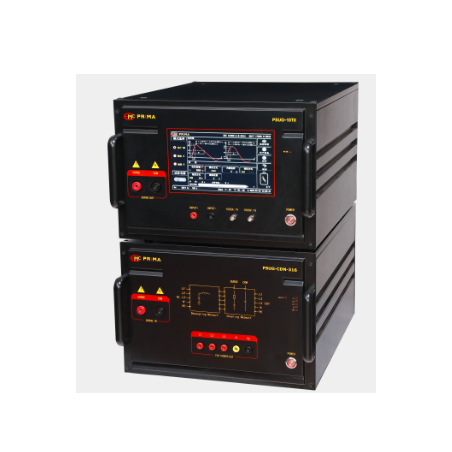

Імітатор перенапруг PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 – це вдосконалений симулятор перенапруги, спеціально розроблений для відповідності вимогам електромагнітної сумісності (EMC) для тестування на стійкість до перенапруги (SUG). Цей пристрій використовується для оцінки ефективності силових кабелів і внутрішніх з’єднань в електричних і електронних пристроях, які можуть піддаватися перехідним перешкодам високої енергії від комутаторів ланцюгів або природних ударів блискавки.

Функції пристрою:

  • Підтримує багатоканальне тестування
  • Вільне перемикання позитивної та негативної полярності
  • Перемикання китайської та англійської мов однією кнопкою
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Високоякісна збірка та довговічність
  • Максимальна випробувальна напруга до 8000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудовані вимірювання температури, вологості, часу та високовольтний дисплей у реальному часі
  • Асинхронний фазовий кут або регулювання в діапазоні 0~360°
  • Автоматичне перемикання повношвидкісного режиму тестування на перенапругу
  • Вбудований інтерфейс RJ45, можливість дистанційного керування (опціонально)
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

200 В ~ 10000 В 10%
Параметр Значення
Модель PSUG-10T0
Напруга холостого ходу
Роздільна здатність за напругою 1 В
Час наростання (імпульс 1) 1,2 мкс 30%
Тривалість 50 мкс 20%
Струм короткого замикання 100 A ~ 5000 A ±10%
Час наростання 8 мкс ±20%
Тривалість 20 мкс ±20%
Полярність виходу +, -, +/-, -/+
Вихідний опір 2 Ω
Діапазон крокової напруги 0 ~ 8000 В
Інтервал часу між імпульсами 5 с ~ 9999 с
Тестування кількості імпульсів 1c ~ 60000c
Режим запуску Ручний, зовнішній, інтервальний
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронний/асинхронний)

CDN:

Параметр Значення
Тип CDN Зовнішній CDN – CDN-316
Зчеплення Трифазне п'ятипровідне з'єднання
Навантаження розв’язки UAC MAX 440V/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв'язку 12 Ω, 2 Ω
Залишкова напруга на вході тестованого пристрою Не більше 15% прикладеної напруги перенапруги або подвійне пікове значення номінальної мережі з’єднання/роз’єднання
