Symulator przepięć PSUG-10T0-CDN-316
Symulator przepięć PSUG-10T0-CDN-316

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: EMC Prima

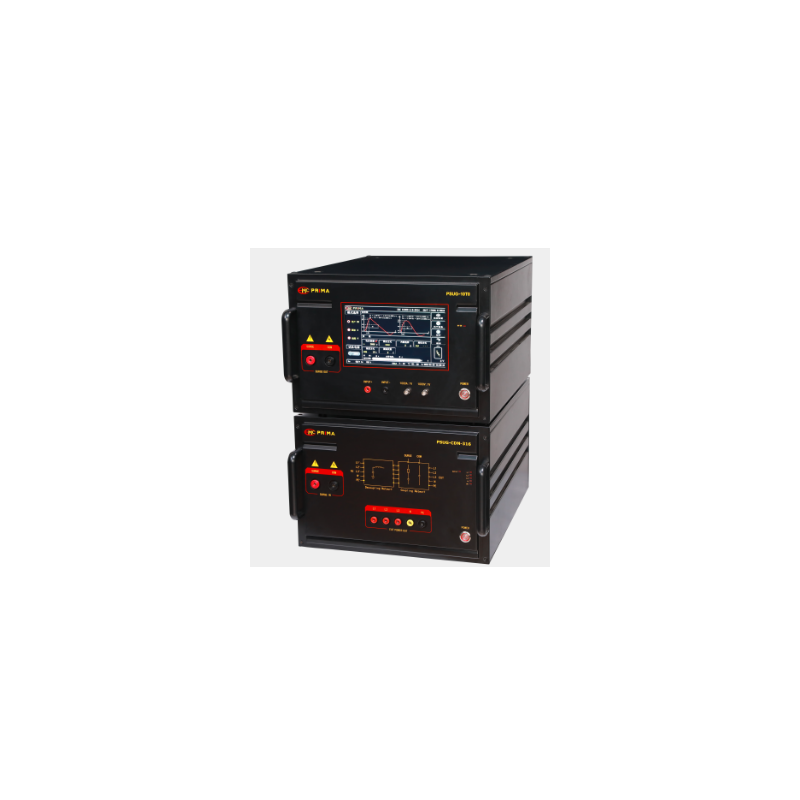

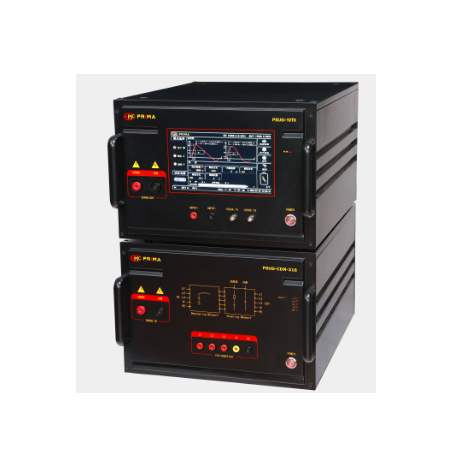

Überspannungssimulator PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 ist ein fortschrittlicher Überspannungssimulator, der speziell entwickelt wurde, um die Anforderungen der elektromagnetischen Verträglichkeit (EMV) für die Prüfung der Überspannungsimmunität (SUG) zu erfüllen. Dieses Gerät dient zur Leistungsbewertung von Stromkabeln und internen Verbindungen in elektrischen und elektronischen Geräten, die energiereichen transienten Störungen durch Stromkreisschalter oder natürliche Blitzeinschläge ausgesetzt sein können.

Gerätefunktionen:

  • Unterstützt Mehrkanalprüfungen
  • Freie Umschaltung zwischen positiver und negativer Polarität
  • Ein-Knopf-Umschaltung zwischen chinesischer und englischer Sprache
  • Integrierte Parameter entsprechen internationalen Standards
  • Hochwertige Verarbeitung und Langlebigkeit
  • Maximale Prüfspannung bis zu 8000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Temperatur-, Feuchtigkeits- und Zeitmessung sowie Echtzeit-Hochspannungsanzeige
  • Asynchroner Phasenwinkel oder einstellbar im Bereich von 0 bis 360°
  • Automatische Umschaltung des Stoßspannungstests mit voller Geschwindigkeit Modus
  • Integrierte RJ45-Schnittstelle, Fernsteuerungsmöglichkeit (optional)
  • Integrierter Differenzial-Hochspannungstastkopf und Stromwandler zur Wellenformmessung

Normkonformität:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

200 V ~ 10000 V 10 %
Parameter Wert
Modell PSUG-10T0
Leerlaufspannung
Spannungsauflösung 1 V
Anstiegszeit (Impuls 1) 1,2 µs 30 %
Dauer 50 µs 20 %
Kurzschlussstrom 100 A ~ 5000 A ±10 %
Anstiegszeit 8 µs ±20 %
Dauer 20 µs ±20 %
Ausgangspolarität +, -, +/-, -/+
Ausgangsimpedanz 2 Ω
Spannungsbereich 0 ~ 8000 V
Zeitintervall zwischen Impulsen 5 s ~ 9999 s
Anzahl der getesteten Impulse 1 s ~ 60000 s
Triggermodus Manuell, extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (Synchron/Asynchron)

CDN:

Parameter Wert
CDN-Typ Externes CDN – CDN-316
Kopplung Dreiphasige Fünfleiterkopplung
Entkopplungslast UAC MAX 440 V/16 A, UDC MAX 220 V/16 A
Kopplungskondensator 9 μF (L-PE), 18 μF (L-L)
Kopplungswiderstand 12 Ω, 2 Ω
Restspannung am Eingang des Prüflings Nicht mehr als 15 % der angelegten Stoßspannung oder den doppelten Scheitelwert des Nenn-Kopplungs-/Entkopplungsnetzwerks
Weniger
Weiterlesen
