Symulator przepięć PSUG-10T0-CDN-316
Symulator przepięć PSUG-10T0-CDN-316

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EMC Prima

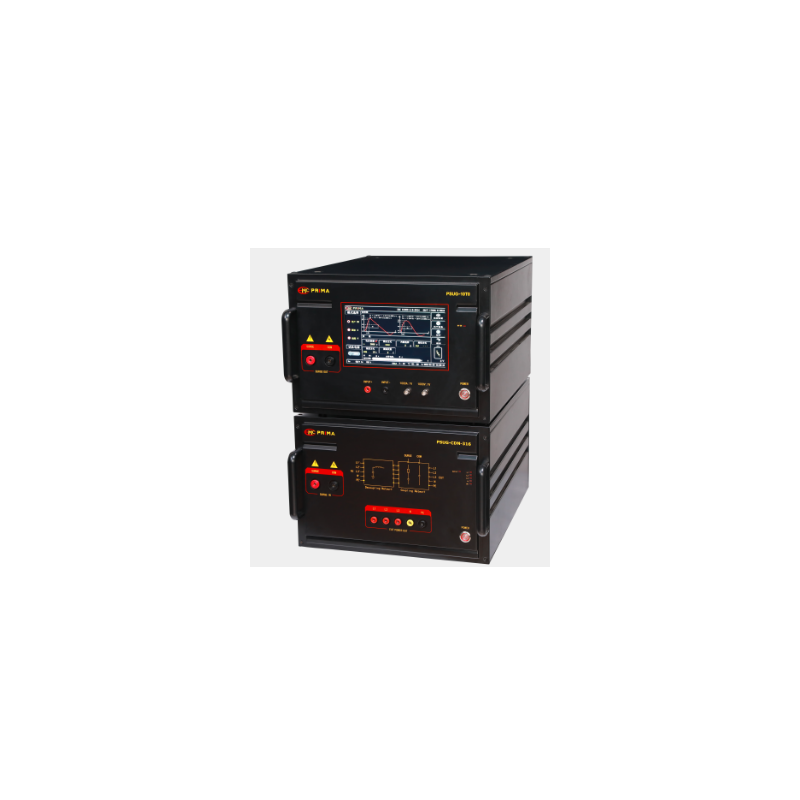

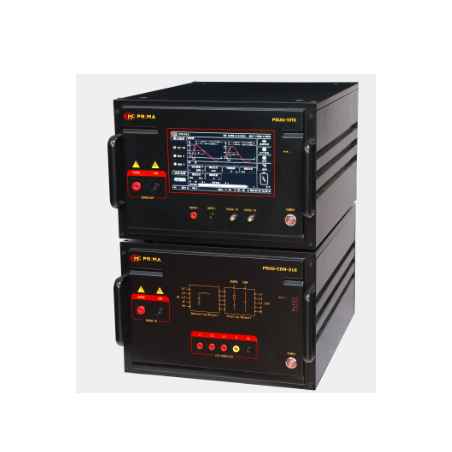

Simulateur de surtension PSUG-10T0-CDN-316

  • PSUG-10T0-CDN-316

PSUG-10T0-CDN-316 est un simulateur de surtension avancé, spécialement conçu pour répondre aux exigences de compatibilité électromagnétique (CEM) pour les tests d'immunité aux surtensions (SUG). Cet appareil permet d'évaluer les performances des câbles d'alimentation et des connexions internes des appareils électriques et électroniques susceptibles d'être exposés à des interférences transitoires à haute énergie provenant de commutateurs ou de la foudre.

Caractéristiques de l'appareil :

  • Prise en charge des tests multicanaux
  • Commutation libre de la polarité positive et négative
  • Changement de langue entre le chinois et l'anglais par simple pression d'un bouton
  • Paramètres intégrés conformes aux normes internationales
  • Construction et durabilité de haute qualité
  • Tension d'essai maximale jusqu'à 8 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée de la température, de l'humidité, du temps et affichage haute tension en temps réel
  • Angle de phase asynchrone ou réglable de 0 à 360 °
  • Commutation automatique du test de surtension à pleine vitesse Mode
  • Interface RJ45 intégrée, fonction de contrôle à distance (en option)
  • Sonde différentielle haute tension et transformateur de courant intégrés pour la mesure de la forme d'onde

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

200 V ~ 10 000 V 10 %
Paramètre Valeur
Modèle PSUG-10T0
Tension à vide
Résolution de tension 1 V
Temps de montée (impulsion 1) 1,2 µs 30 %
Durée 50 µs 20 %
Courant de court-circuit 100 A ~ 5000 A ±10 %
Temps de montée 8 µs ±20 %
Durée 20 µs ±20 %
Polarité de sortie +, -, +/-, -/+
Impédance de sortie 2 Ω
Plage de tension de pas 0 ~ 8000 V
Intervalle de temps entre les impulsions 5 s ~ 9999 s
Test du nombre d'impulsions 1 ºC ~ 60 000 ºC
Mode de déclenchement Manuel, externe, intervalle
Synchronisation de phase 0°C ~ 359° (50 Hz ou 60 Hz) (synchrone/asynchrone)

CDN :

Paramètre Valeur
Type de CDN CDN externe – CDN-316
Couplage Couplage triphasé à cinq fils
Charge de découplage UAC MAX 440 V/16 A, UDC MAX 220 V/16 A
Condensateur de couplage 9 μF (L-PE), 18 μF (L-L)
Résistance de couplage 12 Ω, 2 Ω
Tension résiduelle à l'entrée du dispositif testé Pas plus de 15 % de la surtension appliquée ou deux fois la valeur crête du réseau de couplage/découplage nominal
Moins
