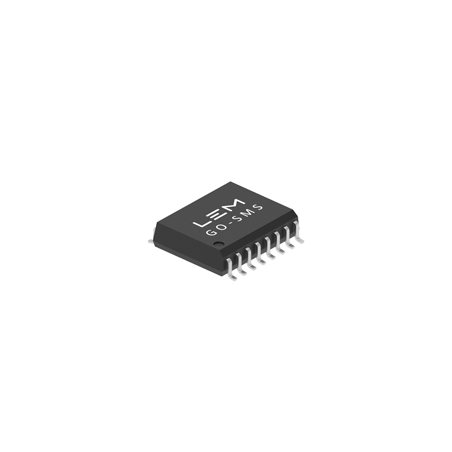

Датчик тока ГО 10-СМС
Датчик тока ГО 10-СМС

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока ГО 10-СМС

  • GO 10-SMS
  • Точность 1.3
  • Номинальный ток (А) 10
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] SMD
  • Приложение Возобновляемая энергия/Приводы/Автомобильные аккумуляторы/Автомобильный привод
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 125
  • Частотная характеристика (-3 дБ) [кГц] 300
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Технические характеристики

Описание

Серия GO-SMS — это интегрированные преобразователи тока компании LEM, предназначенные для измерения переменного и постоянного тока в промышленных и автомобильных системах. Технология дифференциального измерения позволяет преобразователю подавлять внешние поля, создаваемые возмущающими факторами. Запатентованные алгоритмы компенсации деформации и температуры обеспечивают превосходную точность в широком диапазоне температур. Первичный проводник (контакты 1–8) имеет очень низкое электрическое сопротивление 0,75 мОм (типичное значение), что обеспечивает превосходные характеристики при малом рассеивании мощности. GO-SMS может измерять непрерывные токи от 30 до 75 А в широком диапазоне температур. Внутренние и внешние схемы обнаружения перегрузки по току обеспечивают быструю, надежную и гибкую защиту. Гальваническая развязка между первичной и вторичной обмотками устраняет необходимость в дополнительной изоляции, уменьшая общую площадь и стоимость системы.

Основные характеристики
  • Многодиапазонный преобразователь тока с разомкнутой петлей: 75 А
  • Низкое электрическое сопротивление: 0,75 мОм
  • Два варианта напряжения питания: 5 В или 3,3 В
  • Двойное обнаружение перегрузки по току
  • Широкая полоса пропускания: 300 кГц
  • Отсутствие магнитного гистерезиса
  • Общая погрешность 1% в зависимости от температуры
  • Гальваническая развязка между первичной и вторичной обмотками с постоянным током 7,4 мм и постоянным током 7,4 мм
  • Изолированное испытательное напряжение 4800 В (среднеквадратичное значение) (UL) 62368)
  • Класс AEC-Q-100 1
Применение
  • Малогабаритные приводы
  • Инверторы для систем отопления, вентиляции и кондиционирования воздуха
  • Бытовая техника
  • Солнечные инверторы
  • Автомобильная и промышленная техника
Технические характеристики
Параметр Значение
Максимальный диапазон измерения тока (СКЗ) ±25 А
Номинальный ток (СКЗ) ±10 А
Напряжение питания 5 В
Рабочая температура -40 ÷ 125 °C
Температура хранения -40 ÷ 150 °C
Максимальная температура перехода 165 °C
Максимальный выходной ток 50 мА
Максимальный выходной ток Источник 25 мА
Максимальное напряжение питания 8 В
Максимальное напряжение питания на других выводах 6,5 В
Напряжение электростатического разряда (HBM) 2 кВ
Напряжение электростатического разряда (CDM) 500 В
Тепловое сопротивление между переходом и платой 9 К/Вт
Постоянная Время 1 с
Вес 0,4 г
Номинальный первичный ток (среднеквадратичное значение) 10 А
Диапазон измерения первичного тока -25 ÷ 25 А
Внутреннее опорное напряжение (при первичном токе Ip=0) 2,5 В
Номинальная чувствительность 80 мВ/А
Погрешность чувствительность -1÷1%
