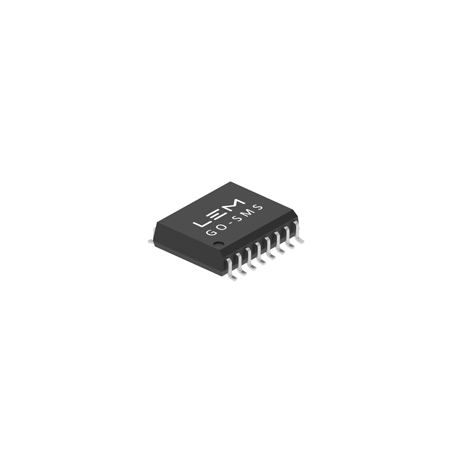

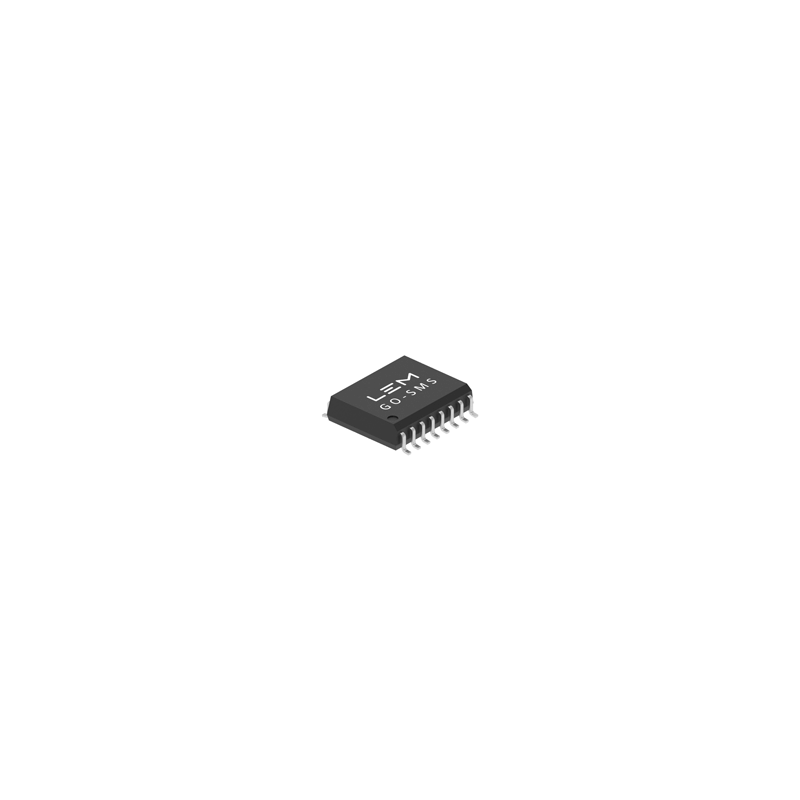

GO 10-SMS Stromwandler

  • GO 10-SMS
  • Genauigkeit 1.3
  • Nennstrom (A) 10
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] SMD
  • App Erneuerbare Energien/Antriebe/Automobilbatterien/Automobilantrieb
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 125
  • Frequenzgang (-3dB) [kHz] 300
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Technische Daten

Beschreibung

Die GO-SMS-Serie von LEM ist ein integrierter Stromwandler zur Messung von Wechsel- und Gleichstrom in industriellen und automobilen Anwendungen. Dank Differenzialmesstechnik kann der Wandler externe Felder aus störenden Umgebungen ausblenden. Patentierte Algorithmen zur Dehnungs- und Temperaturkompensation gewährleisten eine hervorragende Genauigkeit über einen weiten Temperaturbereich. Der Primärleiter (Pins 1 bis 8) weist einen sehr niedrigen elektrischen Widerstand von 0,75 mΩ (typisch) auf und sorgt so für optimale Leistung bei geringer Verlustleistung. Der GO-SMS misst Dauerströme von 30 bis 75 A über einen weiten Temperaturbereich. Interne und externe Überstromerkennungsschaltungen bieten schnelle, zuverlässige und flexible Schutzlösungen. Die galvanische Trennung zwischen Primär- und Sekundärseite macht zusätzliche Isolationsmaßnahmen überflüssig und reduziert so den Platzbedarf und die Kosten des Systems.

Hauptmerkmale
  • Mehrbereichs-Stromwandler im offenen Regelkreis: 75 A
  • Niedriger elektrischer Widerstand von 0,75 mΩ
  • Doppelte Versorgungsspannung: 5 V oder 3,3 V
  • Doppelte Überstromerkennung
  • Große Bandbreite: 300 kHz
  • Keine magnetische Hysterese
  • Gesamter Fehler von 1 % bei Temperaturabhängigkeit
  • Galvanische Trennung zwischen Primär- und Sekundärseite mit 7,4 mm dCl und 7,4 mm dCp
  • Isolierte Prüfspannung von 4800 Veff (UL 62368)
  • AEC-Q-100-Klasse 1
Anwendungen
  • Kleine Antriebe
  • Wechselrichter für Heizung, Lüftung und Klimatechnik
  • Haushaltsgeräte
  • Solarwechselrichter
  • Automobil und Industrie
Technische Daten Spannung
Parameter Wert
Maximaler Strommessbereich (Effektivwert) ±25 A
Nennstrom (Effektivwert) ±10 A
Versorgung Spannung 5 V
Betriebstemperatur -40 bis 125 °C
Lagertemperatur -40 bis 150 °C
Maximale Sperrschichttemperatur 165 °C
Maximaler Ausgangsstrom 50 mA
Maximaler Ausgangsstrom 25 mA
Maximale Versorgungsspannung 8 V
Maximale Versorgungsspannung an anderen Pins 6,5 V
Elektrostatische Entladungsspannung (HBM) 2 kV
Elektrostatische Entladungsspannung (CDM) 500 V
Wärmewiderstand zwischen Sperrschicht und Leiterplatte 9 kW
Konstant Zeit 1 s
Gewicht 0,4 g
Nennstrom (Effektivwert) 10 A
Messbereich Primärstrom -25 bis 25 A
Interne Referenzspannung (bei Primärstrom Ip = 0) 2,5 V
Nennempfindlichkeit 80 mV/A
Fehler Sensitivität -1÷1%
