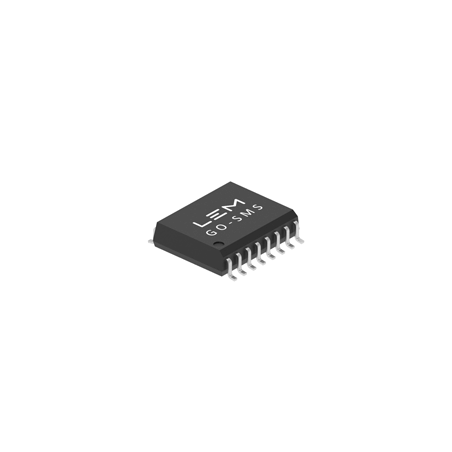

Перетворювач струму GO 10-SMS
Перетворювач струму GO 10-SMS

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму GO 10-SMS

  • GO 10-SMS
  • Точність 1.3
  • Номінальний струм (А) 10
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] SMD
  • Додаток Відновлювана енергія/Приводи/Автомобільні акумулятори/Автомобільний привід
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 125
  • Частотна характеристика (-3 дБ) [кГц] 300
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Технічні характеристики

Опис

Серія GO-SMS – це інтегрований перетворювач струму від LEM, призначений для вимірювання змінного та постійного струму в промисловому та автомобільному застосуванні. Технологія диференціального зондування дозволяє перетворювачу відхиляти зовнішні поля від перешкод. Запатентовані алгоритми компенсації деформації та температури використовуються для досягнення чудової точності в широкому діапазоні температур. Первинний провідник (виводи 1–8) має дуже низький електричний опір 0,75 мОм (типово), що забезпечує чудову продуктивність з низькою розсіюванням потужності. GO-SMS може вимірювати безперервні струми від 30 до 75 А в широкому діапазоні температур. Внутрішні та зовнішні схеми виявлення перевантаження по струму забезпечують швидкі, надійні та гнучкі рішення захисту. Гальванічна розв'язка між первинною та вторинною обмотками усуває необхідність у будь-якій додатковій ізоляції, зменшуючи загальну площу та вартість системи.

Основні характеристики
  • Багатодіапазонний перетворювач струму з розімкнутим контуром: 75 А
  • Низький електричний опір 0,75 мОм
  • Подвійна напруга живлення: 5 В або 3,3 В
  • Подвійне виявлення перевантаження по струму
  • Широка смуга пропускання: 300 кГц
  • Відсутність магнітного гістерезису
  • Загальна похибка 1% з температурою
  • Гальванічна розв'язка між первинною та вторинною обмотками з 7,4 мм dCl та 7,4 мм dCp
  • Ізольована випробувальна напруга 4800 В RMS (UL) 62368)
  • Ступінь AEC-Q-100 1
Застосування
  • Малі приводи
  • Інвертори HVAC
  • Побутова техніка
  • Сонячні інвертори
  • Автомобільна та промислова техніка
Технічні дані
Параметр Значення
Максимальний діапазон вимірювання струму (RMS) ±25A
Номінальний струм (RMS) ±10A
Живлення Напруга 5 В
Робоча температура -40÷125°C
Температура зберігання -40÷150°C
Максимальна температура переходу 165°C
Максимальний вихідний струм спаду 50 мА
Максимальне джерело вихідного струму 25 мА
Максимальне джерело живлення Напруга 8 В
Максимальна напруга живлення на інших контактах 6,5 В
Напруга електростатичного розряду (HBM) 2 кВ
Напруга електростатичного розряду (CDM) 500 В
Термічний опір між з'єднанням та платою 9 К/Вт
Постійна Час 1s
Вага 0.4g
Номінальний первинний струм (RMS) 10A
Діапазон вимірювання первинного струму -25÷25A
Внутрішня опорна напруга (при первинному струмі Ip=0) 2.5V
Номінальна чутливість 80 мВ/А
Чутливість до похибки -1÷1%
