Transducteur de courant GO 10-SMS
Transducteur de courant GO 10-SMS

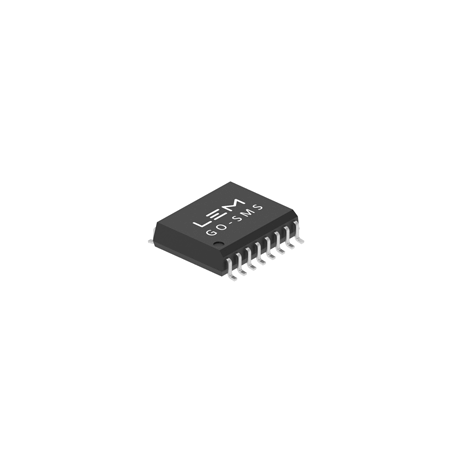

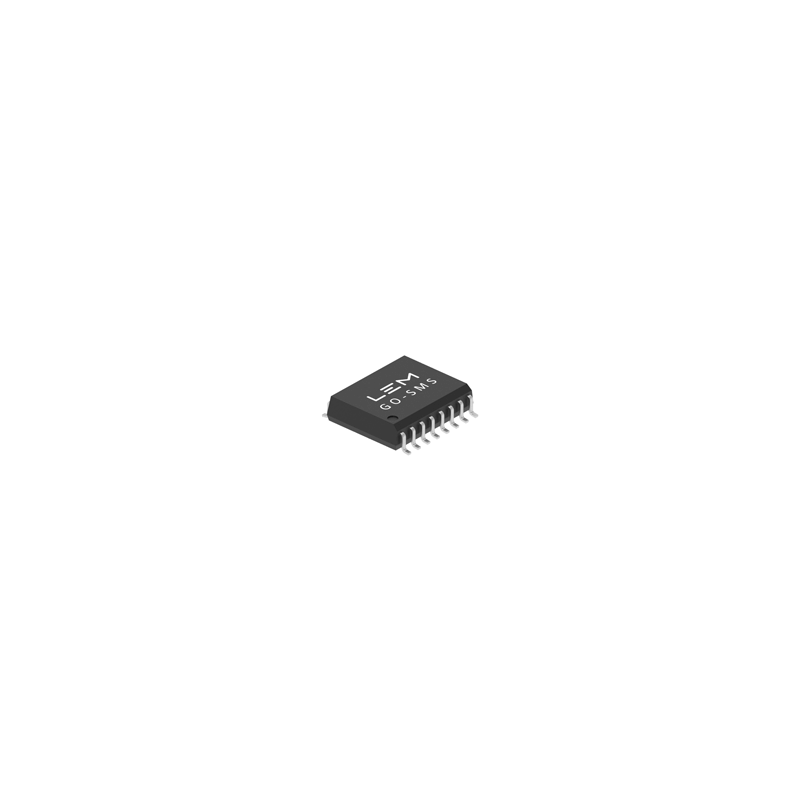

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant GO 10-SMS

  • GO 10-SMS
  • Précision 1.3
  • Courant nominal (A) 10
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] SMD
  • Application Énergies renouvelables / Entraînements / Batteries automobiles / Transmission automobile
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 125
  • Réponse en fréquence (-3 dB) [kHz] 300
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Spécifications techniques

Description

La série GO-SMS est un transducteur de courant intégré de LEM conçu pour la mesure des courants alternatifs et continus dans les applications industrielles et automobiles. Sa technologie de détection différentielle lui permet de s'affranchir des champs externes perturbateurs. Des algorithmes brevetés de compensation de contrainte et de température garantissent une excellente précision sur une large plage de températures. Le conducteur principal (broches 1 à 8) présente une très faible résistance électrique de 0,75 mΩ (valeur typique), assurant ainsi d'excellentes performances et une faible dissipation de puissance. Le GO-SMS peut mesurer des courants continus de 30 à 75 A sur une large plage de températures. Des circuits de détection de surintensité internes et externes offrent des solutions de protection rapides, fiables et flexibles. L'isolation galvanique entre le primaire et le secondaire élimine le besoin d'isolation supplémentaire, réduisant ainsi l'encombrement et le coût global du système. Caractéristiques principales Transducteur de courant à boucle ouverte multi-gamme : 75 A Faible résistance électrique de 0,75 mΩ Double tension d'alimentation : 5 V ou 3,3 V Double détection de surintensité Large bande passante : 300 kHz Absence d'hystérésis magnétique Erreur totale de 1 % en fonction de la température Isolation galvanique entre le primaire et le secondaire : dCl et dCp de 7,4 mm Tension d'essai isolée de 4 800 V RMS (UL 62368) Classe AEC-Q-100 1 Applications

  • Petits variateurs
  • Onduleurs CVC
  • Appareils électroménagers
  • Onduleurs solaires
  • Automobile et industrie
Données techniques
Paramètre Valeur
Plage de mesure du courant maximal (RMS) ±25 A
Courant nominal (RMS) ±10 A
Tension d'alimentation 5 V
Température de fonctionnement -40 à 125 °C
Température de stockage -40 à 150 °C
Température de jonction maximale 165 °C
Courant de sortie maximal 50 mA
Courant de sortie maximal Source 25 mA
Tension d'alimentation maximale 8 V
Tension d'alimentation maximale sur les autres broches 6,5 V
Tension de décharge électrostatique (HBM) 2 kV
Tension de décharge électrostatique (CDM) 500 V
Résistance thermique entre la jonction et la carte 9 kΩ/W
Constante Temps 1 s
Poids 0,4 g
Courant primaire nominal RMS 10 A
Plage de mesure du courant primaire -25 à 25 A
Tension de référence interne (à courant primaire Ip = 0) 2,5 V
Sensibilité nominale 80 mV/A
Erreur sensibilité -1 à 1 %
