GO 10-SMS srovės keitiklis
GO 10-SMS srovės keitiklis

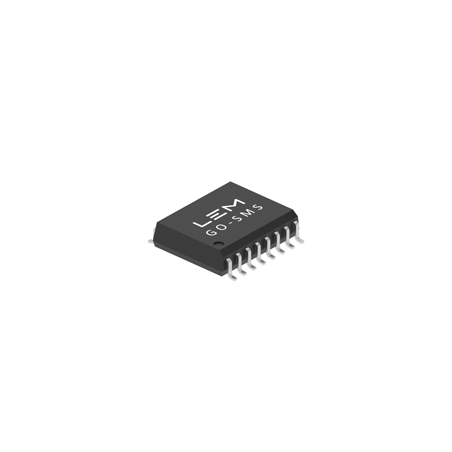

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

GO 10-SMS srovės keitiklis

  • GO 10-SMS
  • Tikslumas 1.3
  • Nominali srovė (A) 10
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] SMD
  • Programėlė Atsinaujinanti energija / Pavaros / Automobilių akumuliatoriai / Automobilių pavaros
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 125
  • Dažnio atsakas (-3dB) [kHz] 300
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Techninės specifikacijos

Aprašymas

„GO-SMS“ serija yra integruotas srovės keitiklis iš „LEM“, skirtas kintamosios ir nuolatinės srovės matavimui pramonėje ir automobilių pramonėje. Diferencinio jutimo technologija leidžia keitikliui atmesti išorinius laukus iš trikdančios aplinkos. Patentuoti deformacijos ir temperatūros kompensavimo algoritmai naudojami siekiant puikaus tikslumo plačiame temperatūrų diapazone. Pirminis laidininkas (1–8 kontaktai) turi labai mažą elektrinę varžą – 0,75 mΩ (tipinė), todėl užtikrinamas puikus veikimas esant mažam energijos išsklaidymui. „GO-SMS“ gali matuoti nuolatines sroves nuo 30 iki 75 A plačiame temperatūrų diapazone. Vidinės ir išorinės viršsrovės aptikimo grandinės užtikrina greitus, patikimus ir lanksčius apsaugos sprendimus. Galvaninė izoliacija tarp pirminės ir antrinės apvijų pašalina papildomos izoliacijos poreikį, sumažindama bendrą sistemos užimamą vietą ir sąnaudas.

Pagrindinės savybės
  • Daugiadiapazonis atviros grandinės srovės keitiklis: 75 A
  • Maža elektrinė varža – 0,75 mΩ
  • Dviguba maitinimo įtampa: 5 V arba 3,3 V
  • Dviguba viršsrovės aptikimo funkcija
  • Platus dažnių juostos plotis: 300 kHz
  • Nėra magnetinės histerezės
  • 1 % bendra paklaida, priklausomai nuo temperatūros
  • Galvaninė izoliacija tarp pirminės ir antrinės apvijų su 7,4 mm dCl ir 7,4 mm dCp
  • Izoliuota bandymo įtampa – 4800 V RMS (UL) 62368)
  • AEC-Q-100 klasė 1
Taikymo sritys
  • Mažos pavaros
  • ŠVOK keitikliai
  • Prietaisai
  • Saulės keitikliai
  • Automobilių ir pramonės
Techniniai duomenys
Parametras Reikšmė
Maksimalus srovės matavimo diapazonas (RMS) ±25A
Nominali srovė (RMS) ±10A
Maitinimas Įtampa 5V
Darbinė temperatūra -40÷125°C
Laikymo temperatūra -40÷150°C
Maksimali jungties temperatūra 165°C
Maksimali išėjimo srovės slopinimas 50mA
Maksimalus išėjimo srovės šaltinis 25mA
Maksimalus tiekimas Įtampa 8 V
Didžiausia maitinimo įtampa kituose kontaktuose 6,5 V
Elektrostatinės iškrovos įtampa (HBM) 2 kV
Elektrostatinės iškrovos įtampa (CDM) 500 V
Terminė varža tarp jungties ir plokštės 9 K/W
Pastovi Laikas 1s
Svoris 0,4 g
Nominali pirminė srovė (RMS) 10 A
Pirminės srovės matavimo diapazonas -25 ÷ 25 A
Vidinė etaloninė įtampa (esant pagrindinei srovei Ip=0) 2,5 V
Nominalus jautrumas 80 mV/A
Klaida jautrumas -1÷1%
