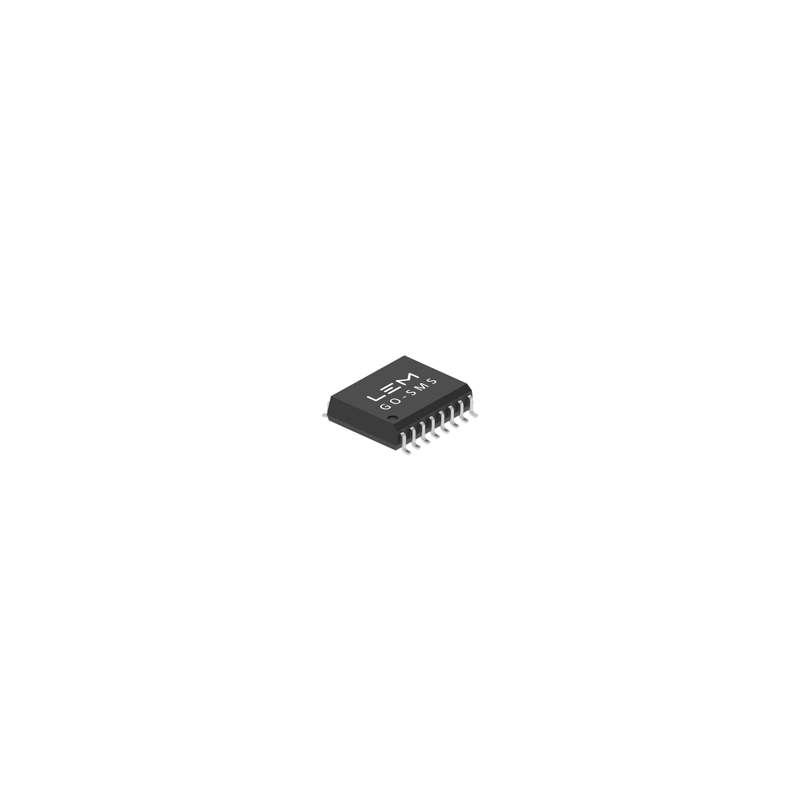

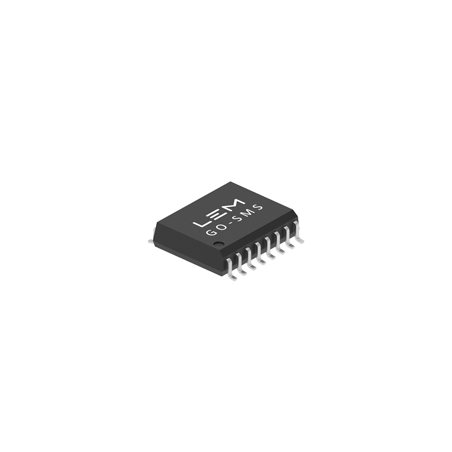

Áramátalakító GO 10-SMS
Áramátalakító GO 10-SMS

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

Áramátalakító GO 10-SMS

  • GO 10-SMS
  • Accuracy 1.3
  • Prąd znamionowy (A) 10
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] 5
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] SMD
  • Alkalmazás Megújuló energia/Hajtások/Autóakkumulátorok/Autóhajtások
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 125
  • Frekvenciaátvitel (-3dB) [kHz] 300
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia nyitott

Műszaki adatok

Leírás

A GO-SMS sorozat egy integrált árammérő adapter a LEM-től, amelyet AC és DC áramok mérésére terveztek ipari és autóipari alkalmazásokban. A differenciálérzékelő technológia lehetővé teszi, hogy az adapter kiszűrje a zavaró környezetből származó külső mezőket. A szabadalmaztatott feszültség- és hőmérséklet-kompenzációs algoritmusok kiváló pontosságot biztosítanak széles hőmérsékleti tartományban. Az elsődleges vezető (1-8. érintkezők) nagyon alacsony, 0,75 mΩ-os elektromos ellenállással rendelkezik (tipikus), ami kiváló teljesítményt biztosít alacsony energiaveszteség mellett. A GO-SMS 30-75 A közötti folyamatos áramokat képes mérni széles hőmérsékleti tartományban. A belső és külső túláramérzékelő áramkörök gyors, megbízható és rugalmas védelmi megoldásokat kínálnak. A primer és a szekunder tekercs közötti galvanikus leválasztás kiküszöböli a további leválasztás szükségességét, csökkentve a rendszer teljes helyigényét és költségét.

Főbb jellemzők
  • Többtartományú nyílt hurkú árammérő adapter: 75 A
  • Alacsony elektromos ellenállás, 0,75 mΩ
  • Kettős tápfeszültség: 5 V vagy 3,3 V
  • Kettős túláramérzékelés
  • Széles sávszélesség: 300 kHz
  • Nincs mágneses hiszterézis
  • 1% teljes hiba a hőmérséklet függvényében
  • Galvanikus leválasztás a primer és a szekunder tekercs között 7,4 mm dCl és 7,4 mm dCp ellenállással
  • 4800 V RMS (UL) 62368 leválasztott tesztfeszültség)
  • AEC-Q-100 fokozat 1
Alkalmazások
  • Kis meghajtók
  • HVAC inverterek
  • Készülékek
  • Nape inverterek
  • Autóipar és ipar
Műszaki adatok
Paraméter Érték
Maximális árammérési tartomány (RMS) ±25A
Névleges áram (RMS) ±10A
Tápellátás Feszültség 5V
Üzemi hőmérséklet -40÷125°C
Tárolási hőmérséklet -40÷150°C
Maximális csatlakozási hőmérséklet 165°C
Maximális kimeneti áramfelvétel 50mA
Maximális kimeneti áramforrás 25mA
Maximális tápellátás Feszültség 8V
Maximális tápfeszültség a többi csatlakozón 6,5V
Elektrosztatikus kisülési feszültség (HBM) 2kV
Elektrosztatikus kisülési feszültség (CDM) 500V
Hőellenállás a csatlakozás és a panel között 9 K/W
Állandó Idő 1s
Súly 0,4g
Névleges primer áram RMS 10A
Primer áram mérési tartománya -25÷25A
Belső referenciafeszültség (Ip=0 primer áramnál) 2,5V
Névleges érzékenység 80 mV/A
Hiba érzékenység -1÷1%
Kevésbé
