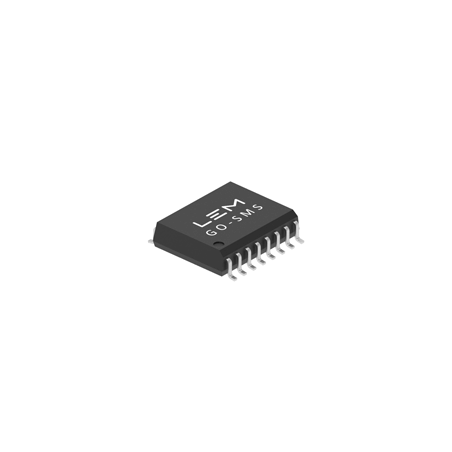

Transductor de corriente GO 10-SMS

Especificaciones técnicas Descripción La serie GO-SMS es un transductor de corriente integrado de LEM diseñado para medir corriente CA y CC en aplicaciones industriales y automotrices. Su tecnología de detección diferencial permite que el transductor rechace campos externos de entornos perturbadores. Se utilizan algoritmos patentados de compensación de tensión y temperatura para lograr una excelente precisión en un amplio rango de temperaturas. El conductor primario (pines 1 a 8) tiene una resistencia eléctrica muy baja de 0,75 mΩ (típica), lo que garantiza un excelente rendimiento con baja disipación de potencia. El GO-SMS puede medir corrientes continuas de 30 a 75 A en un amplio rango de temperaturas. Los circuitos de detección de sobrecorriente internos y externos proporcionan soluciones de protección rápidas, fiables y flexibles. El aislamiento galvánico entre el primario y el secundario elimina la necesidad de aislamiento adicional, lo que reduce el tamaño y el coste total del sistema.

Características principales

• Transductor de corriente de lazo abierto multirango: 75 A
• Baja resistencia eléctrica de 0,75 mΩ
• Doble tensión de alimentación: 5 V o 3,3 V
• Doble detección de sobrecorriente
• Amplio ancho de banda: 300 kHz
• Sin histéresis magnética
• 1 % de error total con la temperatura
• Aislamiento galvánico entre el primario y el secundario con 7,4 mm dCl y 7,4 mm dCp
• Tensión de prueba aislada de 4800 V RMS (UL) 62368)
• Grado AEC-Q-100 1

Aplicaciones

• Variadores pequeños
• Inversores HVAC
• Electrodomésticos
• Inversores solares
• Automoción e industria

Datos técnicos

Parámetro	Valor
Rango máximo de medición de corriente (RMS)	±25 A
Corriente nominal (RMS)	±10 A
Tensión de alimentación	5 V
Temperatura de funcionamiento	-40 ÷ 125 °C
Temperatura de almacenamiento	-40 ÷ 150 °C
Temperatura máxima de la unión	165 °C
Corriente máxima de salida	50 mA
Corriente máxima de salida Fuente	25 mA
Voltaje máximo de alimentación	8 V
Voltaje máximo de alimentación en otros pines	6,5 V
Voltaje de descarga electrostática (HBM)	2 kV
Voltaje de descarga electrostática (CDM)	500 V
Resistencia térmica entre la unión y la placa	9 K/W
Constante Tiempo	1 s
Peso	0,4 g
Corriente primaria nominal RMS	10 A
Rango de medición de la corriente primaria	-25 ÷ 25 A
Tensión de referencia interna (con corriente primaria Ip=0)	2,5 V
Sensibilidad nominal	80 mV/A
Error Sensibilidad	-1÷1%
