Výrobce: EMC Prima

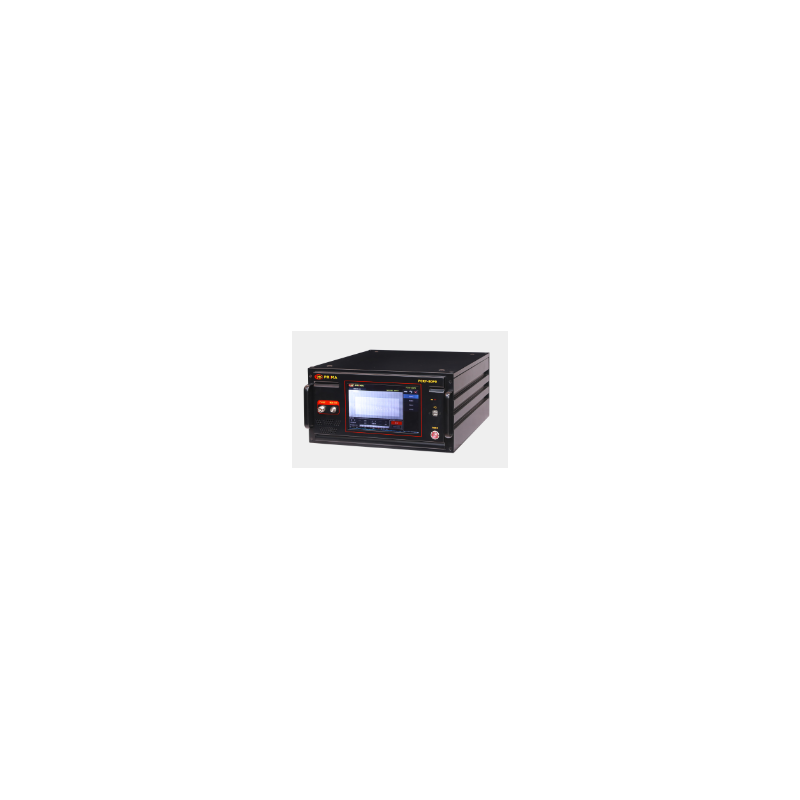

Generátor testu vedené citlivosti (CS) PCRF-80P0

  • PCRF-80P0

PCRF-80P0 Conducted Susceptibility Test Generator (CS) je komplexní testovací systém navržený pro testování odolnosti vůči řízenému a vyzařovanému rušení. S různými konfiguracemi modulů zařízení splňuje požadavky normy IEC61000-4-6 (Elektromagnetická kompatibilita – Část 4: Zkušební a měřicí metody – Část 6: Zkouška odolnosti vůči rušení po vedení indukovaném vysokofrekvenčními elektromagnetickými poli).

Tento systém se používá k posouzení spolehlivosti a stability elektronických zařízení v prostředí s rušením vedením. Pomáhá detekovat odolnost zařízení vůči externím zdrojům rušení (jako jsou elektrické vedení, komunikační kabely atd.) a poskytuje data a výsledky zásadní pro konstrukční návrh a vylepšení designu.

Vlastnosti PCRF-80P0:

  • Nastavitelný plný frekvenční rozsah 150 kHz – 230 MHz
  • Přepínatelné čínské a anglické jazyky
  • Vestavěný průmyslový počítač – umožňuje přímé připojení k tiskárně, myši, klávesnici a USB flash disku
  • Vynikající kvalita sestavení, odolnost a spolehlivost
  • Maximální úroveň výstupního signálu až 30 V (149,5 dBµV); Skenování úrovně signálu je možné během frekvenčního rozmítání.

Standardní soulad:

  • GB/T17626.6
  • IEC61000-4-6

Parametry:

Parametr Hodnota
Napěťový výstup 1 ~ 30 Vrms (metoda CDN)
1 ~ 18 Vrms (metoda elektromagnetické svorky)
Úrovně testu 1V, 3V, 10V, X (vlastní)
Výstupní impedance 50Ω
VSWR (poměr stojatých vln) ≤1.2
Rozsah frekvence 9 kHz ~ 3 GHz
Krokový režim Lineární krok (0,1 ~ 100 MHz)
Proporcionální krok (0,2 ~ 10%)
Doba prodlevy 0,5 s ~ 60 s
Výkon -60dBm ~ 10dBm
Nemodulovaný signál Souvislá vlna s konstantní amplitudou
Režim modulace Amplitudová modulace: 1 Hz ~ 100 kHz, Hloubka: 1 ~ 100 %
Pulzní modulace: 1 Hz ~ 100 kHz, Pracovní cyklus: 1 ~ 100 %
Příkon -25dBm ~ +20dBm
Maximální výstupní výkon +49dBm / 80W
Harmonické zkreslení ≤30 dBc / <15 dBc
Výstupní rozhraní Typ N (zásuvka)
Zobrazení 10,1 palce
Napájení AC 220V ±10%, 50/60Hz
Okolní teplota 5 °C ~ 35 °C
Okolní vlhkost 45 % ~ 75 %
Atmosférický tlak 86 kPa ~ 106 kPa
Spotřeba energie 200 W
Rozměry 450 × 222 &krát; 550 mm
Hmotnost 30 kg
Indikátor stavu provozu Diody LED na předním panelu
