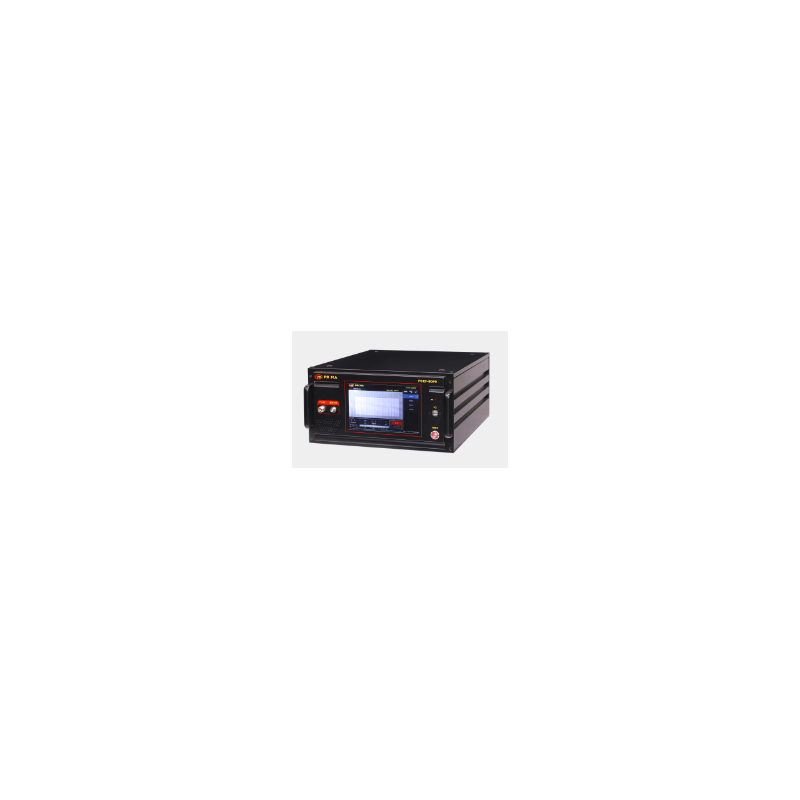

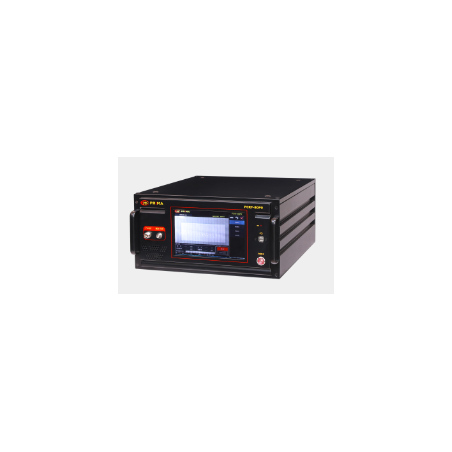

Generador de pruebas de susceptibilidad conducida (CS) PCRF-80P0

El generador de pruebas de susceptibilidad conducida (CS) PCRF-80P0 es un sistema de pruebas integral diseñado para evaluar la inmunidad a interferencias conducidas y radiadas. Con diversas configuraciones de módulos, el dispositivo cumple con los requisitos de la norma IEC61000-4-6 (Compatibilidad electromagnética - Parte 4: Métodos de prueba y medición - Parte 6: Prueba de inmunidad a interferencias conducidas inducidas por campos electromagnéticos de alta frecuencia). Este sistema se utiliza para evaluar la fiabilidad y la estabilidad de dispositivos electrónicos en un entorno de interferencias conducidas. Ayuda a detectar la inmunidad del dispositivo a fuentes de interferencia externas (como líneas eléctricas, cables de comunicación, etc.) y proporciona datos y resultados cruciales para el diseño de ingeniería y sus mejoras.

Características del PCRF-80P0:

• Rango de frecuencia completo ajustable de 150 kHz a 230 MHz
• Idiomas chino e inglés conmutables
• Computadora industrial integrada: permite la conexión directa a una impresora, ratón, teclado y unidad flash USB
• Excelente calidad de construcción, durabilidad y fiabilidad
• Nivel máximo de señal de salida de hasta 30 V (149,5 dBµV); Escaneo de nivel de señal posible durante el barrido de frecuencia.

Cumplimiento de la norma:

• GB/T17626.6
• IEC61000-4-6

Parámetros:

Parámetro	Valor
Salida de tensión	1 ~ 30 Vrms (método CDN) 1 ~ 18 Vrms (método de pinza electromagnética)
Niveles de prueba	1 V, 3 V, 10 V, X (personalizado)
Impedancia de salida	50 Ω
ROE (Relación de onda estacionaria)	≤1,2
Señal sin modulación	Onda continua con amplitud constante
Modo de modulación	Modulación de amplitud: 1 Hz ~ 100 kHz, Profundidad: 1 ~ 100 % Modulación de pulso: 1 Hz ~ 100 kHz, Ciclo de trabajo: 1 ~ 100 %
Potencia de entrada	-25 dBm ~ +20 dBm
Potencia máxima de salida	+49 dBm / 80 W
Distorsión armónica	<30 dBc / <15 dBc
Interfaz de salida	Tipo N (conector hembra)
Pantalla	10.1 pulgadas
Alimentación	CA 220 V ±10 %, 50/60 Hz
Temperatura ambiente	5 °C ~ 35 °C
Humedad ambiente	45 % ~ 75 %
Presión atmosférica	86 kPa ~ 106 kPa
Consumo de energía	200 W
Dimensiones	450 × 222 × 550 mm
Peso	30 kg
Indicador de estado de funcionamiento	LED del panel frontal
