Производитель: EMC Prima

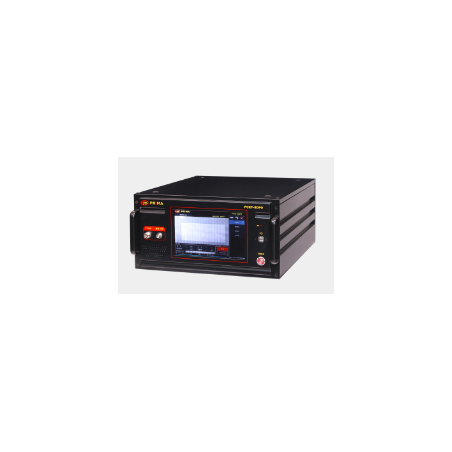

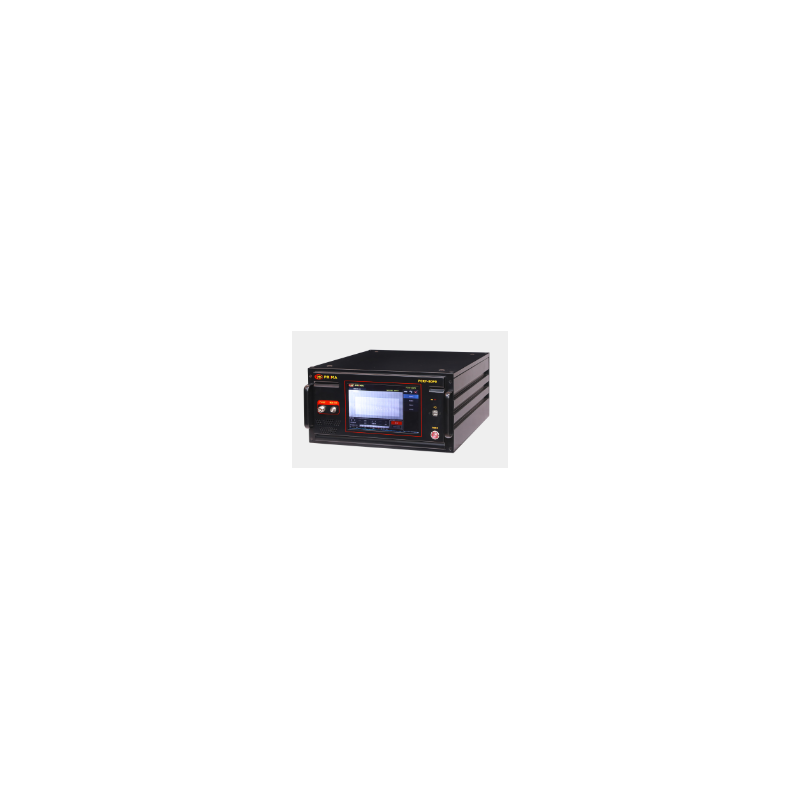

Генератор тестов на кондуктивную восприимчивость (CS) PCRF-80P0

  • PCRF-80P0

Генератор кондуктивной восприимчивости (CS) PCRF-80P0 — это комплексная испытательная система, предназначенная для испытаний на устойчивость к кондуктивным и излучаемым помехам. Благодаря различным конфигурациям модулей устройство соответствует требованиям стандарта IEC61000-4-6 (Электромагнитная совместимость — Часть 4: Методы испытаний и измерений — Часть 6: Испытание на устойчивость к кондуктивным помехам, наведенным высокочастотными электромагнитными полями).

Эта система используется для оценки надежности и стабильности работы электронных устройств в условиях кондуктивных помех. Он помогает определить устойчивость устройства к внешним источникам помех (таким как линии электропередач, кабели связи и т. д.) и предоставляет данные и результаты, необходимые для инженерного проектирования и улучшения конструкции.

Характеристики PCRF-80P0:

  • Регулируемый полный диапазон частот 150 кГц – 230 МГц
  • Переключаемый китайский и английский языки
  • Встроенный промышленный компьютер — позволяет напрямую подключать принтер, мышь, клавиатуру и USB-флеш-накопитель
  • Превосходное качество сборки, долговечность и надежность
  • Максимальный уровень выходного сигнала до 30 В (149,5 дБмкВ); Сканирование уровня сигнала возможно во время развертки частоты.

Соответствие стандартам:

  • GB/T17626.6
  • IEC61000-4-6

Параметры:

Параметр Значение
Напряжение Выход 1 ~ 30 В (среднеквадратичное значение)
1 ~ 18 В (среднеквадратичное значение)
Тестовые уровни 1 В, 3 В, 10 В, X (настраиваемый)
Выходное сопротивление 50 Ом
КСВН (коэффициент стоячей волны) ≤1.2
Диапазон частот 9 кГц ~ 3 ГГц
Пошаговый режим Линейный шаг (0,1 ~ 100 МГц)
Пропорциональный шаг (0,2 ~ 10%)
Время задержки 0,5 с ~ 60 с
Мощность -60 дБм ~ 10 дБм
Немодулированный сигнал Непрерывный сигнал с постоянной амплитудой
Режим модуляции Амплитудная модуляция: 1 Гц ~ 100 кГц, глубина: 1 ~ 100%
Импульсная модуляция: 1 Гц ~ 100 кГц, коэффициент заполнения: 1 ~ 100%
Входная мощность -25 дБм ~ +20 дБм
Максимальная выходная мощность +49 дБм / 80 Вт
Коэффициент гармонических искажений ≤30 дБн / <15 дБн
Выходной интерфейс Тип N (гнездо)
Дисплей 10,1 дюйма
Источник питания 220 В переменного тока ±10%, 50/60 Гц
Температура окружающей среды 5°C ~ 35°C
Влажность окружающей среды 45% ~ 75%
Атмосферное давление 86 кПа ~ 106 кПа
Потребляемая мощность 200 Вт
Размеры 450 × 222 × 550 мм
Вес 30 кг
Индикатор состояния работы Светодиоды на передней панели
