Виробник: EMC Prima

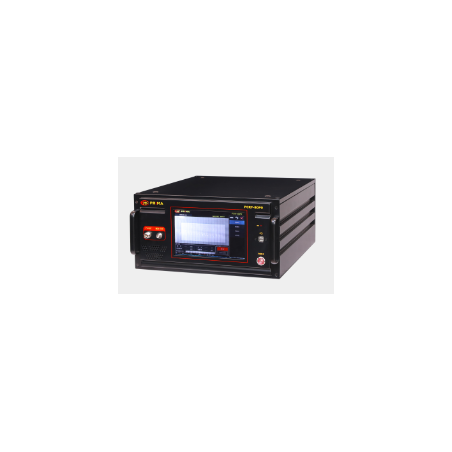

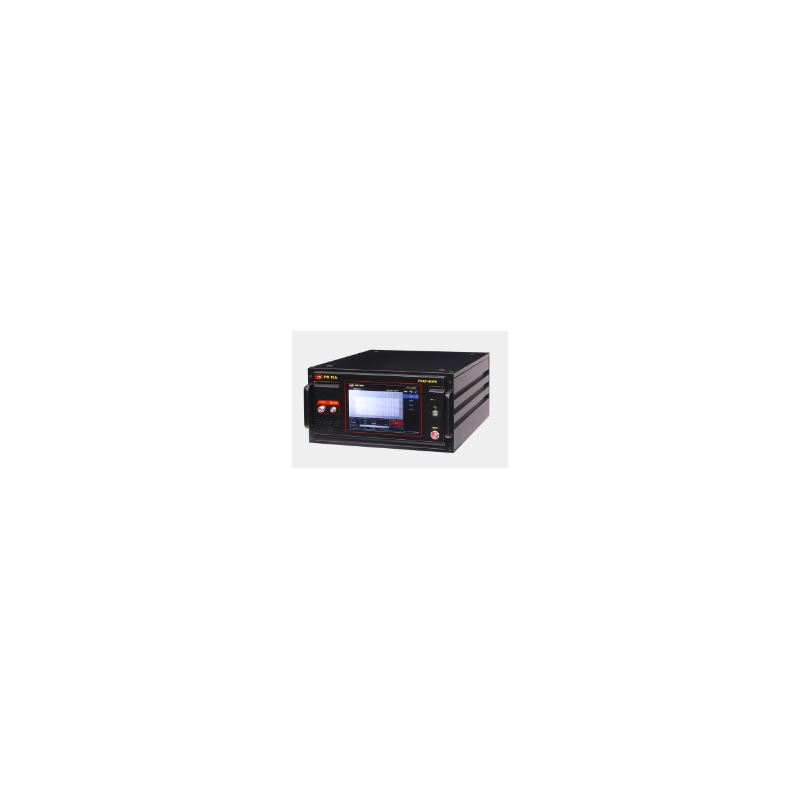

Генератор тесту на кондуктивну чутливість (CS) PCRF-80P0

  • PCRF-80P0

Генератор тесту на чутливість до кондуктивної дії (CS) PCRF-80P0 — це комплексна тестова система, розроблена для перевірки стійкості до кондуктивних і випромінюваних перешкод. Завдяки різноманітним конфігураціям модуля пристрій відповідає вимогам стандарту IEC61000-4-6 (Електромагнітна сумісність – Частина 4: Методи випробувань і вимірювань – Частина 6: Випробування на стійкість до кондуктивних перешкод, викликаних високочастотними електромагнітними полями).

Ця система використовується для оцінки надійності та стабільності електронних пристроїв у середовищі провідних перешкод. Він допомагає виявити стійкість пристрою до зовнішніх джерел перешкод (таких як лінії електропередач, кабелі зв’язку тощо) і надає дані та результати, важливі для інженерного проектування та вдосконалення конструкції.

Функції PCRF-80P0:

  • Регульований повний частотний діапазон 150 кГц – 230 МГц
  • Китайська та англійська мови, які можна перемикати
  • Вбудований промисловий комп’ютер – дозволяє пряме підключення до принтера, миші, клавіатури та флеш-накопичувача USB
  • Чудова якість збірки, довговічність і надійність
  • Максимальний рівень вихідного сигналу до 30 В (149,5 дБмкВ); Під час розгортки частоти можливе сканування рівня сигналу.

Відповідність стандартам:

  • GB/T17626.6
  • IEC61000-4-6

Параметри:

Параметр Значення
Вихідна напруга 1 ~ 30 В (метод CDN)
1 ~ 18 В (метод електромагнітного затискача)
Тестові рівні 1 В, 3 В, 10 В, X (спеціальний)
Вихідний опір 50 Ом
КСВ (коефіцієнт стоячої хвилі) ≤1.2
Діапазон частот 9 кГц ~ 3 ГГц
Покроковий режим Лінійний крок (0,1 ~ 100 МГц)
Пропорційний крок (0,2 ~ 10%)
Час очікування 0,5 с ~ 60 с
Потужність -60 дБм ~ 10 дБм
Немодульований сигнал Безперервна хвиля з постійною амплітудою
Режим модуляції Амплітудна модуляція: 1 Гц ~ 100 кГц, глибина: 1 ~ 100%
Імпульсна модуляція: 1 Гц ~ 100 кГц, робочий цикл: 1 ~ 100%
Вхідна потужність -25 дБм ~ +20 дБм
Максимальна вихідна потужність +49 дБм / 80 Вт
Гармонійне спотворення ≤30 дБн / <15 дБн
Інтерфейс виводу Тип N (гніздо гніздо)
Дисплей 10,1 дюйма
Джерело живлення 220 В змінного струму ±10%, 50/60 Гц
Температура навколишнього середовища 5°C ~ 35°C
Вологість навколишнього середовища 45% ~ 75%
Атмосферний тиск 86 кПа ~ 106 кПа
Енергоспоживання 200 Вт
Розміри 450 × 222 × 550 мм
Вага 30 кг
Індикатор стану операції Світлодіоди на передній панелі
