Gamintojas: EMC Prima

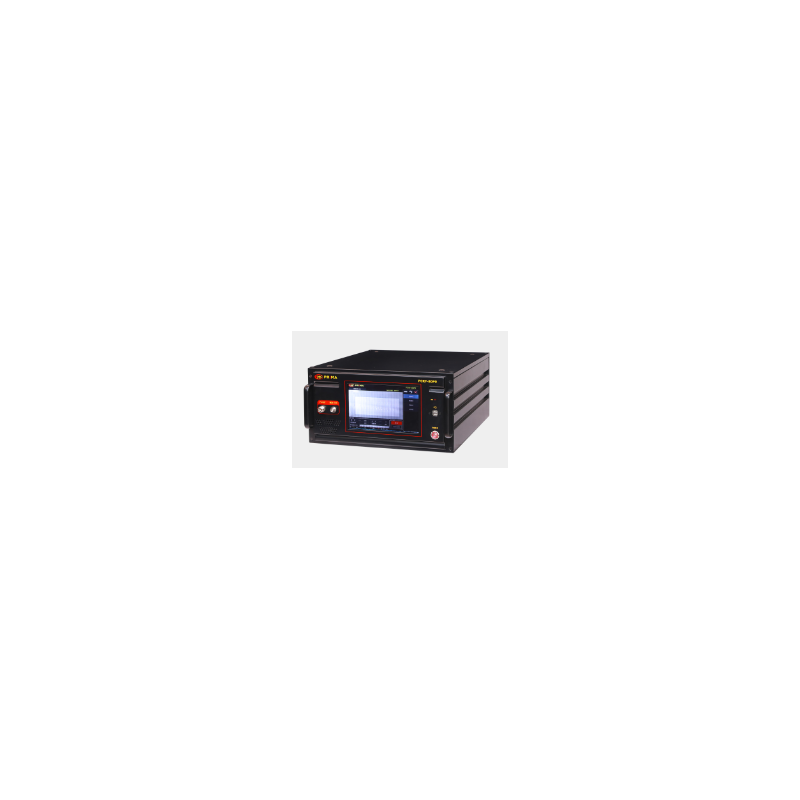

Atlikto jautrumo (CS) testo generatorius PCRF-80P0

  • PCRF-80P0

PCRF-80P0 Conducted Susceptibility Test Generator (CS) yra išsami bandymų sistema, skirta atsparumui laidumui ir spinduliuotiesiems trukdžiams tikrinti. Įvairių modulių konfigūracijų įrenginys atitinka IEC61000-4-6 standarto (Elektromagnetinis suderinamumas – 4 dalis. Bandymo ir matavimo metodai – 6 dalis. Atsparumo laidiesiems trukdžiams, kuriuos sukelia aukšto dažnio elektromagnetiniai laukai) reikalavimus.

Ši sistema naudojama įvertinti elektroninių prietaisų patikimumą ir stabilumą laidumo trukdžių aplinkoje. Tai padeda aptikti įrenginio atsparumą išoriniams trukdžių šaltiniams (pvz., maitinimo linijoms, ryšio kabeliams ir kt.) ir pateikia duomenis bei rezultatus, būtinus inžineriniam projektui ir dizaino patobulinimams.

PCRF-80P0 funkcijos:

  • Reguliuojamas visas dažnių diapazonas nuo 150 kHz iki 230 MHz
  • Perjungiamos kinų ir anglų kalbos
  • Įtaisytas pramoninis kompiuteris – leidžia tiesiogiai prisijungti prie spausdintuvo, pelės, klaviatūros ir USB atmintinės
  • Puiki konstrukcijos kokybė, ilgaamžiškumas ir patikimumas
  • Maksimalus išvesties signalo lygis iki 30 V (149,5 dBµV); Signalo lygio nuskaitymas galimas dažnio valymo metu.

Standartų laikymasis:

  • GB/T17626.6
  • IEC61000-4-6

Parametrai:

Parametras Vertė
Įtampos išvestis 1–30 Vrms (CDN metodas)
1–18 Vrms (elektromagnetinio spaustuko metodas)
Bandymo lygiai 1 V, 3 V, 10 V, X (pritaikytas)
Išėjimo varža 50 Ω
VSWR (stovinčios bangos santykis) ≤1.2
Dažnių diapazonas 9 kHz ~ 3 GHz
Žingsnio režimas Tiesinis žingsnis (0,1–100 MHz)
Proporcinis žingsnis (0,2–10 %)
Laikymo laikas 0,5 s ~ 60 s
Maitinimas -60 dBm ~ 10 dBm
Nemoduliuotas signalas Nuolatinė banga su pastovia amplitude
Moduliavimo režimas Amplitudės moduliavimas: 1 Hz ~ 100 kHz, gylis: 1 ~ 100 %
Impulso moduliavimas: 1 Hz ~ 100 kHz, darbo ciklas: 1 ~ 100 %
Įvesties galia -25 dBm ~ +20 dBm
Maksimali išvesties galia +49 dBm / 80 W
Harmoninis iškraipymas ≤30 dBc / <15 dBc
Išvesties sąsaja N tipas (kištukinis lizdas)
Ekranas 10,1 colio
Maitinimo šaltinis AC 220V ±10%, 50/60Hz
Aplinkos temperatūra 5°C ~ 35°C
Aplinkos drėgmė 45 % ~ 75 %
Atmosferos slėgis 86 kPa ~ 106 kPa
Energijos suvartojimas 200 W
Matmenys 450 × 222 × 550 mm
Svoris 30 kg
Veikimo būsenos indikatorius Priekinio skydelio šviesos diodai
