Producător: EMC Prima

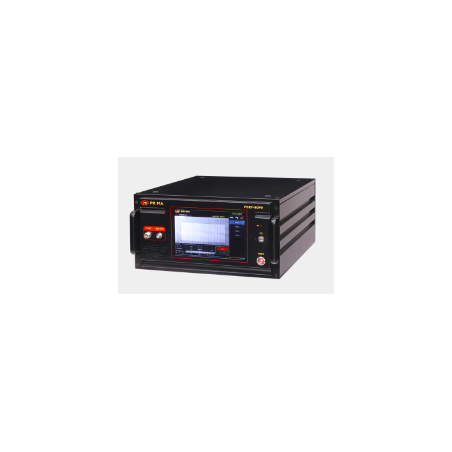

Generator de test de sensibilitate condusă (CS) PCRF-80P0

  • PCRF-80P0

Generatorul de test de sensibilitate condusă (CS) PCRF-80P0 este un sistem de testare cuprinzător conceput pentru testarea imunității la interferența condusă și radiată. Cu diverse configurații de module, dispozitivul îndeplinește cerințele standardului IEC61000-4-6 (Compatibilitate electromagnetică – Partea 4: Metode de testare și măsurare – Partea 6: Testarea imunitații la interferența condusă indusă de câmpurile electromagnetice de înaltă frecvență).

Acest sistem este utilizat pentru a evalua fiabilitatea și stabilitatea dispozitivelor electronice într-un mediu de interferență condusă. Ajută la detectarea imunității dispozitivului la sursele externe de interferență (cum ar fi liniile de alimentare, cablurile de comunicație etc.) și oferă date și rezultate esențiale pentru îmbunătățirea proiectării și a proiectării.

Caracteristici PCRF-80P0:

  • Interval de frecvență complet reglabil 150 kHz – 230 MHz
  • Limbi chineze și engleze comutabile
  • Computer industrial încorporat – permite conectarea directă la o imprimantă, mouse, tastatură și unitate flash USB
  • Calitate excelentă a construcției, durabilitate și fiabilitate
  • Nivelul maxim al semnalului de ieșire de până la 30 V (149,5 dBµV); Scanarea nivelului de semnal este posibilă în timpul măturarii frecvenței.

Conformitatea standardului:

  • GB/T17626.6
  • IEC61000-4-6

Parametri:

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Generatorul de test de sensibilitate condusă (CS) PCRF-80P0 este un sistem de testare cuprinzător conceput pentru testarea imunității la interferența condusă și radiată. Cu diverse configurații de module, dispozitivul îndeplinește cerințele standardului IEC61000-4-6 (Compatibilitate electromagnetică – Partea 4: Metode de testare și măsurare – Partea 6: Testarea imunitații la interferența condusă indusă de câmpurile electromagnetice de înaltă frecvență).

Acest sistem este utilizat pentru a evalua fiabilitatea și stabilitatea dispozitivelor electronice într-un mediu de interferență condusă. Ajută la detectarea imunității dispozitivului la sursele externe de interferență (cum ar fi liniile de alimentare, cablurile de comunicație etc.) și oferă date și rezultate esențiale pentru îmbunătățirea proiectării și a proiectării.

Caracteristici PCRF-80P0:

  • Interval de frecvență complet reglabil 150 kHz – 230 MHz
  • Limbi chineze și engleze comutabile
  • Computer industrial încorporat – permite conectarea directă la o imprimantă, mouse, tastatură și unitate flash USB
  • Calitate excelentă a construcției, durabilitate și fiabilitate
  • Nivelul maxim al semnalului de ieșire de până la 30 V (149,5 dBµV); Scanarea nivelului de semnal este posibilă în timpul măturarii frecvenței.

Conformitatea standardului:

  • GB/T17626.6
  • IEC61000-4-6

Parametri:

Parametru Valoare
Ieșire de tensiune 1 ~ 30Vrms (metoda CDN)
1 ~ 18Vrms (metoda de prindere electromagnetică)
Niveluri de testare 1V, 3V, 10V, X (personalizat)
Impedanta de iesire 50Ω
VSWR (Raportul undelor stătătoare) ≤1.2
Interval de frecvență 9kHz ~ 3GHz
Modul pas Pas liniar (0,1 ~ 100MHz)
Pas proporțional (0,2 ~ 10%)
Dwell Time 0,5 s ~ 60 s
Putere -60dBm ~ 10dBm
Semnal nemodulat Undă continuă cu amplitudine constantă
Modul de modulare Modularea amplitudinii: 1Hz ~ 100kHz, Adâncime: 1 ~ 100%
Modularea pulsului: 1Hz ~ 100kHz, Ciclu de funcționare: 1 ~ 100%
Puterea de intrare -25dBm ~ +20dBm
Puterea maximă de ieșire +49dBm / 80W
Distorsiune armonică ≤30 dBc / <15 dBc
Interfață de ieșire Tip N (priză mamă)
Afișaj 10,1 inchi
Sursă de alimentare AC 220V ±10%, 50/60Hz
Temperatura ambiantă 5°C ~ 35°C
Umiditatea ambiantă 45% ~ 75%
Presiunea atmosferică 86kPa ~ 106kPa
Consum de energie 200 W
Dimensiuni 450 × 222 × 550 mm
Greutate 30 kg
Indicator de stare de funcționare LED-uri panoului frontal
