Hersteller: EMC Prima

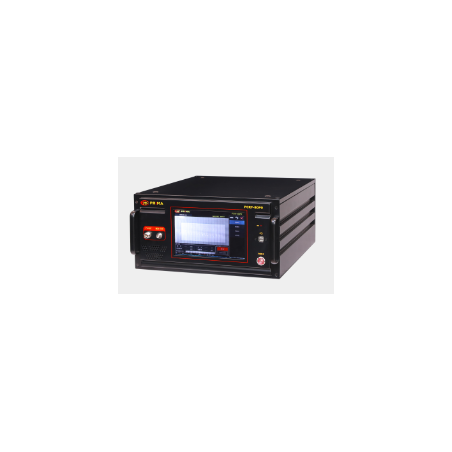

Generator für leitungsgebundene Suszeptibilitätstests (CS) PCRF-80P0

  • PCRF-80P0

Der PCRF-80P0 Conducted Susceptibility Test Generator (CS) ist ein umfassendes Testsystem zur Prüfung der Störfestigkeit gegen leitungsgebundene und abgestrahlte Störungen. Mit verschiedenen Modulkonfigurationen erfüllt das Gerät die Anforderungen der Norm IEC 61000-4-6 (Elektromagnetische Verträglichkeit – Teil 4: Prüf- und Messverfahren – Teil 6: Prüfung der Störfestigkeit gegen leitungsgebundene Störungen durch hochfrequente elektromagnetische Felder).

Dieses System dient zur Bewertung der Zuverlässigkeit und Stabilität elektronischer Geräte in einer Umgebung mit leitungsgebundenen Störungen. Es hilft bei der Erkennung der Geräteimmunität gegenüber externen Störquellen (wie Stromleitungen, Kommunikationskabeln usw.) und liefert wichtige Daten und Ergebnisse für die Konstruktion und Designverbesserungen.

PCRF-80P0 – Funktionen:

  • Einstellbarer Frequenzbereich von 150 kHz bis 230 MHz
  • Umschaltbare Sprachen: Chinesisch und Englisch
  • Eingebauter Industriecomputer – ermöglicht den direkten Anschluss von Drucker, Maus, Tastatur und USB-Stick
  • Hervorragende Verarbeitungsqualität, Langlebigkeit und Zuverlässigkeit
  • Maximaler Ausgangssignalpegel bis zu 30 V (149,5 dBµV); Signalpegel-Scan während des Frequenzdurchlaufs möglich.

Standardkonformität:

  • GB/T17626.6
  • IEC61000-4-6

Parameter:

Parameter Wert
Spannungsausgang 1 ~ 30 Vrms (CDN-Methode)
1 ~ 18 Vrms (elektromagnetische Klemmmethode)
Testpegel 1 V, 3 V, 10 V, X (benutzerdefiniert)
Ausgangsimpedanz 50 Ω
Stehwellenverhältnis (VSWR) ≤1,2
Frequenzbereich 9 kHz ~ 3 GHz
Schrittmodus Lineare Schritte (0,1 ~ 100 MHz)
Proportionale Schritte (0,2 ~ 10 %)
Verweilzeit 0,5 s ~ 60 s
Leistung -60 dBm ~ 10 dBm
Unmoduliertes Signal Dauerstrich mit konstanter Amplitude
Modulationsmodus Amplitudenmodulation: 1 Hz ~ 100 kHz, Tiefe: 1 ~ 100 %
Pulsmodulation: 1 Hz ~ 100 kHz, Tastverhältnis: 1 ~ 100 %
Eingangsleistung -25 dBm ~ +20 dBm
Maximale Ausgangsleistung +49 dBm / 80 W
Harmonische Verzerrung ≤30 dBc / <15 dBc
Ausgangsschnittstelle Typ N (Buchse)
Display 10.1 Zoll
Stromversorgung AC 220 V ±10 %, 50/60 Hz
Umgebungstemperatur 5 °C ~ 35 °C
Umgebungsfeuchtigkeit 45 % ~ 75 %
Luftdruck 86 kPa ~ 106 kPa
Leistungsaufnahme 200 W
Abmessungen 450 × 222 × 550 mm
Gewicht 30 kg
Betriebsstatusanzeige LEDs an der Vorderseite
