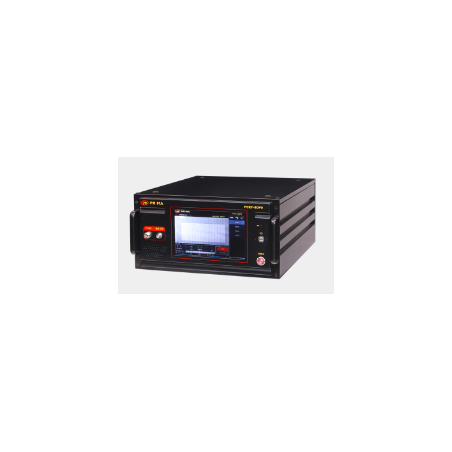

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EMC Prima

Générateur de test de sensibilité conduite (CS) PCRF-80P0

  • PCRF-80P0

Le générateur de test de susceptibilité aux interférences conduites (CS) PCRF-80P0 est un système de test complet conçu pour tester l'immunité aux interférences conduites et rayonnées. Grâce à ses différentes configurations de modules, il répond aux exigences de la norme CEI 61000-4-6 (Compatibilité électromagnétique – Partie 4 : Méthodes d'essai et de mesure – Partie 6 : Essai d'immunité aux interférences conduites induites par des champs électromagnétiques haute fréquence).

Ce système permet d'évaluer la fiabilité et la stabilité des appareils électroniques dans un environnement d'interférences conduites. Il permet de détecter l'immunité des appareils aux sources d'interférences externes (telles que les lignes électriques, les câbles de communication, etc.) et fournit des données et des résultats essentiels à la conception technique et à l'amélioration de la conception.

Caractéristiques du PCRF-80P0 :

  • Plage de fréquences complète réglable de 150 kHz à 230 MHz
  • Langues chinoise et anglaise commutables
  • Ordinateur industriel intégré : permet une connexion directe à une imprimante, une souris, un clavier et une clé USB
  • Excellente qualité de fabrication, durabilité et fiabilité
  • Niveau de signal de sortie maximal jusqu'à 30 V (149,5 dBµV) ; Balayage du niveau du signal possible pendant le balayage de fréquence.

Conformité aux normes :

  • GB/T17626.6
  • IEC61000-4-6

Paramètres :

Paramètre Valeur
Tension de sortie 1 ~ 30 Vrms (méthode CDN)
1 ~ 18 Vrms (méthode de la pince électromagnétique)
Niveaux de test 1 V, 3 V, 10 V, X (personnalisé)
Impédance de sortie 50 Ω
Rapport d'ondes stationnaires (ROS) ≤1,2
Gamme de fréquences 9 kHz ~ 3 GHz
Mode pas à pas Pas linéaire (0,1 ~ 100 MHz)
Pas proportionnel (0,2 ~ 10 %)
Temps de maintien 0,5 s ~ 60 s
Puissance -60 dBm ~ 10 dBm
Signal non modulé Onde continue à amplitude constante
Mode de modulation Modulation d'amplitude : 1 Hz à 100 kHz, profondeur : 1 à 100 %
Modulation par impulsions : 1 Hz à 100 kHz, rapport cyclique : 1 à 100 %
Puissance d'entrée -25 dBm à +20 dBm
Puissance de sortie maximale +49 dBm / 80 W
Distorsion harmonique ≤30 dBc / <15 dBc
Interface de sortie Type N (prise femelle)
Écran 10,1 pouces
Alimentation CA 220 V ±10 %, 50/60 Hz
Température ambiante 5 °C ~ 35 °C
Humidité ambiante 45 % ~ 75 %
Pression atmosphérique 86 kPa ~ 106 kPa
Consommation électrique 200 W
Dimensions 450 × 222 × 550 mm
Poids 30 kg
Témoin d'état de fonctionnement LED du panneau avant
