Výrobce: ZIEHL

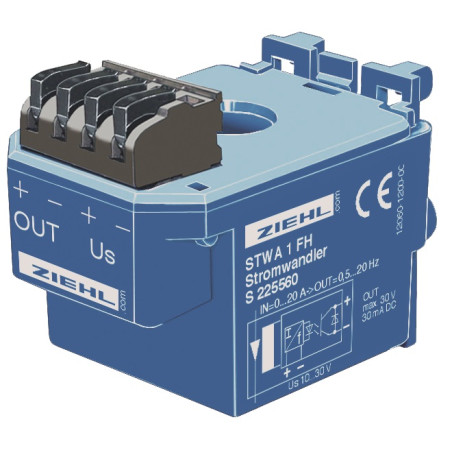

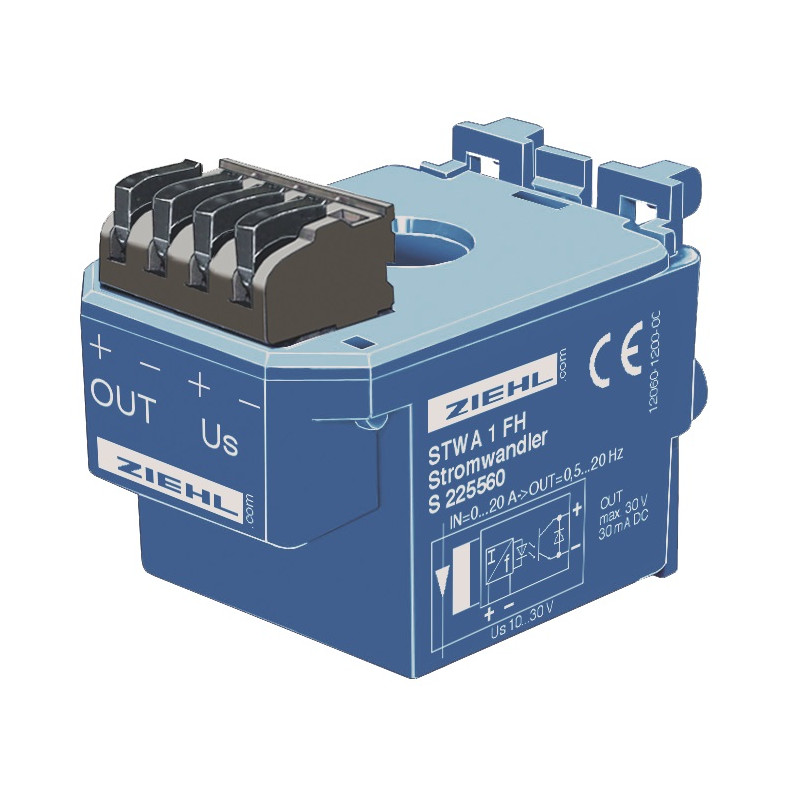

STWA1FH - Elektronický proudový převodník - S225560

  • S225560
  • Typ produktu Motor IP00, elektronika IP20
  • Provedení Tlakově litý hliník
  • Dodatečné informace PA plast, černě lakovaný plech
  • Výstupní funkce Digitální výstupy, Frekvenční výstup
  • Naměřená hodnota Vložka z hliníkového plechu, stříkaná PP plastem

STWA1FH poskytuje frekvenční výstup s 0,5...20 Hz, což odpovídá proudovému toku AC 0 - 20 A přes transformátor. Vícenásobné smyčky vodiče přes transformátor odpovídajícím způsobem snižují proudový rozsah (např. při čtyřnásobném průchodu 0 - 5 A odpovídá 0,5...20 Hz).
Pro monitorování vysokých proudů je STWA1FH jednoduše zapojen do sekundárního obvodu velkého proudového transformátoru. v souladu s tím je frekvenční výstup úměrný primárnímu proudu transformátoru, např. 0 - 100 A pro transformátor se 100/5 A (kabel čtyřikrát přes STWA1F).
Offset 0,5 Hz na začátku rozsahu převodu je z technických důvodů. Při vyhodnocování to lze vzít v úvahu.

Použití: STWA1FH umožňuje cenově dostupnou detekci hodnoty střídavého proudu s DIGITÁLNÍM VSTUPEM PLC. Nákladné analogové vstupy již nejsou nutné.
STWA1FH je zvláště vhodný pro vyhodnocování proudu v elektromotorech ve strojích např. pil. Posuv lze regulovat v závislosti na zatížení motoru pily.



Přehled funkcí

  • proudově úměrný frekvenčnímu výstupu 0,5 - 20 Hz =   AC 0 - 20 A
  • výstup izolovaný, max. DC 30 V/30 mA lze připojit na frekvenci
  • výstup
  • digitální vstup PLC
  • zabudovaná dioda ochrany proti zpětnému napětí
  • elektrické připojení pomocí bezšroubových zásuvných svorek
  • napájecí napětí DC 10...30 V
  • montáž na DIN lištu nebo pomocí šroubů
  • zásuvný proudový transformátor (Ø 11 mm)
  • možnost až 6/6 proudů A
