Gyártó: ZIEHL

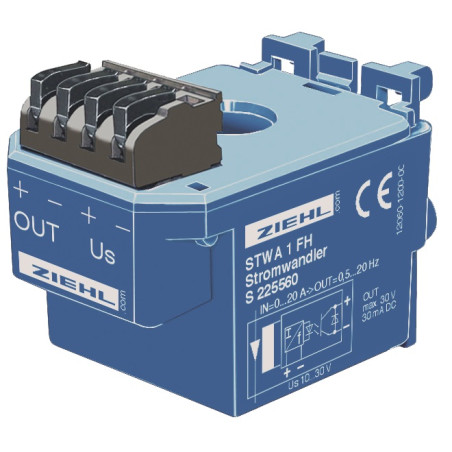

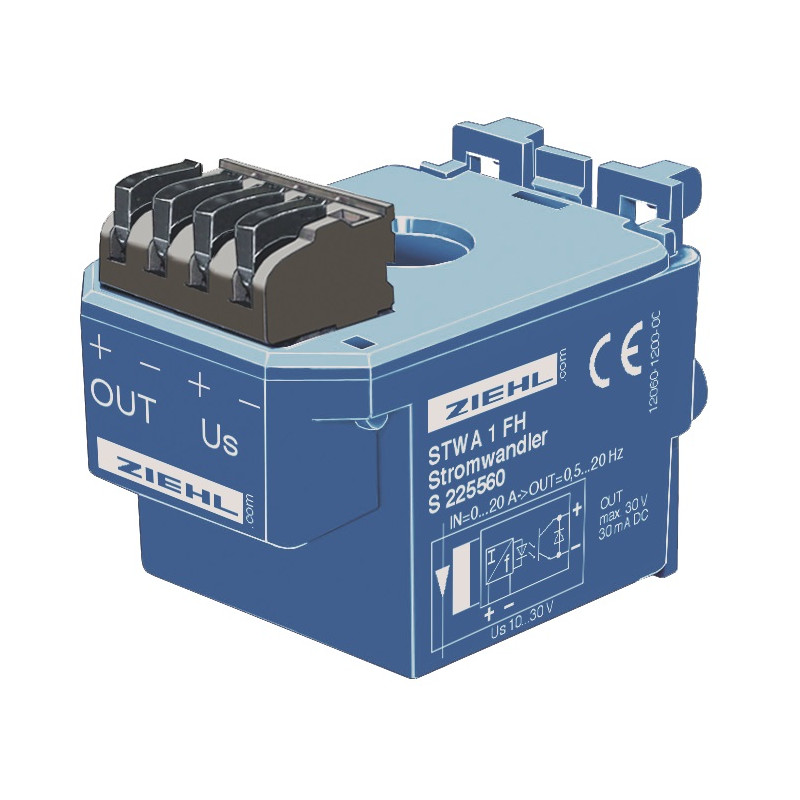

STWA1FH - Elektronikus áramátalakító - S225560

  • S225560
  • Terméktípus IP00 motor, IP20 elektronika
  • Wykonanie Öntött alumínium
  • Dodatkowe informacje PA műanyag, feketére festett fémlemez
  • Funkcja wyjścia Digitális kimenetek, Frekvencia kimenet
  • Wartość mierzona Alumíniumlapból készült betét, PP műanyaggal szórva

Az STWA1FH 0,5...20 Hz frekvenciakimenetet biztosít, amely a transzformátoron átmenő 0-20 A AC áramnak felel meg. A transzformátoron áthaladó vezeték több hurokja ennek megfelelően csökkenti az áramtartományt (pl. négyszeres áthurkolással 0-5 A 0,5...20 Hz-nek felel meg).
A nagy áramok felügyeletéhez az STWA1FH-t egyszerűen egy nagy áramváltó szekunder áramkörébe hurkolják. ennek megfelelően a frekvenciakimenet arányos a transzformátor primer áramával, pl. 0 - 100 A egy 100/5 A-es transzformátorhoz (négyszer kábellel az STWA1F-en keresztül).
A 0,5 Hz-es eltolás az átviteli tartomány elején technikai okok miatt van. A kiértékelés során figyelembe vehető.

Alkalmazás: Az STWA1FH lehetővé teszi az AC-áram értékének mérsékelt árú detektálását a PLC DIGITÁLIS BEMENETJÉVEL. A költséges analóg bemenetekre már nincs szükség.
Az STWA1FH különösen alkalmas az elektromos motorok áramának értékelésére fűrészgépekben. Az előtolás a fűrész motorjának terhelésétől függően szabályozható.



A funkciók áttekintése

  • áram-arányos frekvenciakimenet 0,5 - 20 Hz =   AC 0 - 20 A
  • kimenet szigetelt, max DC 30 V/30 mA kimeneti frekvencia
    • 30 mA kimenő Hlilili csatlakoztatható PLC digitális bemenetére
  • beépített fordított feszültségvédő dióda
  • elektromos csatlakozás csavar nélkül dugaszolható kapcsokon keresztül
  • tápfeszültség DC 10...30 V
  • DIN-sínre szerelhető vagy csavarokkal
  • dugós áramváltóval (Ø6s >
  • -ig áramváltó) (Ø6s>11 mm) egyéb frekvenciák
