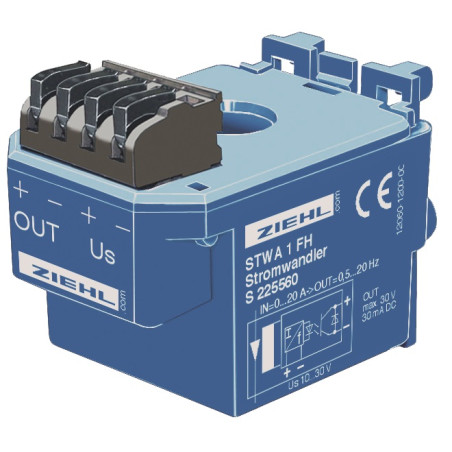

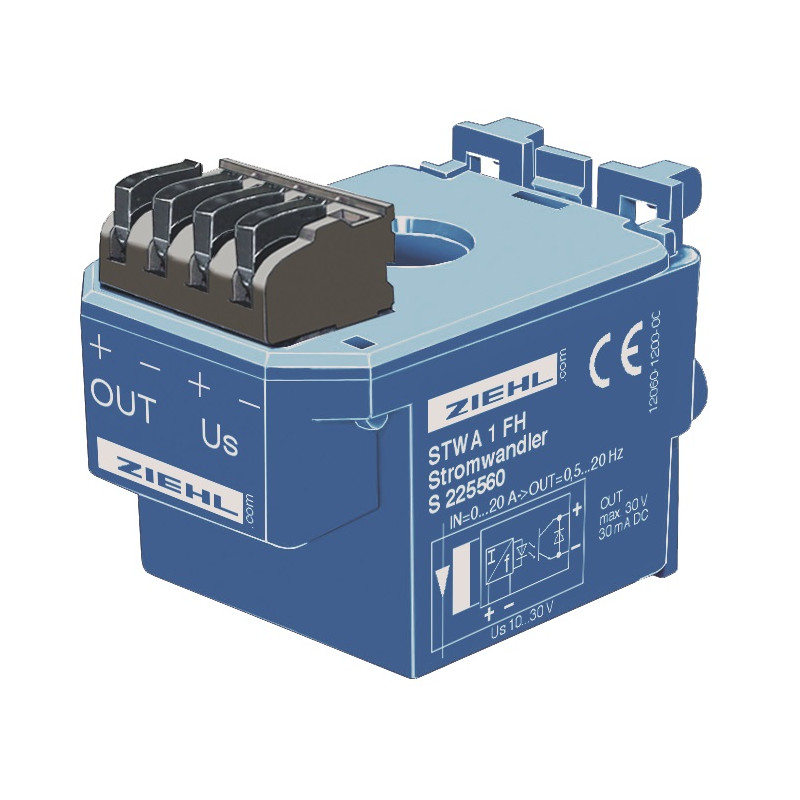

STWA1FH - Elektroniczny przetwornik prądowy - S225560

  • S225560
  • Typ produktu Monitorowanie sieci
  • Dodatkowe informacje Przekładnik prądowy
  • Wykonanie Montaż w szafie rozdzielczej, Obudowa do montażu na ścianie
  • Funkcja wyjścia Wyjścia cyfrowe, Wyjście częstotliwościowe
  • Wartość mierzona Pomiar prądu

STWA1FH zapewnia częstotliwość wyjściową w zakresie 0,5–20 Hz, co odpowiada przepływowi prądu przemiennego 0–20 A przez transformator. Wielokrotne pętle przewodu w transformatorze odpowiednio zmniejszają zakres prądu (np. przy czterokrotnym pętleniu 0–5 A odpowiada to 0,5–20 Hz).
W celu monitorowania wysokich prądów, STWA1FH jest po prostu włączany w obwód wtórny dużego transformatora prądowego. W rezultacie częstotliwość wyjściowa jest proporcjonalna do prądu pierwotnego transformatora, np. 0–100 A dla transformatora o natężeniu 100/5 A (przewód czterokrotnie przechodzący przez STWA1F).
Przesunięcie 0,5 Hz na początku zakresu przetwornika wynika z przyczyn technicznych. Można to uwzględnić podczas oceny.

Zastosowanie: STWA1FH umożliwia niedrogi pomiar wartości prądu przemiennego za pomocą WEJŚCIA CYFROWEGO sterownika PLC. Kosztowne wejścia analogowe nie są już potrzebne.
STWA1FH jest szczególnie przydatny do pomiaru prądu w silnikach elektrycznych w maszynach, np. piłach. Posuw można regulować w zależności od obciążenia silnika piły.



Przegląd funkcji

  • Wyjście częstotliwościowe proporcjonalne do prądu 0,5–20 Hz =  AC 0–20 A
  • Wyjście izolowane, maks. DC 30 V/30 mA
  • Częstotliwość wyjściowa ograniczona do 30 Hz
  • Wyjście można podłączyć do wejścia cyfrowego sterownika PLC
  • Wbudowana dioda zabezpieczająca przed napięciem wstecznym
  • Podłączenie elektryczne za pomocą bezśrubowych zacisków wtykowych
  • Napięcie zasilania DC 10–30 V
  • Montaż na szynie DIN lub za pomocą śrub
  • Wtykowy transformator prądowy (Ø 11 mm)
  • Opcja: prądy do 60 A, inne częstotliwości
