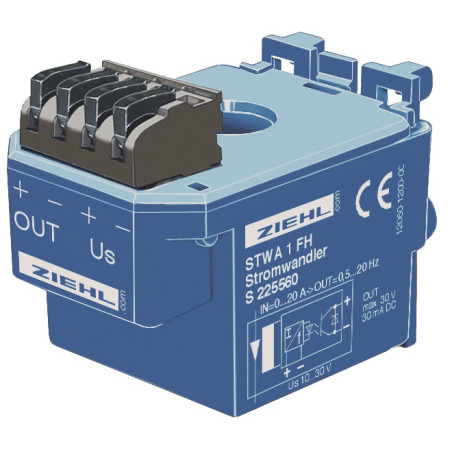

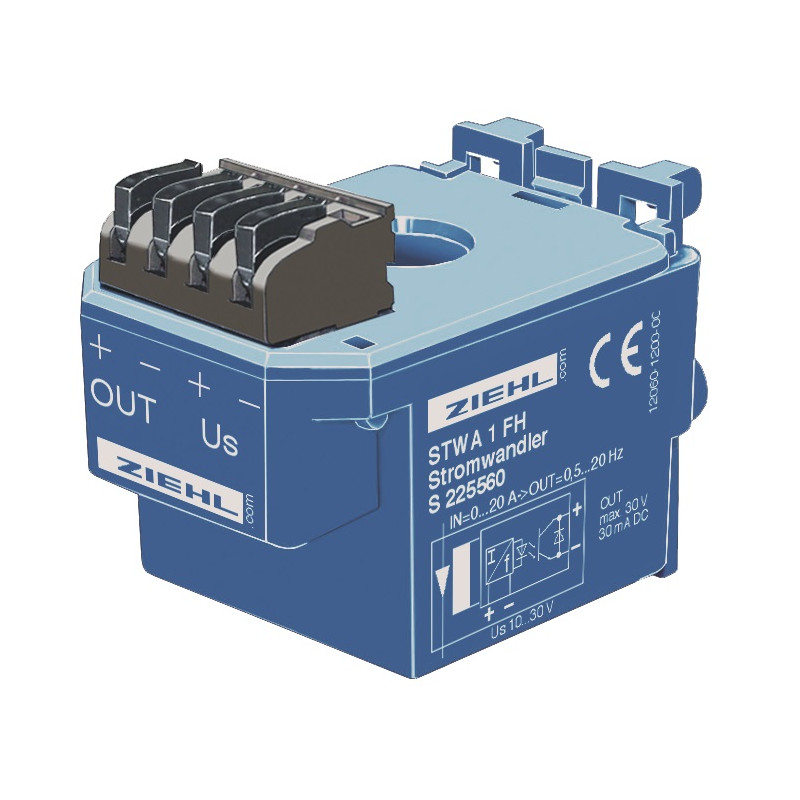

STWA1FH - Transducteur de courant électronique - S225560

Le STWA1FH fournit une sortie de fréquence de 0,5 à 20 Hz, ce qui correspond à un courant alternatif de 0 à 20 A travers le transformateur. Plusieurs boucles du conducteur à travers le transformateur réduisent la plage de courant d'autant (par exemple, avec un quadruple bouclage, 0 à 5 A correspondent à 0,5 à 20 Hz). Pour la surveillance des courants élevés, le STWA1FH est simplement branché dans le circuit secondaire d'un transformateur de courant de grande puissance. La sortie de fréquence est donc proportionnelle au courant primaire du transformateur, par exemple 0 à 100 A pour un transformateur de 100/5 A (câble quatre fois passant par le STWA1F). Le décalage de 0,5 Hz au début de la plage de mesure est dû à des raisons techniques. Il peut être pris en compte lors de l'évaluation. Application : Le STWA1FH permet la détection économique de la valeur d'un courant alternatif via l'entrée numérique d'un automate programmable. Les entrées analogiques coûteuses ne sont plus nécessaires.
Le STWA1FH est particulièrement adapté à l'évaluation du courant dans les moteurs électriques des machines, par exemple des scies. L'avance peut être régulée en fonction de la charge du moteur de la scie.



Aperçu des fonctions

• Sortie de fréquence proportionnelle au courant 0,5 - 20 Hz = CA 0 - 20 A
• Sortie isolée, max. CC 30 V/30 mA
• Fréquence de sortie limitée à 30 Hz
• Sortie connectable à l'entrée numérique d'un automate
• Diode de protection contre les inversions de polarité intégrée
• Raccordement électrique par bornes enfichables sans vis
• Tension d'alimentation CC 10...30 V
• Montage sur rail DIN ou par vis
• Transformateur de courant enfichable (Ø 11 mm)
• Options : courants jusqu'à 60 A, autres fréquences
