Gamintojas: ZIEHL

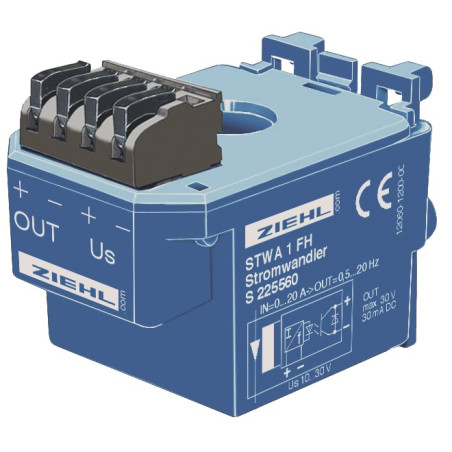

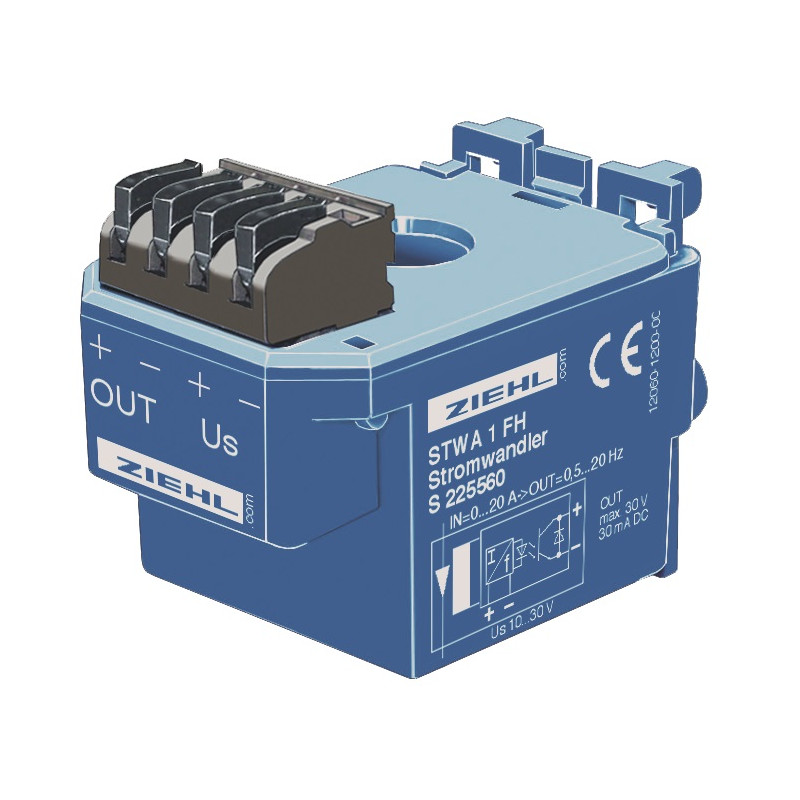

STWA1FH - Elektroninis srovės keitiklis - S225560

  • S225560
  • Produkto tipas IP00 variklis, IP20 elektronika
  • Atlikimas Lietas aliuminis
  • Papildomos informacijos PA plastikas, juodai dažyta skarda
  • Išvesties funkcija Skaitmeniniai išėjimai, dažnio išvestis
  • Išmatuota vertė Įdėklas pagamintas iš aliuminio lakšto, apipurkštas PP plastiku

STWA1FH suteikia 0,5...20 Hz dažnio išėjimą, kuris atitinka 0–20 A kintamosios srovės srautą per transformatorių. Kelios laidininko kilpos per transformatorių atitinkamai sumažina srovės diapazoną (pvz., keturis kartus perjungiant 0 - 5 A atitinka 0,5...20 Hz).
Didelių srovių stebėjimui STWA1FH tiesiog kilpuojamas didelio srovės transformatoriaus antrinėje grandinėje. atitinkamai dažnio išėjimas yra proporcingas transformatoriaus pirminei srovei, pvz. 0 - 100 A transformatoriui su 100/5 A (kabelis keturis kartus per STWA1F).
0,5 Hz poslinkis perdavimo diapazono pradžioje yra dėl techninių priežasčių. Vertinant galima į tai atsižvelgti.

Taikymas: STWA1FH leidžia už vidutinę kainą aptikti kintamosios srovės vertę, naudojant PLC SKAITMENINĮ ĮVESTĮ. Brangūs analoginiai įėjimai nebėra būtini.
STWA1FH ypač tinka įvertinti elektros variklių srovę mašinose, pvz., pjūkluose. Tiekimą galima reguliuoti priklausomai nuo pjūklo variklio apkrovos.



Funkcijų apžvalga

  • srovei proporcingas dažnio išėjimas 0,5–20 Hz =   AC 0–20 A
  • išėjimas izoliuotas, maksimalus DC 30 V/30 mA išėjimas ribojamas
    • 30 mA galima prijungti prie PLC skaitmeninio įėjimo
  • įmontuotas atvirkštinės įtampos apsaugos diodas
  • elektros jungtis per bevaržiškus kištukinius gnybtus
  • maitinimo įtampa DC 10...30 V
  • tvirtinama ant DIN bėgelio arba su varžtais
  • įjungiamas srovės transformatorius (Ø6s >
  • iki 11 mm) kiti dažniai
mažiau
Skaityk daugiau
