Производитель: ZIEHL

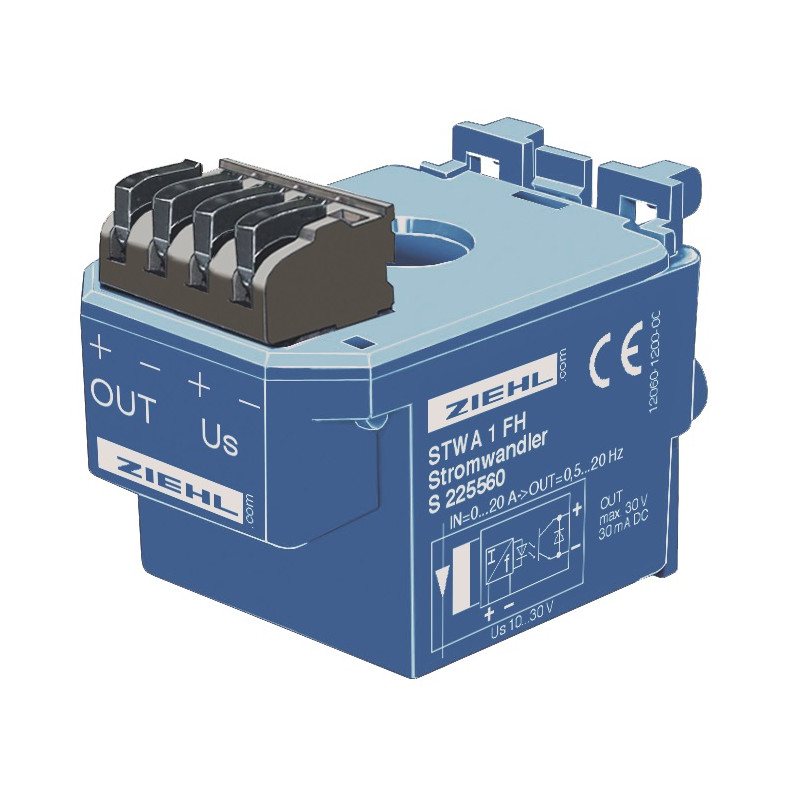

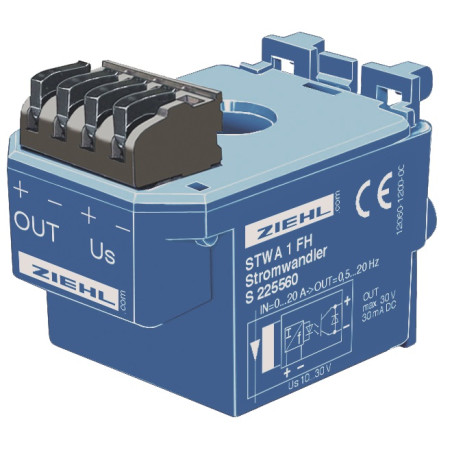

STWA1FH - Электронный преобразователь тока - S225560

  • S225560
  • Тип продукта Двигатель IP00, электроника IP20
  • Исполнение Литой алюминий
  • Дополнительная информация Пластик ПА, листовой металл, окрашенный в черный цвет
  • Выходная функция Цифровые выходы, Частотный выход
  • Измеренное значение Вставка из алюминиевого листа, покрытого полипропиленом

STWA1FH обеспечивает выходной сигнал частоты 0,5...20 Гц, что соответствует току переменного тока 0...20 А через трансформатор. Несколько витков проводника через трансформатор соответственно сужают диапазон тока (например, при четырёхкратном прохождении токов 0...5 А соответствуют 0,5...20 Гц).
Для контроля больших токов STWA1FH просто включается во вторичную цепь большого трансформатора тока. Соответственно, выходной сигнал частоты пропорционален первичному току трансформатора, например, 0...100 А для трансформатора 100/5 А (кабель четыре раза пропущен через STWA1F).
Смещение 0,5 Гц в начале диапазона преобразования обусловлено техническими причинами. Это можно учитывать при оценке.

Применение: STWA1FH обеспечивает недорогое измерение величины переменного тока с помощью ЦИФРОВОГО ВХОДА ПЛК. Дорогостоящие аналоговые входы больше не нужны.
STWA1FH особенно подходит для оценки тока в электродвигателях машин, например, пил. Подачу можно регулировать в зависимости от нагрузки двигателя пилы.



Обзор функций

  • Выходной сигнал, пропорциональный току, частота 0,5–20 Гц = переменный ток 0–20 А
  • Выход изолированный, макс. постоянный ток 30 В/30 мА
  • Выходная частота ограничена 30 Гц
  • Выход может быть подключен к цифровому входу ПЛК
  • Встроенный диод защиты от обратного напряжения
  • Электрическое подключение через безвинтовые клеммы
  • Напряжение питания: постоянный ток 10–30 В
  • Монтаж на DIN-рейку или с помощью винтов
  • Подключаемый трансформатор тока (Ø 11 мм)
  • Опция: ток до 60 А, другие частоты
