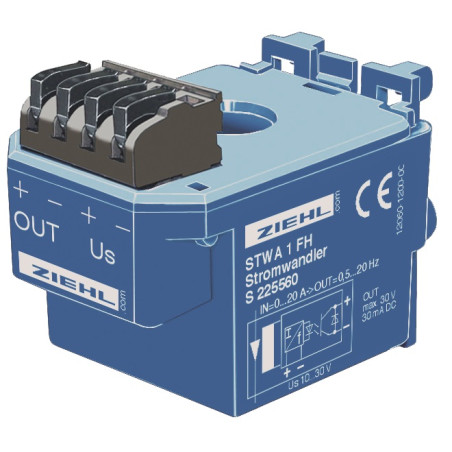

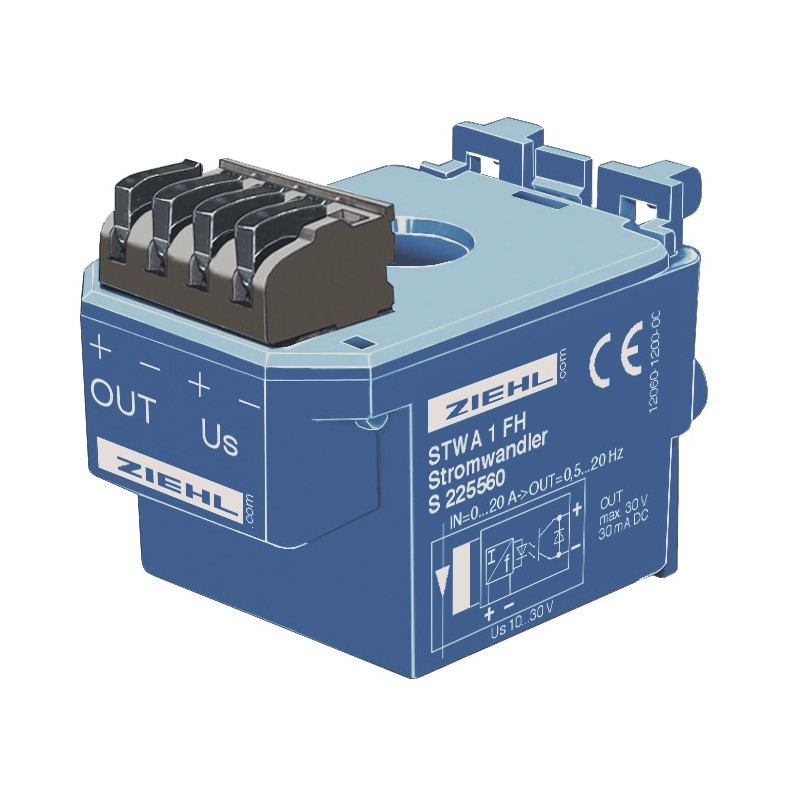

STWA1FH - Traductor electronic de curent - S225560

STWA1FH oferă o ieșire de frecvență cu 0,5...20 Hz care corespunde unui flux de curent de 0 - 20 A AC prin transformator. Mai multe bucle ale conductorului prin transformator reduc în mod corespunzător intervalul de curent (de exemplu, cu buclă de patru ori 0 - 5 A corespund la 0,5...20 Hz).
Pentru monitorizarea curenților mari, STWA1FH este pur și simplu în buclă în circuitul secundar al unui transformator de curent mare. în consecință, frecvența de ieșire este proporțională cu curentul primar al transformatorului, de ex. 0 - 100 A pentru un transformator cu 100/5 A (cablu de patru ori prin STWA1F).
Decalajul de 0,5 Hz la începutul intervalului de transducere este din motive tehnice. În timpul evaluării, acesta poate fi luat în considerare.

Aplicație: STWA1FH permite detectarea la prețuri moderate a valorii unui curent alternativ cu o INTRARE DIGITALĂ a unui PLC. Intrările analogice costisitoare nu mai sunt necesare.
STWA1FH este deosebit de potrivit pentru a evalua curentul în motoarele electrice în mașini de exemplu ferăstraie. Alimentarea poate fi reglată în funcție de sarcina motorului ferăstrăului.

Prezentare generală a funcțiilor

• frecvența de ieșire proporțională cu curent 0,5 - 20 Hz =   AC 0 - 20 A
• ieșire izolată, max DC 30 V/30 mA ieșire poate fi conectată frecvență de ieșire limitată
• 30 Hz
• la intrarea digitală a unui PLC
• diodă de protecție împotriva tensiunii inverse încorporată
• conexiune electrică prin borne conectabile fără șuruburi
• tensiune de alimentare DC 10...30 V
• montare pe șină DIN sau cu șuruburi
• transformator de curent cu priză (Ø 11 mm)
• opțiune de curent
până la 6 frecvențe: 6 frecvențe
