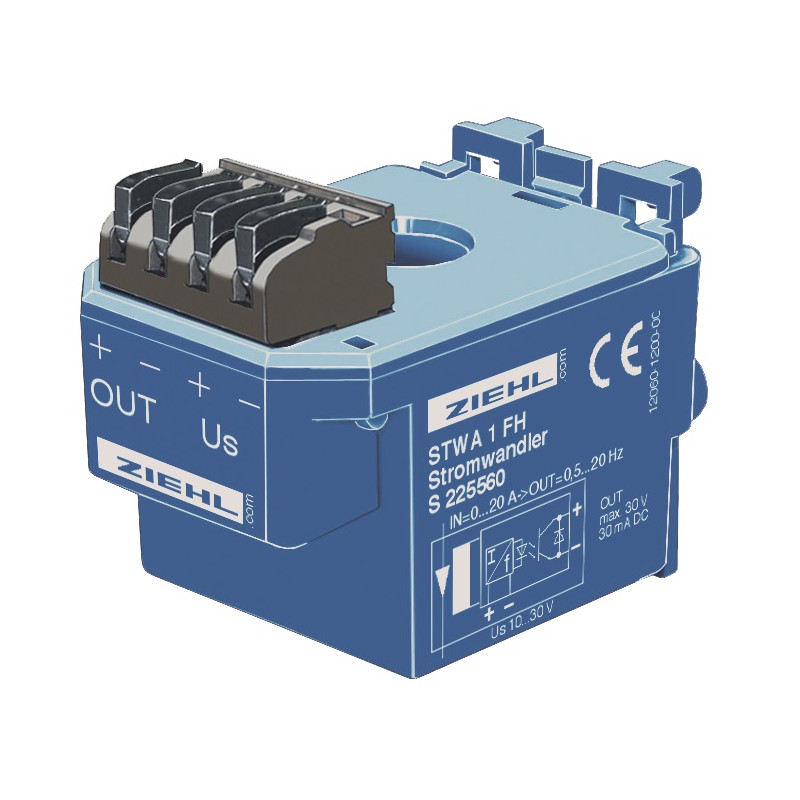

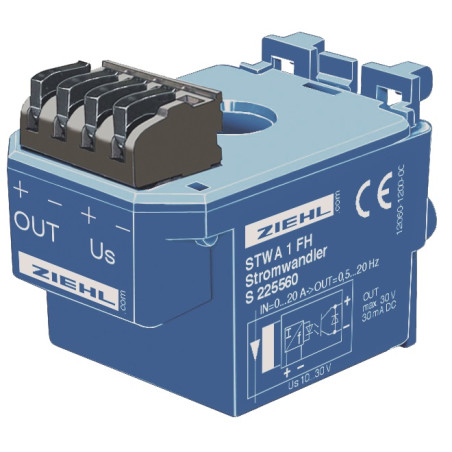

STWA1FH - Elektronischer Stromwandler - S225560

Der STWA1FH liefert einen Frequenzausgang mit 0,5...20 Hz, was einem Stromfluss von AC 0 - 20 A durch den Wandler entspricht. Mehrfaches Durchschleifen der Leitung durch den Wandler reduziert den Strombereich entsprechend (z.B. entsprechen bei vierfachem Durchschleifen 0 - 5 A 0,5...20 Hz).
Zur Überwachung hoher Ströme wird der STWA1FH einfach in den Sekundärkreis eines großen Stromwandlers eingeschleift. Der Frequenzausgang ist somit proportional zum Primärstrom des Wandlers, z.B. 0 - 100 A bei einem Wandler mit 100/5 A (Leitung viermal durch den STWA1F).
Der Offset von 0,5 Hz zu Beginn des Messbereichs ist technisch bedingt. Er kann bei der Auswertung berücksichtigt werden.

Anwendung: Der STWA1FH ermöglicht die kostengünstige Erfassung des Wertes eines AC-Stroms über einen DIGITALEN EINGANG einer SPS. Kostspielige Analogeingänge sind nicht mehr notwendig.
Der STWA1FH eignet sich besonders zur Stromauswertung von Elektromotoren in Maschinen wie z.B. Sägen. Der Vorschub kann abhängig von der Motorlast der Säge geregelt werden.

Funktionsübersicht

• Stromproportionaler Frequenzausgang 0,5 - 20 Hz =   AC 0 - 20 A
• Ausgang potenzialgetrennt, max. DC 30 V/30 mA
• Ausgangsfrequenz auf 30 Hz begrenzt
• Ausgang an den Digitaleingang einer SPS anschließbar
• Eingebaute Verpolungsschutzdiode
• Elektrischer Anschluss über schraubenlose Steckklemmen
• Versorgungsspannung DC 10...30 V
• Montage auf Hutschiene oder mit Schrauben
• Steckbarer Stromwandler (Ø 11 mm)
• Optional: Ströme bis 60 A, andere Frequenzen
