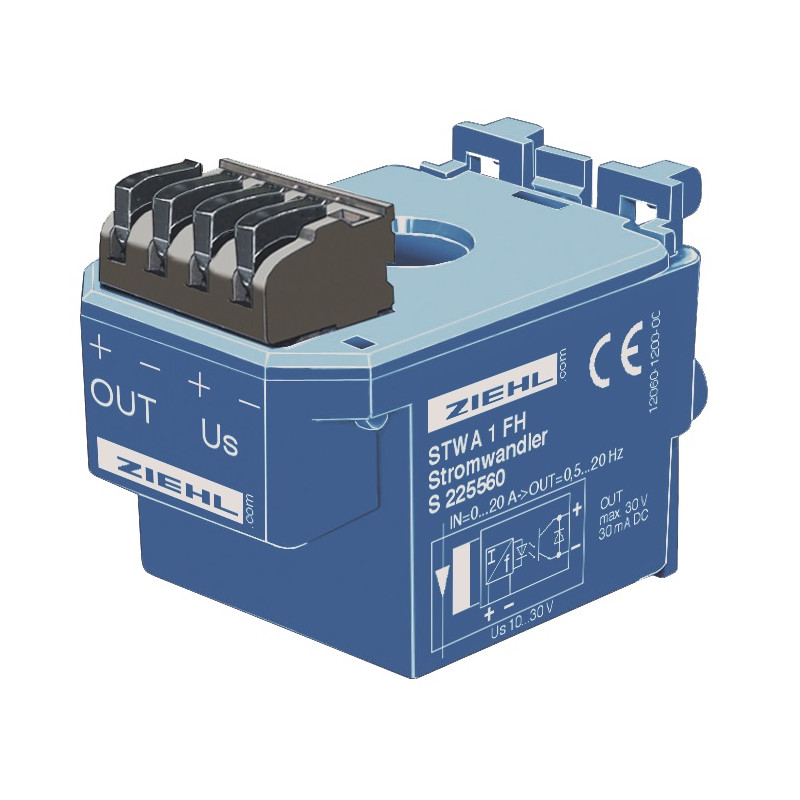

STWA1FH - Transductor de corriente electrónico - S225560

El STWA1FH proporciona una salida de frecuencia de 0,5 a 20 Hz, lo que corresponde a un flujo de corriente CA de 0 a 20 A a través del transformador. Múltiples bucles del conductor a través del transformador reducen el rango de corriente correspondientemente (p. ej., con un bucle cuádruple, 0 a 5 A corresponden a 0,5 a 20 Hz). Para la monitorización de corrientes altas, el STWA1FH simplemente se conecta en bucle al circuito secundario de un transformador de corriente grande. Por lo tanto, la salida de frecuencia es proporcional a la corriente primaria del transformador, p. ej., 0 a 100 A para un transformador de 100/5 A (cableado cuádruple a través del STWA1F). El desfase de 0,5 Hz al inicio del rango de transducción se debe a razones técnicas. Durante la evaluación, se puede tener en cuenta. Aplicación: El STWA1FH permite la detección económica del valor de una corriente CA con una entrada digital de un PLC. Las costosas entradas analógicas ya no son necesarias.
El STWA1FH es especialmente adecuado para evaluar la corriente en motores eléctricos en máquinas, por ejemplo, sierras. La alimentación se puede regular en función de la carga del motor de la sierra.



Resumen de funciones

• Salida de frecuencia proporcional a la corriente: 0,5 - 20 Hz = CA 0 - 20 A
• Salida aislada, máx. CC 30 V/30 mA
• Frecuencia de salida limitada a 30 Hz
• La salida se puede conectar a la entrada digital de un PLC
• Diodo de protección contra tensión inversa incorporado
• Conexión eléctrica mediante terminales enchufables sin tornillos
• Tensión de alimentación: CC 10...30 V
• Montaje en carril DIN o con tornillos
• Transformador de corriente enchufable (Ø 11 mm)
• Opciones: corrientes de hasta 60 A, otras frecuencias
