Stanice pro testování dielektrických zařízení

KOBERCE, KOBERCE A KOBERCE, ZAŘÍZENÍ PRO PRÁCI S ENERGIÍ

Zkušební stojany se používají v závodech vyrábějících elektricky izolující žlaby a žlaby a jejich uživatelé k provádění pravidelných kontrol a k diagnostice zařízení pro práci pod napětím.

Funkce:

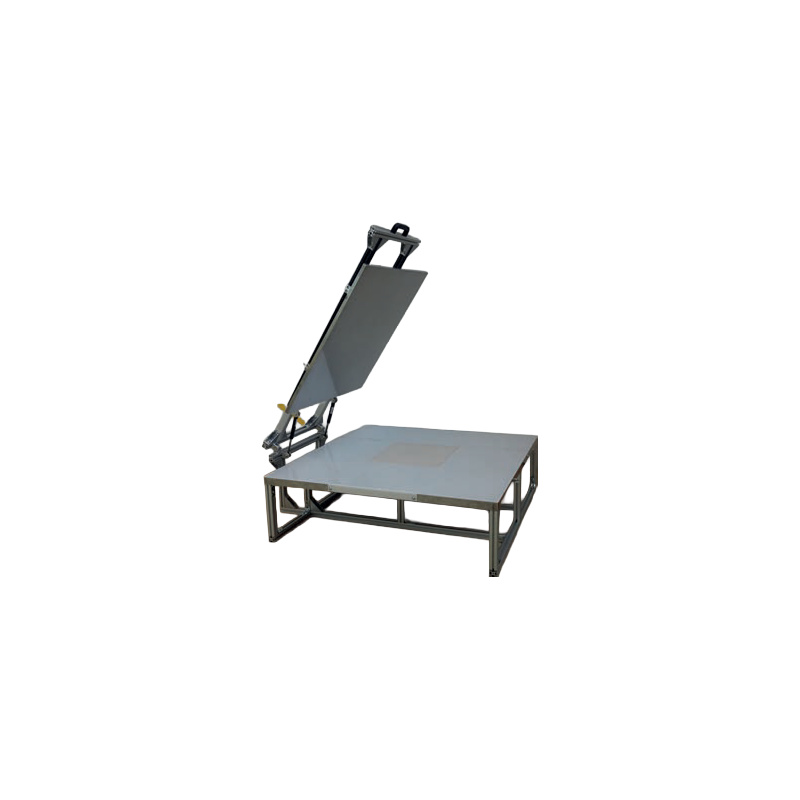

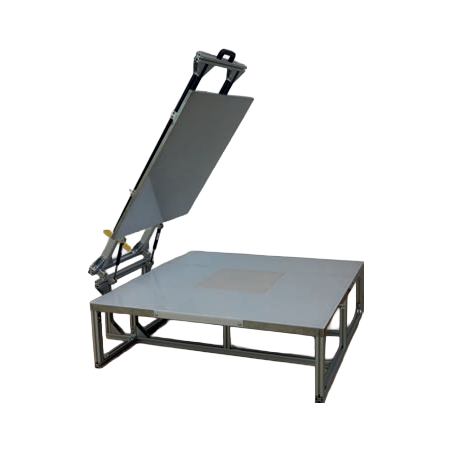

Testovací stojan na izolační koberce SC40

• Stojan SC-40 je určen k provádění napěťových testů běžců v souladu s požadavky normy PN-IEC 61111.

• Vyměnitelné elektrody (standardní 400 x 400, 600 x 600, 750 x 750 a odpovídající kryty) umožňující testování galerií o rozměrech 600x600 mm, 750x750 mm a nad 1000 mm

• Jiné rozměry elektrod jsou možné

SC40

Testovací stanice izolačních tyčinek SD1, SD3

• Stanice SD1 a SD3 jsou určeny k provádění napěťových zkoušek izolačních tyčinek v souladu s požadavky normy PN EN 60832 pro 1 a 3
tyče.

• Testování izolačních tyčinek s napětím 100 kV (na každých 300 mm délky tyče)

Testovací stojan SH1 pro testování vybavení pro živou práci

• Testovací stojan SH1 je určen k testování odolnosti proti jiskrovým výbojům a ochraně proti přemostění zařízení pro práci pod napětím do 36 kV, stejně jako indikátorů a komparátorů napětí

• Testování pracovních prvků různých délek v souladu s pokyny výrobce pro testované zařízení.

Technické údaje:

Typ SC-40 SD-1 SD-3 SH1
Napěťové testování izolace vysokonapěťových obvodů 48 kV 120 kV 120 kV –
Provozní napětí testovaných nástrojů – – – 36 kV
Zkušební napětí až 40 kV 100 kV 100 kV 43,2 kV
Systém zkušebního napětí 48 kV 120 kV 120 kV 52 kV
Rozměry testovaných chodníků 600x600, 750x750,
nad 1000 mm (třída 2)		 – –
Délka testovaného prutu v jednom testu – max. 1800 mm max. 1800 mm –
Hmotnost [kg] 65 kg 25 kg 35 kg 90 kg
Provozní podmínky prostředí:
– teplota 5÷30 °C
– relativní vlhkost <80 % (bez kondenzace) vody)
– atmosférický tlak 80÷106 kPa
– třída ochrany IP 00 IP 00 IP 40

Výhody:

• Splňuje požadavky současných norem PN-EN

• Ergonomický design usnadňuje správné testování

• Parametry výrobního procesu v souladu se systémem managementu jakosti podle PN-EN ISO 9001:2009.
