Estaciones de prueba de equipos dieléctricos

ALFOMBRAS, MOQUETAS Y TAPICES, EQUIPOS PARA TRABAJOS ENERGIZADOS

Los bancos de pruebas se utilizan en plantas que producen guías y guías aislantes eléctricamente, y por sus usuarios, para realizar inspecciones periódicas y diagnosticar equipos para trabajos energizados.

Características:

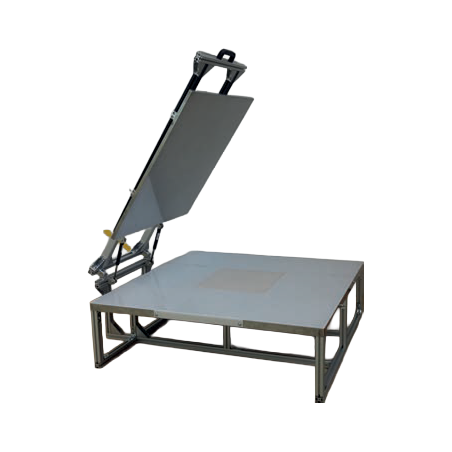

Banco de Pruebas para Alfombras Aislantes SC40

• El banco SC-40 está diseñado para realizar pruebas de tensión en guías, de acuerdo con los requisitos de la norma PN-IEC 61111.

• Electrodos reemplazables (estándar 400 x 400, 600 x 600, 750 x 750 y cubiertas correspondientes) que permiten realizar pruebas en galerías con dimensiones de 600 x 600 mm. 750 x 750 mm y más de 1000 mm

• Otras dimensiones de electrodo posibles

SC40

Estaciones de ensayo de varillas aislantes SD1 y SD3

• Las estaciones SD1 y SD3 están diseñadas para realizar ensayos de tensión de varillas aislantes de acuerdo con los requisitos de la norma PN EN 60832 para 1 y 3 varillas, respectivamente.

• Ensayo de varillas aislantes con una tensión de 100 kV (por cada 300 mm de longitud de pértiga)

Banco de pruebas SH1 para equipos de prueba en tensión

• El banco de pruebas SH1 está diseñado para probar la resistencia a descargas de chispas y la protección contra puentes de equipos para trabajos en tensión de hasta 36 kV, así como indicadores y comparadores de tensión.

• Prueba de elementos de trabajo de diversas longitudes de acuerdo con las instrucciones del fabricante para los equipos probados.

Datos técnicos:

Tipo SC-40 SD-1 SD-3 SH1
Ensayos de tensión del aislamiento de circuitos de alta tensión 48 kV 120 kV 120 kV –
Tensión de funcionamiento de las herramientas probadas – – 36 kV
Tensión de prueba hasta 40 kV 100 kV 100 kV 43,2 kV
Sistema de tensión de prueba 48 kV 120 kV 120 kV 52 kV
Dimensiones de las pasarelas ensayadas 600x600, 750x750,
más de 1000 mm (clase 2)		 – –
Longitud de la varilla ensayada en un ensayo – máx. 1800 mm máx. 1800 mm –
Peso [kg] 65 kg 25 kg 35 kg 90 kg
Condiciones ambientales de funcionamiento:
– temperatura 5÷30 °C
– humedad relativa <80 % (sin condensación) de agua
– atmosférica Presión 80÷106 kPa
– Clase de protección IP 00 IP 00 IP 40

Ventajas:

• Cumple con los requisitos de las normas PN-EN vigentes

• Diseño ergonómico que facilita las pruebas correctas

• Parámetros del proceso de producción conformes con el Sistema de Gestión de Calidad según la norma PN-EN ISO 9001:2009.
