Dielektromos berendezések vizsgálóállomásai

SZŐNYÉKEK, SZŐNYEGEK, BERENDEZÉSEK ENERGIZÁLT MUNKÁHOZ

A vizsgálóállványokat elektromosan szigetelő futóműveket és futóműveket gyártó üzemekben, valamint azok felhasználóinál használják időszakos ellenőrzések elvégzésére, valamint a berendezések feszültség alatti munkavégzésének diagnosztizálására.

Jellemzők:

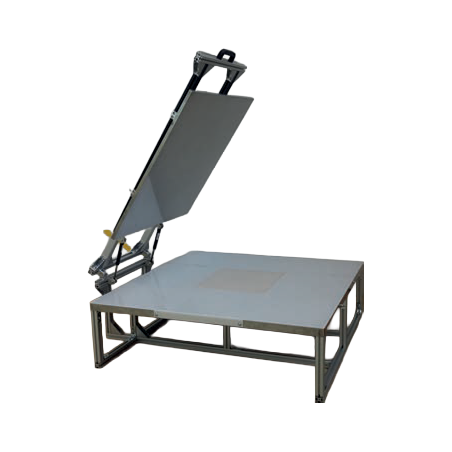

SC40 szigetelő szőnyeg tesztállvány

• Az SC-40 állványt úgy tervezték, hogy a PN-IEC 61111 szabvány követelményeinek megfelelően a futók feszültségvizsgálatát végezze.

• Cserélhető elektródák (normál 400 x 400, 600 x 600, 750 x 750 és a megfelelő burkolatok), amelyek lehetővé teszik 600 x 600 mm, 750 x 750 mm és 1000 mm feletti galériák tesztelését.

• Más elektródaméretek is lehetségesek

SC40

SD1, SD3 szigetelőpálcás vizsgálóállomások

• Az SD1 és SD3 állomásokat úgy tervezték, hogy a PN EN 60832 szabvány 1 és 3
pálcákra vonatkozó követelményeinek megfelelően szigetelő rudak feszültségvizsgálatát végezzék el.

• Szigetelő rudak tesztelése 100 kV feszültséggel (minden 300 mm-es pálcahosszra)

SH1 tesztállvány élőmunka teszteléséhez

• Az SH1 tesztállványt a szikrakisülésekkel szembeni ellenállás és a 36 kV-ig terjedő feszültség alatt álló berendezések áthidalásának, valamint az indikátorok és feszültségkomparátorok tesztelésére tervezték.

• Különböző hosszúságú munkaelemek tesztelése a gyártó által a vizsgált berendezésre vonatkozó irányelvek szerint.

Műszaki adatok:

Típus SC-40 SD-1 SD-3 SH1
A nagyfeszültségű áramkör szigetelésének feszültségvizsgálata 48 kV 120 kV 120 kV –
A tesztelt szerszámok üzemi feszültsége – – – 36 kV
Tesztfeszültség 40 kV-ig 100 kV 100 kV 43,2 kV
Tesztelje a feszültségrendszert 48 kV 120 kV 120 kV 52 kV
A tesztelt sétányok méretei 600x600, 750x750,
1000 mm felett (2. osztály)		 – –
A tesztelt rúd hossza egy tesztben – max. 1800 mm max. 1800 mm –
Tömeg [kg] 65 kg 25 kg 35 kg 90 kg
Környezeti működési feltételek:
– hőmérséklet 5÷30°C
– relatív páratartalom <80% (kondenzáció nélkül) víz)
– légköri nyomás 80÷106 kPa
– védelmi osztály IP 00 IP 00 IP 40

Előnyök:

• Megfelel a jelenlegi PN-EN szabványok követelményeinek

• Az ergonómikus kialakítás megkönnyíti a helyes tesztelést

• A gyártási folyamat paraméterei megfelelnek a PN-EN ISO 9001:2009 szabvány szerinti minőségirányítási rendszernek.
