Blocurile de testare sunt utilizate în fabricile producătoare de ghidaje și ghidaje izolatoare electric și de către utilizatorii acestora, pentru a efectua inspecții periodice și pentru a diagnostica echipamentele pentru lucrări sub tensiune.

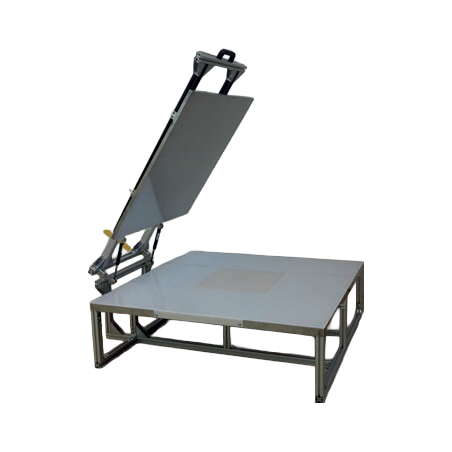

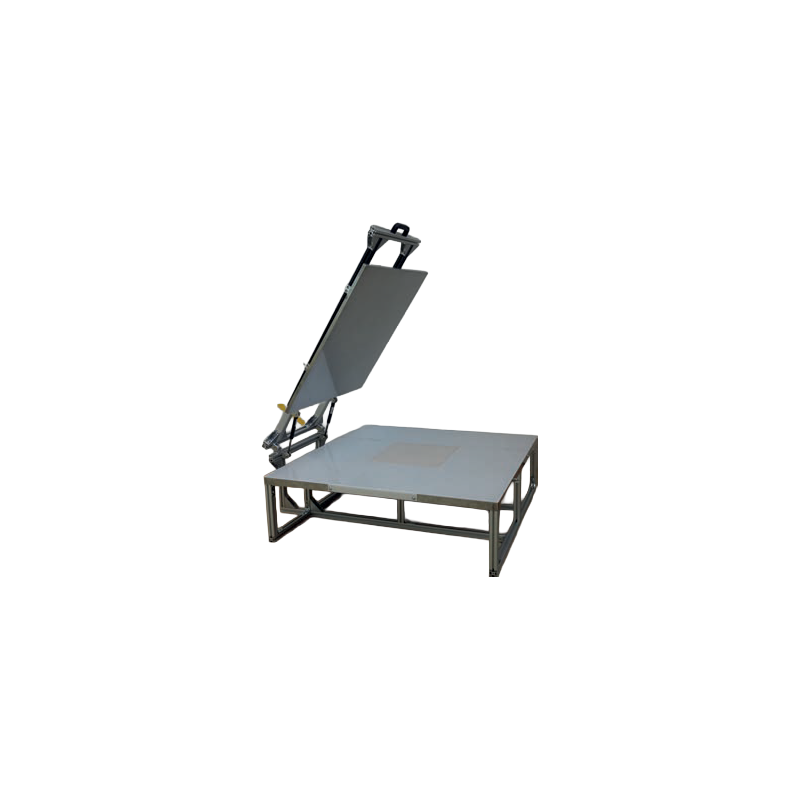

• Suportul SC-40 este proiectat pentru a efectua teste de tensiune ale ghidajelor în conformitate cu cerințele standardului PN-IEC 61111.
• Electrozi înlocuibili (standard 400 x 400, 600 x 600, 750 x 750 și capace corespunzătoare) care permit testarea galeriilor cu dimensiuni de 600x600 mm, 750x750 mm și peste 1000 mm
• Alte dimensiuni ale electrodului posibile
• Stațiile SD1 și SD3 sunt proiectate pentru a efectua teste de tensiune ale bastoane izolatoare în conformitate cu cerințele standardului PN EN 60832 pentru 1 și, respectiv, 3
bastoane.
• Testarea bastoanelor izolatoare cu o tensiune de 100 kV (pentru fiecare 300 mm de lungime a bastonului)
• Standul de testare SH1 este proiectat pentru a testa rezistența la descărcări de scântei și protecția împotriva punților echipamentelor pentru lucrări sub tensiune de până la 36 kV, precum și indicatoare și comparatoare de tensiune
• Testarea elementelor de lucru de diferite lungimi în conformitate cu instrucțiunile producătorului pentru echipamentele testate.
Tastați | SC-40 | SD-1 | SD-3 | SH1 |
---|---|---|---|---|
Testarea tensiunii izolației circuitelor de înaltă tensiune | 48 kV | 120 kV | 120 kV | – |
Tensiunea de funcționare a sculelor testate | – | – | – | 36 kV |
Tensiunea de testare | până la 40 kV | 100 kV | 100 kV | 43,2 kV |
Testează sistemul de tensiune | 48 kV | 120 kV | 120 kV | 52 kV |
Dimensiunile pasarelelor testate | 600x600, 750x750, peste 1000 mm (clasa 2) |
– | – | |
Lungimea tijei testate într-un singur test | – | max. 1800 mm | max. 1800 mm | – |
Greutate [kg] | 65 kg | 25 kg | 35 kg | 90 kg |
Condiții de funcționare de mediu: | ||||
– temperatură | 5÷30°C | |||
– umiditatea relativă | <80% (fără condensare) apă) | |||
– presiunea atmosferică | 80÷106 kPa | |||
– clasa de protecție | IP 00 | IP 00 | IP 40 |
