Prüfstationen für dielektrische Geräte

TEPPICH, AUSRÜSTUNG FÜR ARBEITEN UNTER SPANNUNG

Prüfstände werden in Anlagen zur Herstellung elektrisch isolierender Läufer und Läufer sowie von deren Anwendern zur Durchführung regelmäßiger Prüfungen und zur Diagnose von Geräten für Arbeiten unter Spannung eingesetzt.

Eigenschaften:

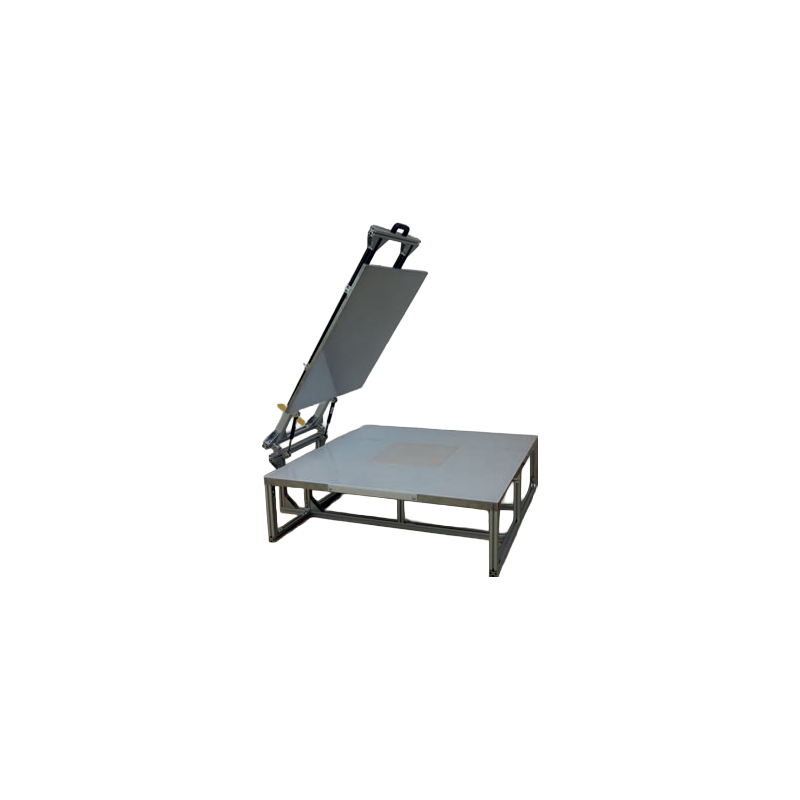

SC40 Prüfstand für isolierende Läufer

• Der SC-40 Prüfstand ist für Spannungsprüfungen von Läufern gemäß den Anforderungen der Norm PN-IEC 61111 konzipiert.

• Auswechselbare Elektroden (Standard 400 x 400, 600 x 600, 750 x 750 und entsprechende Abdeckungen) ermöglichen die Prüfung von Stollen mit Abmessungen von 600 x 600 mm, 750 x 750 mm und mehr. 1000 mm

• Andere Elektrodenabmessungen möglich

SC40

SD1, SD3 Isolierstabprüfstationen

• Die Stationen SD1 und SD3 sind für die Durchführung von Spannungsprüfungen von Isolierstäben gemäß den Anforderungen der Norm PN EN 60832 für 1 bzw. 3 Stäbe ausgelegt.

• Prüfung von Isolierstäben mit einer Spannung von 100 kV (pro 300 mm Stablänge) Länge)

SH1 Prüfstand zur Prüfung von Geräten für Arbeiten unter Spannung

• Der SH1 Prüfstand dient zur Prüfung der Funkenentladungsfestigkeit und des Überbrückungsschutzes von Geräten für Arbeiten unter Spannung bis 36 kV sowie von Anzeigegeräten und Spannungskomparatoren.

• Prüfung von Arbeitselementen unterschiedlicher Länge gemäß den Herstellerrichtlinien für die geprüften Geräte.

Technische Daten:

Typ SC-40 SD-1 SD-3 SH1
Spannungsprüfung der Hochspannungsisolierung 48 kV 120 kV 120 kV –
Betriebsspannung geprüfter Werkzeuge – – – 36 kV
Prüfspannung bis 40 kV 100 kV 100 kV 43,2 kV
Prüfspannungssystem 48 kV 120 kV 120 kV 52 kV
Abmessungen der geprüften Laufstege 600 x 600, 750 x 750,
über 1000 mm (Klasse 2)		 – –
Länge der geprüften Stange in einer Prüfung – max. 1800 mm max. 1800 mm –
Gewicht [kg] 65 kg 25 kg 35 kg 90 kg
Umgebungsbedingungen:
– Temperatur 5÷30 °C
– relative Luftfeuchtigkeit <80 % (ohne Kondenswasser)
– atmosphärische Druck 80÷106 kPa
– Schutzklasse IP 00 IP 00 IP 40

Vorteile:

• Erfüllt die Anforderungen der aktuellen PN-EN-Normen

• Ergonomisches Design erleichtert korrekte Prüfungen

• Die Produktionsparameter entsprechen dem Qualitätsmanagementsystem gemäß PN-EN ISO 9001:2009.
