Gamintojas: ZWARpol

Dielektrinės įrangos bandymo stotys

KILIAI, KILIIMAI IR KILIAI, ĮRANGA ENERGIJINGAM DARBUI

Bandymo stendai naudojami gamyklose, gaminančiose elektrą izoliuojančius bėgius ir bėgius, ir jų naudotojams, kad galėtų atlikti periodines patikras ir diagnozuoti įrangą, skirtą darbui su įtampa.

Savybės:

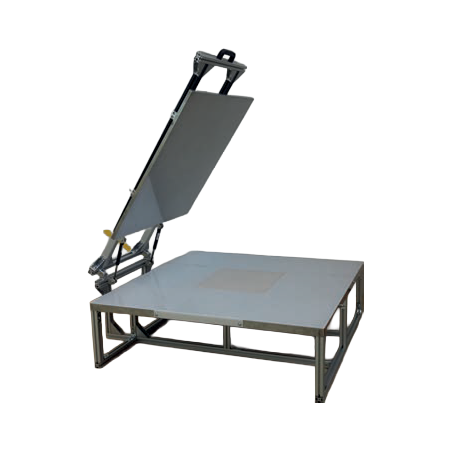

SC40 izoliacinio kilimėlio bandymo stendas

• Stovas SC-40 skirtas atlikti bėgių įtampos bandymus pagal PN-IEC 61111 standarto reikalavimus.

• Keičiami elektrodai (standartiniai 400 x 400, 600 x 600, 750 x 750 ir atitinkami dangteliai), leidžiantys išbandyti galerijas, kurių matmenys 600 x 600 mm, 750 x 750 mm ir didesni kaip 1000 mm

• Galimi kiti elektrodo matmenys

SC40

SD1, SD3 izoliacinių lazdelių bandymo stotys

• SD1 ir SD3 stotys skirtos atlikti izoliacinių strypų įtampos bandymus pagal PN EN 60832 standarto reikalavimus atitinkamai 1 ir 3
lazdoms.

• Izoliacinių strypų, kurių įtampa yra 100 kV (kiekvienam 300 mm strypo ilgiui), bandymas

SH1 bandymo stendas, skirtas tikrinti įrangą, skirtą tiesioginiam darbui

• SH1 bandymo stendas skirtas patikrinti įrangos atsparumą kibirkštiniams iškrovimams ir apsaugą nuo perjungimo įtampai dirbant iki 36 kV, taip pat indikatorius ir įtampos lyginamuosius įrenginius.

• Įvairaus ilgio darbinių elementų bandymas pagal gamintojo nurodytas bandomos įrangos gaires.

Techniniai duomenys:

Tipas SC-40 SD-1 SD-3 SH1
Aukštos įtampos grandinės izoliacijos įtampos bandymas 48 kV 120 kV 120 kV –
Išbandytų įrankių darbinė įtampa – – – 36 kV
Bandomoji įtampa iki 40 kV 100 kV 100 kV 43,2 kV
Išbandyti įtampos sistemą 48 kV 120 kV 120 kV 52 kV
Išbandytų pėsčiųjų takų matmenys 600 x 600, 750 x 750,
daugiau nei 1000 mm (2 klasė)		 – –
Išbandyto strypo ilgis per vieną bandymą – maks. 1800 mm maks. 1800 mm –
Svoris [kg] 65 kg 25 kg 35 kg 90 kg
Aplinkos eksploatavimo sąlygos:
– temperatūra 5÷30°C
– santykinė oro drėgmė <80 % (be kondensato) vandens)
– atmosferos slėgis 80÷106 kPa
– apsaugos klasė IP 00 IP 00 IP 40

Privalumai:

• Atitinka dabartinių PN-EN standartų reikalavimus

• Ergonomiškas dizainas palengvina teisingą bandymą

• Gamybos proceso parametrai atitinka kokybės vadybos sistemą pagal PN-EN ISO 9001:2009.
