Станції випробування діелектричного обладнання

КИЛИМИ, КИЛИМИ ТА КОВРИКИ, ОБЛАДНАННЯ ДЛЯ РОБОТИ ПІД НАПРУГОЮ

Випробувальні стенди використовуються на заводах, що виробляють електроізоляційні бігуни та бігуни, а також їх користувачами для виконання періодичних перевірок і діагностики обладнання для роботи під напругою.

Функції:

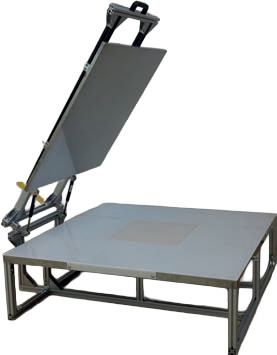

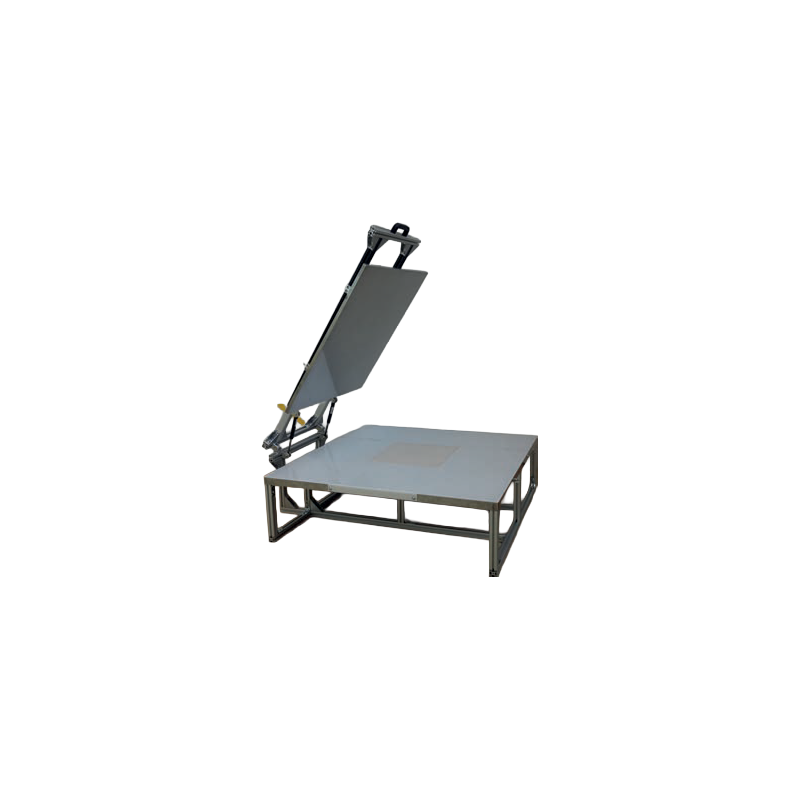

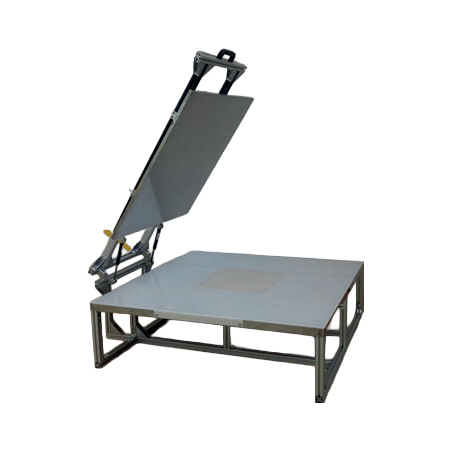

Стенд для тестування ізоляційного килимка SC40

• Стенд SC-40 призначений для проведення випробувань бігунів напругою відповідно до вимог стандарту PN-IEC 61111.

• Змінні електроди (стандартні 400 x 400, 600 x 600, 750 x 750 і відповідні кришки) дозволяють перевіряти галереї розмірами 600 x 600 мм, 750 x 750 мм і понад 1000 мм

• Можливі електроди інших розмірів

SC40

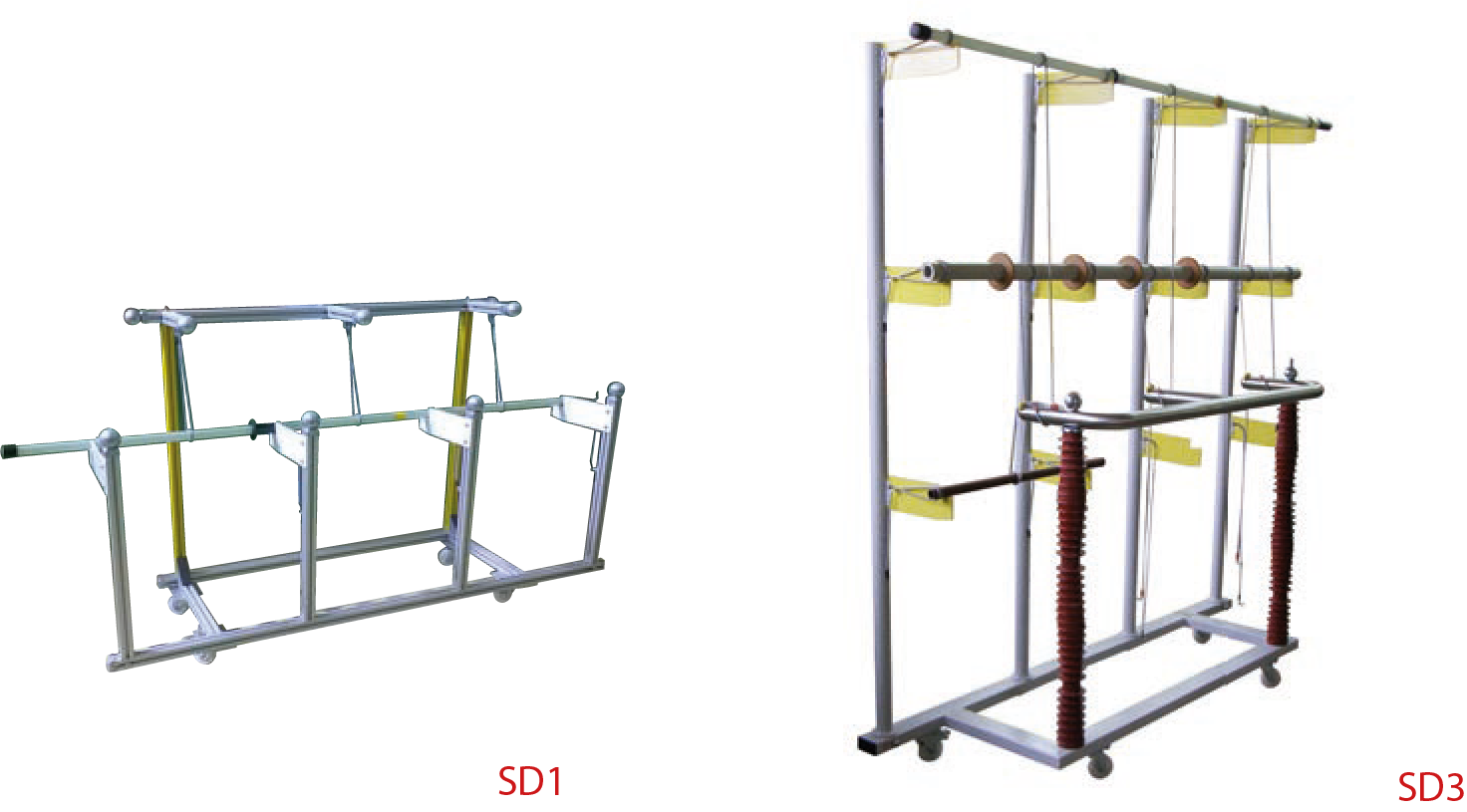

Станції для тестування ізоляційних паличок SD1, SD3

• Станції SD1 і SD3 призначені для проведення випробувань напругою ізоляційних стрижнів відповідно до вимог стандарту PN EN 60832 для 1 і 3
стрижнів відповідно.

• Випробування ізоляційних стрижнів напругою 100 кВ (на кожні 300 мм довжини стрижня)

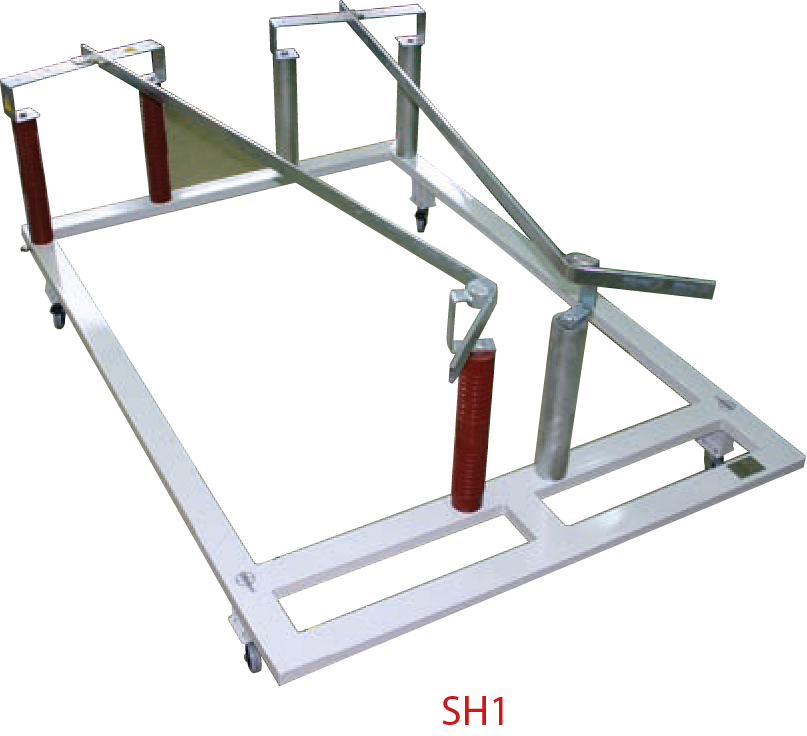

Випробувальний стенд SH1 для випробування обладнання для роботи під напругою

• Випробувальний стенд SH1 призначений для перевірки стійкості до іскрових розрядів і захисту від замикання обладнання для роботи під напругою до 36 кВ, а також індикаторів і компараторів напруги

• Тестування робочих елементів різної довжини відповідно до інструкцій виробника для тестованого обладнання.

Технічні дані:

Тип SC-40 SD-1 SD-3 SH1
Випробування напругою ізоляції високовольтного кола 48 кВ 120 кВ 120 кВ –
Робоча напруга перевірених інструментів – – – 36 кВ
Випробувальна напруга до 40 кВ 100 кВ 100 кВ 43,2 кВ
Випробування системи напруги 48 кВ 120 кВ 120 кВ 52 кВ
Розміри випробуваних доріжок 600x600, 750x750,
понад 1000 мм (клас 2)		 – –
Довжина тестованого стрижня в одному тесті – макс. 1800 мм макс. 1800 мм –
Вага [кг] 65 кг 25 кг 35 кг 90 кг
Умови експлуатації навколишнього середовища:
– температура 5÷30°C
– відносна вологість <80% (без конденсації) води)
– атмосферний тиск 80÷106 кПа
– клас захисту IP 00 IP 00 IP 40

Переваги:

• Відповідає вимогам поточних стандартів PN-EN

• Ергономічний дизайн полегшує правильне тестування

• Параметри виробничого процесу відповідають системі управління якістю згідно з PN-EN ISO 9001:2009.
