Fabricante: Eaton / CEAG

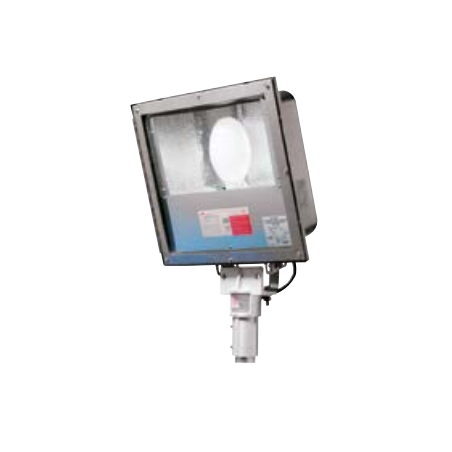

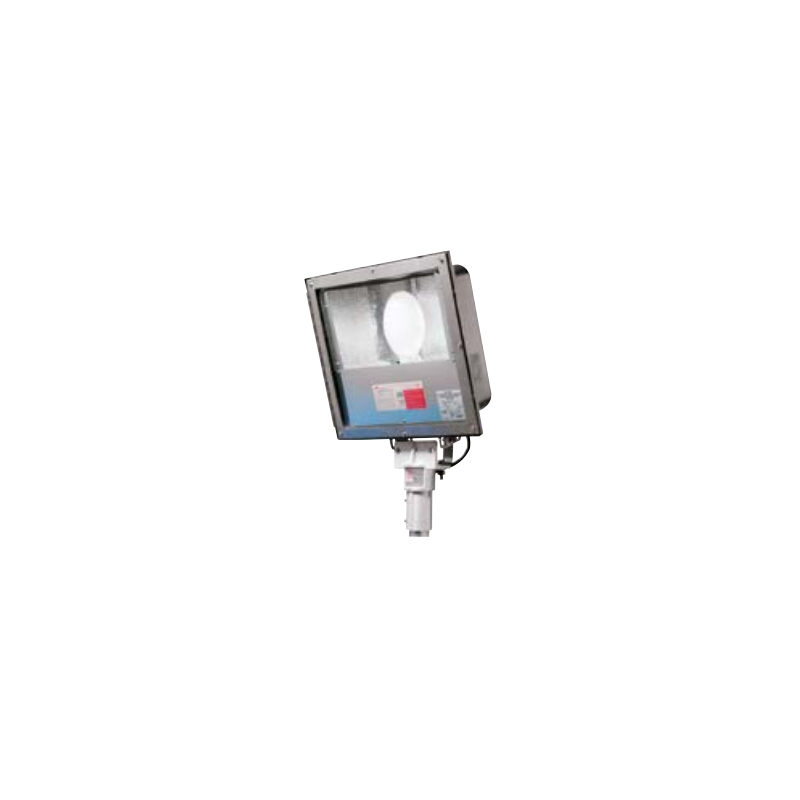

NSSFMV SY 400, 230V 50Hz M25 CCL 110 3517

  • CCL 110 3517
  • Hilo 2 x M25, metal thread
  • Peso 18.6 kg
  • 1 x M25
  • LAMP 400 W HSE
  • STRUMIENSWIE 48000 lm
Proyectores LED Serie FMV / NFMV / NSSFMV Ex

(Zonas 2, 21, 22)

Proyectores LED FMV/nFMV...LED de bajo consumo

La nueva serie de proyectores LED **FMV** de bajo consumo es ideal para la iluminación general en zonas con riesgo de explosión, como la Zona 2 (gases explosivos) y las Zonas 21 y 22 (polvo explosivo). Estos proyectores, con un flujo luminoso de entre 3189 lm y 15181 lm, pueden sustituir fuentes de luz convencionales de entre 50 W y 1000 W. Los nuevos modelos **NFMV 25L y 50L** pueden incluso sustituir luminarias con un flujo luminoso superior a 1000 W y lámparas de descarga convencionales. Los módulos LED de alta eficiencia, con una eficiencia superior a 112 lm/W, permiten un ahorro energético de hasta un 70 % en comparación con las luminarias con lámparas de descarga.

Tecnología LED para entornos hostiles

Gracias al diseño excepcionalmente robusto de la carcasa y a los módulos LED resistentes a las vibraciones, el proyector FMV es resistente a impactos, golpes y vibraciones. Esto lo convierte en la solución ideal para iluminar espacios con condiciones ambientales adversas. Gracias al uso de tecnología LED no termosensible, incluso temperaturas extremas de -40 °C a +55 °C no suponen un problema. La robusta carcasa metálica con recubrimiento en polvo y el vidrio resistente a los impactos cumplen con los más altos requisitos de protección mecánica y resistencia a la corrosión (clase de protección IP66). Las ventajas de la tecnología LED moderna incluyen un alto flujo luminoso, un consumo energético muy bajo, una larga vida útil y una alta eficiencia.

Proyectores NFMV con lámparas de descarga de alta presión

Los proyectores NFMV con reflectores internos de aluminio de alto brillo (para lámparas de descarga de alta presión de 150 W a 400 W) están diseñados para su uso en áreas con riesgo de explosión: Zonas 2 y 21. El rango de temperatura ambiente es de -25 °C a +50/+45 °C. La carcasa de resina epoxi y el vidrio con recubrimiento en polvo, junto con su vidrio resistente a la temperatura y a los impactos, ofrecen una clasificación IP66. El diseño modular permite una instalación rápida y económica. El sellado duradero garantiza la seguridad incluso en condiciones extremas. El diseño de ventilación limitada permite un alto flujo luminoso, a la vez que alcanza la favorable clase de temperatura T3.

Proyectores de acero NSSFMV para condiciones extremadamente adversas

Los proyectores **NSSFMV** con reflectores de aluminio de alto brillo (para lámparas de alta presión de **150 W a 400 W**) cumplen con los requisitos de las zonas 2 y 22. Rango de temperatura ambiente: **-25 °C a +55 / +50 °C**. Son especialmente recomendables para entornos adversos que requieren alta resistencia mecánica y a los cambios de temperatura. La carcasa de acero inoxidable con vidrio templado resistente a impactos y al calor cumple con los estándares **IP66**. Gracias a su diseño modular y su rápido montaje, estas luminarias son ideales para su instalación en entornos exigentes.

Amplias opciones de aplicación

Gracias a su diseño excepcionalmente robusto, su alto grado de protección y su amplio rango de temperaturas de funcionamiento, los proyectores FMV/NFMV/NSSFMV son ideales para aplicaciones en la industria petroquímica, plantas químicas, plantas de tratamiento de aguas residuales, plataformas petrolíferas, terminales de GNL, plantas de procesamiento de alimentos, molinos harineros, refinerías de azúcar e instalaciones interiores y exteriores. Las luminarias FMV/NFMV/NSSFMV están equipadas con un soporte de montaje ajustable que permite su instalación en pared, techo o cable. Los accesorios de montaje están disponibles bajo pedido.

Características del producto:

  • Proyectores LED FMV con módulos LED de alta eficiencia
  • Luminarias NFMV y NSSFMV para lámparas de descarga de alta presión con potencias de 150 W a 400 W
  • Amplio rango de temperatura de funcionamiento según el tipo: de -45 °C a +55 °C
  • Alto grado de protección IP66: ideal para condiciones ambientales adversas

LED FMV LED nFMV 25 l/50 l
Certificado de examen de tipo (gas) DEMKO 15 ATEX 1383X DEMKO 15 ATEX 1225X
Certificado de examen de tipo (polvo) DEMKO 15 ATEX 1377X DEMKO 15 ATEX 1226X
Certificado de conformidad IECEx IECEx UL 15.0029 IECEx UL 15.0040
Marcado según 2014/34/UE II 3 G Ex nA IIC T5/T4 Gc II 2 D Ex tb IIIC T85 °C/T80 °C Db II 3 G Ex nA IIC T4 Gc II 2 D Ex tb IIIC T85 °C Db IP66
Marcado según IECEx Ex nA IIC T5/T4 Gc Ex tb IIIC T85 °C/T80 °C Db Ex nA IIC T4 Gc Ex tb IIIC T85 °C Db IP66
Temperatura ambiente admisible -40 °C a +55 °C -30 °C a +50 °C (FMV 25L)
-30 °C a +45 °C (FMV 50L)
Vida útil de la fuente de luz 60.000 h, ta = +55 °C / 100.000 h, ta = +25 °C 50.000 h, ta = +55 °C / 100.000 h, ta = +25 °C
Tensión de alimentación 100 – 277 V CA / 180 – 250 V CC
Frecuencia 50 – 60 Hz
Factor de potencia φ ≥ 0,9
Alimentación electrónica
Clase de protección I
Lámpara/fuente de luz Sistema LED 28 – 131 W Sistema LED 263 W (FMV 25L) / 531 W (FMV 50L)
Color de la luz / CRI 5000 K / Ra 70, 3000 K / Ra 80 (bajo pedido) 5000 K / Ra 70
Dimensiones (L × An × Al) 394 × 178 × 305 mm 533 × 204 × 406 mm
533 × 204 × 825 mm (FMV 50L)
Terminales de conexión L, N y PE; 2 × 4 mm²
Color de la carcasa Gris
Material de la carcasa Aleación ligera de aluminio con revestimiento de pintura
Peso 1,45 kg 23,6 kg (FMV 25L) / 48,1 kg (FMV 50L)
Entradas de cable / Placas ciegas / Perforación Rosca metálica: 2 × M20 × 1,5, 1 × M20 ciega o 2 × M25 1,5, 1 × M25 con tapa Rosca metálica 2 × M25 × 1,5, 1 × M25 con tapa
Método de montaje Soporte de montaje
Grado de protección según EN 60529 IP66
Cubierta protectora Vidrio de borosilicato

Datos adicionales del LED FMV:

T5 T4 ... LED FMV 13L 112 W 13100 lm T4 ... LED 531 W 53890 lm T4 T3 LCIE 11 ATEX 1014 X LCIE 11 ATEX 1014 X (Gas)
Tipo Potencia Flujo luminoso nominal (± 10%) Clase de temperatura II 3 G – TU ≤ 40 °C Clase de temperatura II 3 G – TU ≤ 55 °C
FMV 3L LED 28 W 3189 lm T5 T4
FMV 5L LED 45 W 5183 lm
Certificado de examen de tipo (Polvo) DEMKO 10 ATEX 147285 LCIE 11 ATEX 3101 X (Polvo)
Certificado IECEx – IECEx CQM 12.0004X
Marcado según 2014/34/UE II 3 G Ex nR IIC T3 II 2 D Ex tb A21 IP66 T² II 3 G Ex nR IIC T3/T2 II 2 D Ex tb IIIC T² Db
Marcado IECEx – Ex nR IIC T3/T2 Gc Ex tb IIIC T125 °C/T205 °C IP66
Temperatura ambiente admisible -25 °C a +55 °C (≤ 400 W)
-25 °C a +50 °C (400 W)		 -45 °C a +55 °C (≤ 250 W)
-45 °C a +50 °C (400 W)
Tensión nominal 230 V ¹
Frecuencia 50 Hz ¹
Factor de potencia cos φ ≥ 0,9
Clase de protección I
Fuente de luz/lámpara Lámpara HSE/HIE 150 – 400 W
Casquillo de la lámpara E40 según IEC 60238
Potencia luminosa nominal Flujo ¹
Eficiencia luminosa 60% 68%
Dimensiones (L × An × Al) 600 × 458 × 173 mm 592 × 535 × 193 mm
Terminales de conexión L, N, PE; 2 × 4 mm² L, N, PE; 2 × 2,5 mm²
Color de la carcasa Gris Natural
Material de la carcasa Aleación de aluminio con revestimiento de pintura Acero inoxidable
Peso 15,5 kg 16,9 kg
Entradas de cable/Placas/Perforaciones 2 × M20 × 1,5 roscadas, 1 × M20 con tapón
Montaje Método Soporte de montaje
Clase de protección según EN 60529 IP66
Cubierta protectora/lente Vidrio de borosilicato

Datos adicionales para luminarias NFMV y NSSFMV:

Tipo Potencia Flujo luminoso nominal (3) Clase de temperatura II 3 G Máx. Temperatura superficial II 2 D
TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C
NFMV... HSE 150 W 14000 lm T5 T3 -- T100 °C T200 °C --
HSE 250 W 25000 lm T5 T3 -- T100 °C T200 °C --
HIE 250 W 19000 lm T3 T3 -- T200 °C T200 °C --
HSE / HIE 400 W 48000 lm / 33000 lm T3 T3 -- T200 °C T200 °C --
NSSFMV... HSE 150 W 14000 lm T4 T3 T3 T125 °C T135 °C T140 °C
HSE / HIE 250 W 25000 lm / 19000 lm T3 T3 T3 T160 °C T170 °C T175 °C
HSE / HIE 400 W 48000 lm / 33000 lm T3 T2 -- T195 °C T205 °C --
