Cables de silicona direccional - Serie de Shields S
Cables de silicona direccional - Serie de Shields S

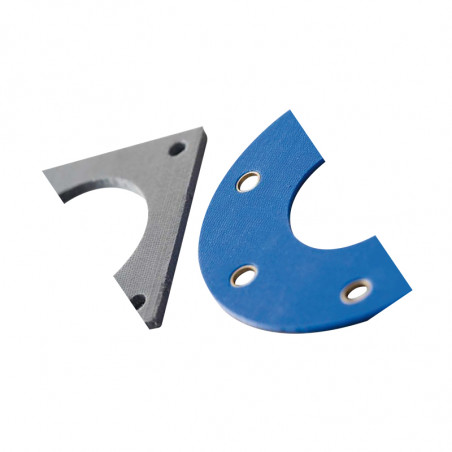

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: P & P Technology

Cables de silicona direccional - Serie de Shields S

1.8 KIERUNKOWE DRUTY W SILIKONIE - SERIA OSŁON S

Opis:

Nasz asortyment kierunkowych drutów w gumach silikonowych łączy w sobie doskonałą ochronę środowiska z wysoką skutecznością ekranowania. Produkty te zawierają matrycę pionowo zorientowanych drutów, które przebijają obie płaskie powierzchnie elastomeru i zapewniają około 100 punktów styku na centymetr kwadratowy. Materiały zawierające warianty z silikonem stałym (Osłony SP), silikonem gąbczastym (Osłony SS), jak również fluorosilikonem (Osłony FS), silikonem gąbczastym ognioodpornym(Osłony SG) i silikonem stałym ognioodpornym (Osłony SR) są produkowane w formie arkuszy lub taśm i są zwykle wytwarzane fabrycznie i cięte na profile uszczelniające zgodnie ze specyfikacjami klientów.

Zastosowanie:

Kierunkowe druty w silikonie są prawdopodobnie najbardziej wszechstronnymi materiałami uszczelniającymi. Wszystkie warianty zapewniają dobrą ochronę środowiska i są regularnie używane tam, gdzie potrzebna jest długa żywotność
i wysoka trwałość uszczelek stałych. Ze względu na trudniejszą naturę materiału oraz ze względu na to, że potrzebuje on dużej siły zamykającej poprzez stosunkowo sztywną pokrywę, która jest przymocowana śrubami w regularnych odstępach, zasadniczo nie nadaje się do uszczelek drzwiowych lub innych zastosowań, w których występuje regularne otwieranie i zamykanie. Możliwym wyjątkiem jest wariant gąbczastego silikonu.
Zazwyczaj są dostarczane w formie uszczelki, taśmy lub arkusza z czułym na nacisk podkładem samoprzylepnym, który utrzymuje uszczelkę pod nieobecność rowka lub kanału. Jeżeli dostępny jest rowek, forma uszczelki jest często połączeniem o-ring bez podkładu samoprzylepnego.
Ponieważ kierunkowe druty elastomerowe są szersze niż wyższe, przy określaniu parametrów drutu najpierw należy podać grubość, ponieważ będzie to długość osadzonych drutów. Następnie, jeśli wysokość musi być większa niż szerokość (np., aby pasowała do rowka), nie będzie wątpliwości, co do rzeczywistych potrzeb klienta.
Szczególną uwagę należy zwrócić na konstrukcję uszczelek, aby zapewnić, że osłony lub drzwi nie ulegną odkształceniu podczas kompresji. Często konieczne jest zastosowanie ograniczników w uszczelkach, aby zapobiec nadmiernej kompresji. Materiał powinien być ściśnięty o około 15% jego luźnej wysokości. Skontaktuj się z nami, aby uzyskać poradę techniczną.


Serie:
SP = Silikon Stały
SS = Silikon Gąbczasty
SR = Silikon Stały Ognioodporny
SG = Silikon Gąbczasty Ognioodporny
SF = Fluorosilikon Stały
SE = Krawędź bez drutu / Duo

Guma ze stałego silikonu ZZ-R-765 2b 40
Guma z silikonu gąbczastego AMS 3195
Guma z fluorosilikonu Mil-R-25988 Gr 50
Drut Monelowy BS3075-NA13 (średnica 0.11mm)
Aluminium 5056 AMS 4182 (średnica 0.13 mm)
Brąz fosforowy CuSn 6%   (średnica 0.114 mm)

Tolerancja:
Grubość do 1.0 mm + 0.25 mm -0.15 mm
Grubość powyżej ± 0.25 mm
Tolerancja szerokości na materiale arkusza ± 1.0

CZĘSTOTLIWOŚĆ FALA TŁUMIENIE
10 KHz H 55
100 KHz H 83
1 MHz H >100
1 MHz E >120
10 MHz E >120
100 MHz E >120
400 MHz E >100
1 GHz P 95
10 GHz P 85





GRUBOŚĆ [mm] SZEROKOŚĆ [mm] KOŃCÓWKA NR CZĘŚCI GRUBOŚĆ [mm] SZEROKOŚĆ [mm] KOŃCÓWKA NR CZĘŚCI
0.8 76 -0008-0760 1.6 3.2 -0016-0032
0.8 114 -0008-1140 1.6 4.8 -0016-0048
0.8 152 -0008-1520 1.6 6.4 -0016-0064
0.8 228 -0008-2280 1.6 9.5 -0016-0095
1.1 76 -0011-0760 1.6 12.7 -0016-0127
1.1 114 -0011-1140 1.6 15.9 -0016-0159
1.1 152 -0011-1520 2.4 3.2 -0024-0032
1.1 228 -0011-2280 2.4 4.8 -0024-0048
1.3 76 -0013-0760 2.4 6.4 -0024-0064
1.3 114 -0013-1140 2.4 9.5 -0024-0095
1.3 152 -0013-1520 2.4 12.7 -0024-0127
1.3 228 -0013-2280 2.4 15.9 -0024-0159
1.6 76 -0016-0760 3.2 3.2 -0032-0032
1.6 114 -0016-1140 3.2 4.8 -0032-0048
1.6 152 -0016-1520 3.2 6.4 -0032-0064
1.6 228 -0016-2280 3.2 9.5 -0032-0095
2.4 76 -0024-0760 3.2 12.7 -0032-0127
2.4 114 -0024-1140 3.2 15.9 -0032-0159
2.4 152 -0024-1520 4.8 4.8 -0048-0048
2.4 228 -0024-2280 4.8 6.4 -0048-0064
3.2 76 -0032-0760 4.8 9.5 -0048-0095
3.2 114 -0032-1140 4.8 12.7 -0048-0127
3.2 152 -0032-1520 4.8 15.9 -0048-0159
3.2 228 -0032-2280 6.4 6.4 -0064-0064
4.8 76 -0048-0760 6.4 9.5 -0064-0095
4.8 114 -0048-1140 6.4 12.7 -0064-0127
4.8 152 -0048-1520 6.4 15.9 -0064-0159
4.8 228 -0048-2280 6.4 19.1 -0064-0191
6.4 76 -0064-0760 6.4 25.4 -0064-0254
6.4 114 -0064-1140 8.0 8.0 -0080-0080
6.4 152 -0064-1520 8.0 9.5 -0080-0095
6.4 228 -0064-2280 8.0 12.7 -0080-0127
8.0 76 -0080-0760 8.0 15.9 -0080-0159
8.0 114 -0080-1140 8.0 19.1 -0080-0191
8.0 152 -0080-1520 8.0 25.4 -0080-0254
8.0 228 -0080-2280 12.7 12.7 -0127-0127
9.5 76 -0095-0760 12.7 15.9 -0127-0159
9.5 114 -0095-1140 12.7 19.1 -0127-0191
9.5 152 -0095-1520 12.7 25.4 -0127-0254
9.5 228 -0095-2280 15.9 15.9 -0159-0159

Przykład zamówienia
SP-M-0016-0127-S/ A to Silikon Stały z drutem Monelowym o grubości 1.6 mm x 12.7 mm szerokości z samoprzylepnym wykończeniem.
SS-A-0032-1520-N/ A to Silikon Gąbczasty z drutem Aluminiowym o grubości 3.2 mm x 152 mm szerokości, bez kleju.

KIERUNKOWE DRUTY W SILIKONIE - SERIA SE
Opis:
Szerokości bez drutu można zamawiać, gdy przekrój materiału ma druty wzdłuż jednej krawędzi lub wzdłuż obu krawędzi bez żadnych drutów w środku. Zapewnia to uszczelnienie ciśnieniowe i osłonę EMI w jednym elemencie, ale zmniejsza siłę ściskającą potrzebną do dopasowania uszczelki. Warianty z dwóch materiałów (Duo) mogą również zapewnić zalety uszczelki
fluorosilikonowej z ekonomiczną efektywnością zwykłego silikonu poprzez powiązanie bez drutu fluoro-krawędzi do standardowego arkusza lub taśmy podczas procesu formowania. Wyprodukowane uszczelki mają krawędź bez drutu, zewnętrzną krawędź odporną na zanieczyszczenia, odpowiednią do zastosowań, w których luźne przewody mogą powodować problemy, gdy uszczelki są poddawane działaniu rozpuszczalników lub węglowodorów i które mogą zmięknąć i pęcznieć.
Prosimy o kontakt z biurem sprzedaży, aby uzyskać dalsze szczegóły i omówić swoje wymagania.

SERIE TYP DRUTU GRUBOŚĆ/SZEROKOŚĆ WYKOŃCZENIE
SP = Pełny Silikon M = Monel xxxx-xxxx S/A = Samoprzylepne
SS = Silikon Gąbczasty A = Aluminium   N/A = bez kleju
SR = Silikon Stały Ognioodporny P = Brąz fosforowy
SG = Silikon Gąbczasty Ognioodporny
SF = Fluorosilikon Stały
SE = Krawędź drutu / Duo

Uwaga: Standardowa długość materiału wynosi 900 mm

Przykład zamówienia
SP-M -0016-0127-S/ A to Silikon Stały z drutem Monelowym o grubości 1.6 mm x 12.7 mm szerokości z wykończeniem samoprzylepnym.
SS-A-0032-1520-N/ A to Silikon Gąbczasty z drutem Aluminiowym o grubości 3.2 mm x 152 mm szerokości z wykończeniem bez kleju.
