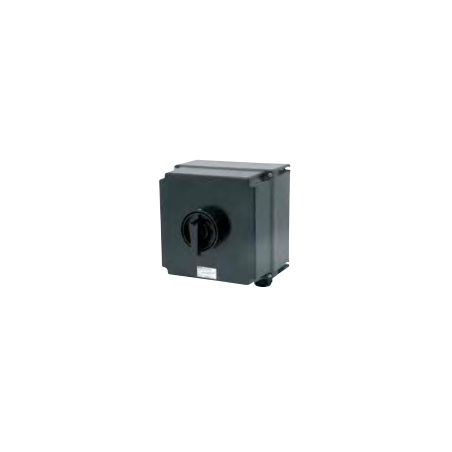

Disyuntor principal Ex 40A GHG 263 0048 R0006

Seguridad para su protección Los interruptores automáticos principales CEAG están disponibles en varias versiones y pueden protegerse contra la activación accidental gracias a un bloqueo integrado que permite instalar hasta tres candados en la posición OFF. Capacidad de conmutación completa para motores de la categoría AC-3 La capacidad de conmutación completa para motores de la categoría AC-3 y las propiedades de aislamiento según la norma EN 60947-4-1, con apertura obligatoria de los contactos principales según la norma EN 60204-1, son solo algunas de las características importantes que ofrecen los interruptores automáticos principales CEAG. Los interruptores automáticos principales se caracterizan por su fácil instalación y terminales de conexión de fácil acceso. Las versiones fabricadas en poliamida resistente a impactos o poliéster reforzado con fibra de vidrio ofrecen un alto grado de protección IP66. Para corrientes de hasta 180 A.

Se pueden suministrar opcionalmente con bridas roscadas o de encaje a presión de plástico o latón. Pueden equiparse con bridas roscadas.

Los interruptores automáticos principales de >180 A se fabrican en carcasas metálicas. Aprobado internacionalmente.

Parámetros técnicos:

Parámetro	Especificación
Marcado según 2014/34/UE	II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificado de examen CE de tipo	PTB 99 ATEX 1161
Certificado de conformidad IECEx	BKI 07.0012
Marcado IECEx	Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Temperatura ambiente admisible	De –20 °C a +40 °C °C*
Tensión nominal	hasta máx. 690 V
Corriente nominal	máx. 40 A
Frecuencia	50/60 Hz
Poder de cierre/seccionamiento AC-3 según EN 60947-3	Ue 230 V / Ie 40 A Ue 400 V / Ie 40 A Ue 500 V / Ie 40 A Ue 690 V / Ie 32 A
Fusible	Hasta 400 V CA: 80 A gG Hasta 500 V CA: 80 A gG Hasta 690 V CA: 63 A gG
Conectores – contacto principal	2 x 16 mm²
Clase de protección	I
Grado de protección según EN 60529	IP66
Prensaestopas / Orificios de montaje	Palanca M25: ver detalles del pedido Palanca M40: ver detalles Opción: brida metálica con rosca
Peso	Versión de 3 polos: aprox. 2,30 kg Versión de 6 polos: aprox. 6,50 kg
Material de la carcasa	Poliéster reforzado con fibra de vidrio
Color de la carcasa	Negro
Con candado	Se puede bloquear en la posición OFF con 3 candados disponibles comercialmente (⌀ máx. 6 mm)

* Otros rangos de temperatura disponibles a petición
