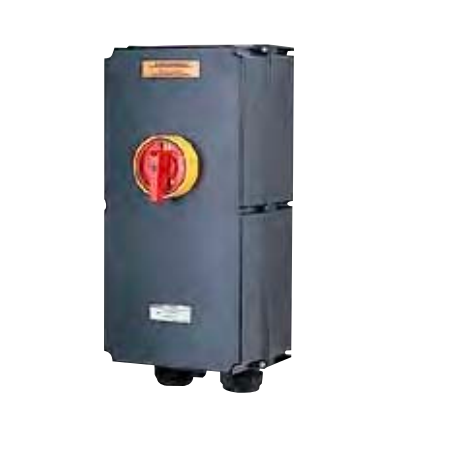

Interruptor de seguridad Ex 125A GHG 265 0015 R0002

Seguridad para su protección Los interruptores de seguridad CEAG pueden protegerse contra activaciones accidentales gracias a un sistema de bloqueo integrado que admite hasta tres candados en la posición OFF (apagado). Para evitar manipulaciones, las tapas de la caja no pueden abrirse en la posición bloqueada sin causar daños permanentes. Capacidad de conmutación AC-3 completa Todos los interruptores de seguridad CEAG ofrecen capacidad de conmutación del motor completa según la categoría de uso AC-3 y propiedades de aislamiento según la norma EN 60947-4-1, con apertura forzada de los contactos principales. También están disponibles versiones opcionales con función de PARADA DE EMERGENCIA, conforme a la norma EN 60204-1. Contactos auxiliares adicionales con cierre retardado o anticipado (opcionales) proporcionan doble seguridad en condiciones de conmutación extremas. Fácil instalación Los interruptores de seguridad CEAG están diseñados para una fácil instalación y un cómodo acceso a los terminales. Conexiones.

Las versiones de poliamida resistente a impactos o poliéster reforzado con fibra de vidrio ofrecen protección IP66 para interruptores automáticos de hasta 180 A. Opcionalmente, pueden equiparse con bridas de sujeción de plástico o latón. Los interruptores de seguridad para corrientes de hasta 630 A se suministran en envolventes metálicas con opción de bridas atornilladas.

Grupo de Explosión IIB

Los interruptores de seguridad con un rango de corriente de 210-630 A también están disponibles en una versión para el Grupo de Explosión IIB, que cumple con los requisitos de la mayoría de las aplicaciones.

Interruptores en envolvente para aislar instalaciones durante reparaciones y mantenimiento

Los interruptores automáticos GHG 26 (10-160 A) y GHG 981 (25-80 A) han sido homologados para cumplir con la nueva norma IEC 62626-1, Clase 1. La nueva norma IEC 62626-1 especifica los requisitos de los interruptores de seguridad (seccionadores) utilizados para desconectar equipos durante las tareas de servicio y mantenimiento. Estos requisitos son más estrictos que los de la norma IEC 60947-3, que anteriormente no regulaba esta área.

La norma divide los productos en dos clases:

• Clase 0: para uso general
• Clase 1: para condiciones de funcionamiento severas y difíciles

Todos los productos instalados en zonas peligrosas ATEX/IECEx deben cumplir los requisitos de la Clase 1.

Los requisitos para esta clase incluyen: resistencia mecánica mínima, grado de protección IP adecuado, resistencia a la manipulación, resistencia a la temperatura, la vibración y la corrosión, capacidad de conmutación y capacidad de bloqueo.

Datos técnicos:

Parámetro	Descripción
Marcado conforme a la Directiva 2014/34/UE	II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificado de examen CE de tipo	3/4 polos: PTB 99 ATEX 1164 6 polos: PTB 00 ATEX 1073
Certificado de conformidad IECEx	BKI 07.0005
Marcado según IECEx	Ex de IIC T6 / Ex tD A21 IP66 T53 °C
Temperatura ambiente admisible	–20 °C a +40 °C*
Tensión nominal	hasta un máximo de 690 V
Frecuencia	50/60 Hz
Poder nominal de cierre/seccionamiento AC-3 según EN 60947-3	Ue 230 V / Ie 125 A Ue 400 V / Ie 125 A Ue 500 V / Ie 125 A Ue 690 V / Ie 125 A
Interruptor de mantenimiento según IEC 62626-1	Clase 1
Fusible recomendado	Hasta 400 V CA: 200 A gG Hasta 500 V CA: 200 A gG Hasta 690 V CA: 160 A gG
Bornes de conexión	Contacto principal: 3/4 polos: 1 × 50/70 mm² 6 polos: 6 × 95 mm² / 2 × 95 mm² Contacto auxiliar/de señal: 2 × 4 mm² (opcional)
Clase de protección	I
Clase de protección según EN 60529	IP66
Entradas de cable / Orificios de la carcasa	Entrada M25 – Ver detalles del pedido Entrada M40 – Ver detalles del pedido Entrada M63 – Ver detalles del pedido Opción: Metal roscado Brida
Peso	3/4 polos: Aprox. 16 kg 6 polos: Aprox. 31 kg
Material de la carcasa	3/4 polos: Fibra de vidrio reforzada con poliéster 6 polos: Acero inoxidable con recubrimiento en polvo
Color de la carcasa	3/4 polos: RAL 7032 6 polos: Negro
Contacto auxiliar (opcional)	1 × NA – cierre retardado; apertura anticipada 1 × NC – cierre anticipado; Apagado retardado
Bloqueable con candado	Bloqueable en la posición OFF con 3 candados disponibles comercialmente (Ø máx. 6 mm)

*Otros rangos de temperatura disponibles bajo pedido.
