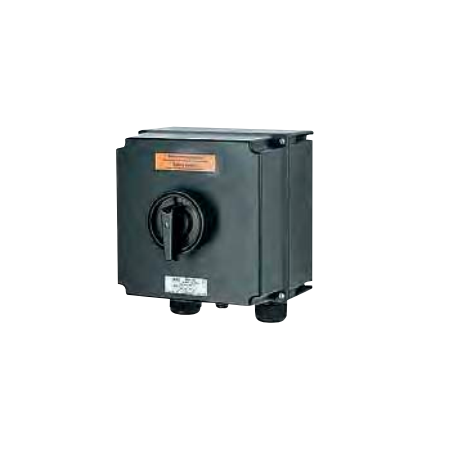

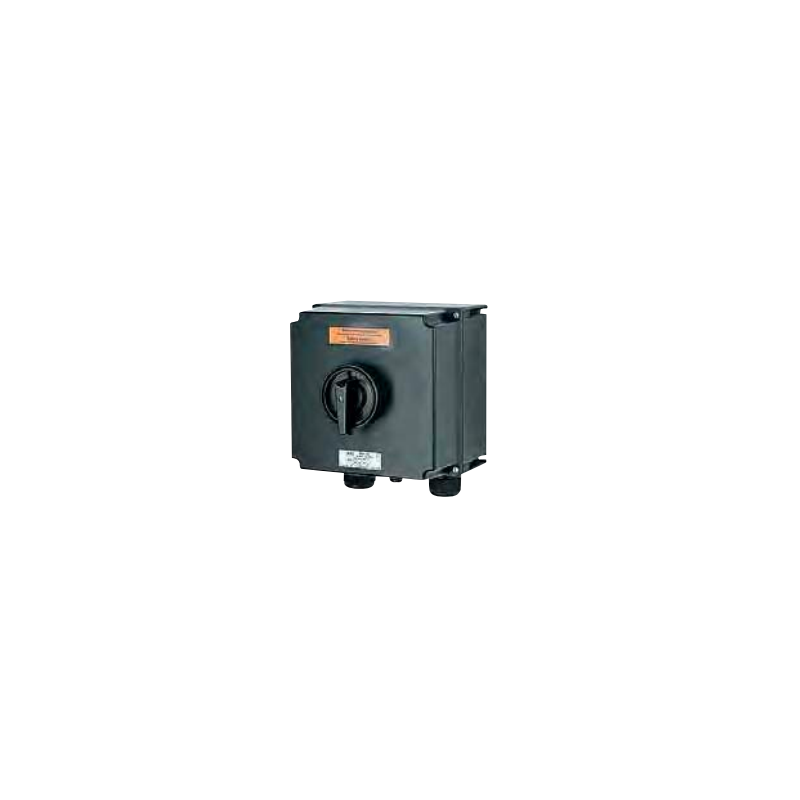

Interruptor de seguridad Ex 80A GHG 264 0025 R0004

Seguridad para su protección Los interruptores de seguridad CEAG pueden protegerse contra activaciones accidentales gracias a un sistema de bloqueo integrado que admite hasta tres candados en la posición OFF (apagado). Para evitar manipulaciones, las tapas de la caja no pueden abrirse en la posición bloqueada sin causar daños permanentes. Capacidad de conmutación AC-3 completa Todos los interruptores de seguridad CEAG ofrecen capacidad de conmutación del motor completa según la categoría de uso AC-3 y propiedades de aislamiento según la norma EN 60947-4-1, con apertura forzada de los contactos principales. También están disponibles versiones opcionales con función de PARADA DE EMERGENCIA, conforme a la norma EN 60204-1. Contactos auxiliares adicionales con cierre retardado o anticipado (opcionales) proporcionan doble seguridad en condiciones de conmutación extremas. Fácil instalación Los interruptores de seguridad CEAG están diseñados para una fácil instalación y un cómodo acceso a los terminales. Conexiones.

Las versiones de poliamida resistente a impactos o poliéster reforzado con fibra de vidrio ofrecen protección IP66 para interruptores automáticos de hasta 180 A. Opcionalmente, pueden equiparse con bridas de sujeción de plástico o latón. Los interruptores de seguridad para corrientes de hasta 630 A se suministran en envolventes metálicas con opción de bridas atornilladas.

Grupo de Explosión IIB

Los interruptores de seguridad con un rango de corriente de 210-630 A también están disponibles en una versión para el Grupo de Explosión IIB, que cumple con los requisitos de la mayoría de las aplicaciones.

Interruptores en envolvente para aislar instalaciones durante reparaciones y mantenimiento

Los interruptores automáticos GHG 26 (10-160 A) y GHG 981 (25-80 A) han sido homologados para cumplir con la nueva norma IEC 62626-1, Clase 1. La nueva norma IEC 62626-1 especifica los requisitos de los interruptores de seguridad (seccionadores) utilizados para desconectar equipos durante las tareas de servicio y mantenimiento. Estos requisitos son más estrictos que los de la norma IEC 60947-3, que anteriormente no regulaba esta área.

La norma divide los productos en dos clases:

• Clase 0: para uso general
• Clase 1: para condiciones de funcionamiento severas y difíciles

Todos los productos instalados en zonas peligrosas ATEX/IECEx deben cumplir los requisitos de la Clase 1.

Los requisitos para esta clase incluyen: resistencia mecánica mínima, grado de protección IP adecuado, resistencia a la manipulación, resistencia a la temperatura, la vibración y la corrosión, capacidad de conmutación y capacidad de bloqueo.

Datos técnicos:

Parámetro	Descripción
Marcado conforme a la Directiva 2014/34/UE	II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificado de examen CE de tipo	PTB 00 ATEX 1091
Certificado de conformidad IECEx	BKI 07.0010
Marcado IECEx	Ex ed ia IIC T6 / Ex tD A21 IP66 T53 °C
Temperatura ambiente admisible	–20 °C a +40 °C*
Tensión nominal	hasta un máximo de 690 V
Corriente nominal	máx. 80 A
Frecuencia	50/60 Hz
Poder de cierre/seccionamiento CA-3 según EN 60947-3	Ue 230 V / Ie 80 A Ue 400 V / Ie 80 A Ue 500 V / Ie 80 A Ue 690 V / Ie 80 A
Poder de corte nominal: Conmutación/seccionamiento CC-1 / CC-23 según EN 60947-3	Ue 60 V / Ie 80 A (1 contacto) Ue 120 V / Ie 80 A (2 contactos conectados en serie)
Seccionador de mantenimiento según IEC 62626-1	Clase 1
Fusible recomendado	Hasta 400 V CA: 160 A gG Hasta 500 V CA: 160 A gG Hasta 690 V CA: 125 A gG
Bornes de conexión	Contacto principal: 2 × 25 mm² Contacto auxiliar/de señal: 2 × 4 mm² (opcional)
Clase de protección	I
Grado de protección según EN 60529	IP66
Pasadores de cable/aberturas de la carcasa	Prensaestopas M25 - detalles en orden Prensaestopas M32 - detalles en orden Prensaestopas M50 - detalles en orden Opción: brida metálica con rosca
Peso	Versión de 3/4 polos: aprox. 6,5 kg Versión de 6 polos: aprox. 9,0 kg
Material de la carcasa	Poliéster reforzado con fibra de vidrio
Color de la carcasa	Negro
Contacto auxiliar (opcional)	1 contacto NA: encendido retardado; apagado anticipado 1 contacto NC: encendido anticipado; Apagado retardado
Bloqueable con candado	Bloqueable en la posición OFF con 3 candados disponibles comercialmente (Ø máx. 6 mm)

*Otros rangos de temperatura disponibles bajo pedido.
