Fabricante: Eaton / CEAG

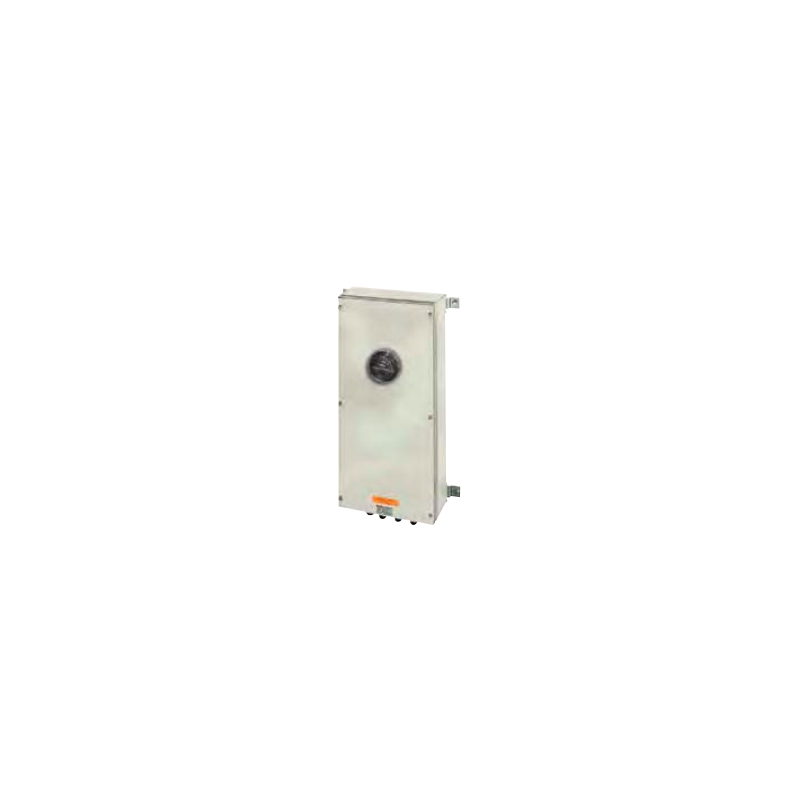

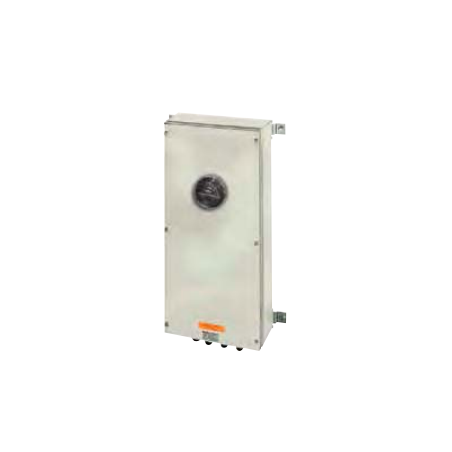

Interruptor de seguridad para zonas 22 (100 A) GHG 981 0048 R0246

  • GHG 981 0048 R0246
  • Material
  • Corriente nominal 100 A
  • Tamaño
Tabla general para todos los GEI 981: Examen de tipo Certificado
Parámetro Valor
Etiquetado según 2014/34/UE II 3 D Ex tc IIIC T80 °C Dc
CCH 15 ATEX 1001
Temperatura ambiente admisible De -55 °C a +40 °C / +45 °C / +50 °C / +55 °C – consulte las instrucciones de uso
Clase de resistencia mecánica (IK) según EN 50102 IK 09 = 10 J
Tensión nominal Hasta 690 V
Corriente nominal Consultar información de pedido
Frecuencia 50 – 60 Hz
Interruptor de aislamiento para trabajos de servicio según IEC 62262-1 Clase 1 (25 A – 80 A)
Clase de protección I y II
Clase de protección según EN 60529 IP66
Contacto auxiliar 1 NA (normalmente abierto) con retardo de encendido, apagado y encendido
1 NC (normalmente cerrado) con retardo de encendido, apagado y encendido
Bloqueable con candado Bloqueable en posición de apagado con 3 candados comerciales.
Color de la carcasa Plástico = Negro / Chapa de acero = RAL 7032 / Acero inoxidable 316L = Electropulido

Tabla detallada de los diferentes tipos de GEI

Tipo GEI 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Fusible Hasta 415 V CA: 50 A gG
Hasta 690 V CA: 50 A gG 		Hasta 415 V CA: 50 A gG
Hasta 690 V CA: 80 A gG 		Hasta 415 V CA: 100 A gG
Hasta 690 V CA: 100 A gG
Capacidad de conmutación CA-3 según EN 60947-3 Anexo A Hasta 415 V:
25 A / 3 polos
23 A / 4,6 polos
Hasta 690 V:
14 A / 3 polos
14 A / 4,6 polos 		Hasta 415 V:
40 A / 3 polos
40 A / 6 polos
Hasta 690 V:
22 A / 3 polos
17 A / 6 polos 		Hasta 415 V:
71 A / 3 polos
55 A / 6 polos
Hasta 690 V:
23 A / 3 polos
17 A / 6 polos
Bornes de conexión 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Tipo GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Fusible Hasta 415 V CA: 315 A gG
Hasta 690 V CA: 355 A gG 		Hasta 415 V CA: 315 A gG
Hasta 690 V CA: 355 A gG 		Hasta 415 V CA: 315 A gG
Hasta 690 V CA: 355 A gG
Capacidad de conmutación AC-3 según EN 60947-3 Anexo A 100 A 160 A 250 A
Conexión Terminales 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Tipo GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Fusible Hasta 415 V CA: 500 A gG
Hasta 690 V CA: 500 A gG 		Hasta 415 V CA: 800 A gG
Hasta 690 V CA: 800 A gG 		Hasta 415 V CA: 800 A gG
Hasta 690 V CA: 800 A gG
Capacidad de conmutación AC-3 según EN 60947-3 Anexo A 400 A 630 A 700 A
Bornes de conexión 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
