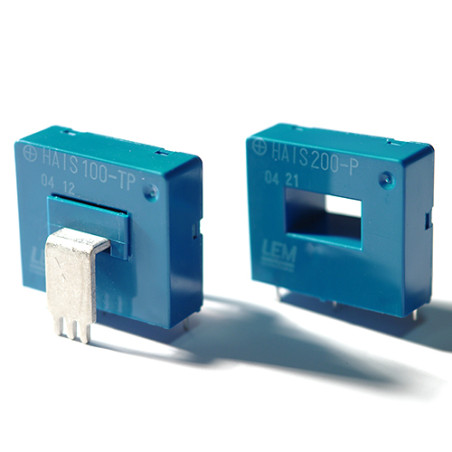

Transductor de corriente HAIS 100-P
Transductor de corriente HAIS 100-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HAIS 100-P

  • HAIS 100-P
  • Precisión 1
  • Corriente nominal (A) 100
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 50
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto
Descripción:

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:
  • Medición basada en el efecto Hall
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Tensión de prueba de aislamiento: 2500 V
  • Carcasa de plástico aislante, conforme a la norma UL 94-V0
  • Tamaño compacto para ahorrar espacio
  • Un solo diseño para un amplio rango de corriente
  • Alta inmunidad a interferencias externas
  • Entrada/salida Uref
Aplicaciones:
  • Variadores de velocidad CA y servovariadores
  • Convertidores estáticos para CC Motores
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

ParámetroValor
Corriente primaria nominal (RMS)100 A
Rango de medición de la corriente primaria±300 A
Error en la corriente primaria Ipn y temperatura Ta = 25 °C≤ ±1%· Ipn
Sensibilidad nominal a la corriente primaria Ipn0,625 V/I_pn
Tensión de salida (analógica) a la corriente primaria IpnU_OE+〖0,625∙I〗_p/I_pn V
Tensión de referenciaTensión de salida2,5 ±0,025 V
Impedancia de salidaTípica 200 Ω
Impedancia de carga≥ 200 kΩ
Resistencia de carga≥ 2 kΩ
Resistencia de salida interna< 5 Ω
Tensión de alimentación (±5 %)5 V
Consumo de corriente con una fuente de alimentación de 5 V< 19 mA
Temperatura de funcionamiento-40 ÷ 85 °C
Almacenamiento Temperatura-40÷85 °C
Peso20 g
Tamaño del orificio del cable primario15,3 x 8,2 mm
Respuesta de frecuencia (-3 dB)CC ÷ 50 kHz
Menos
Lee mas
111,93 PLN
111,93 PLN Precio bruto / uds.
91,00 PLN Precio neto / pz.
Impuestos incluidos

Disponibilidad: Tenga en cuenta que este producto está agotado
