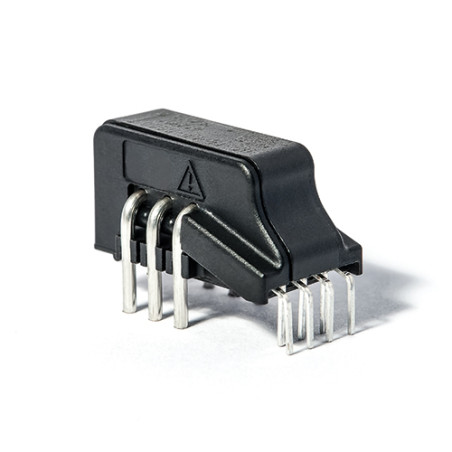

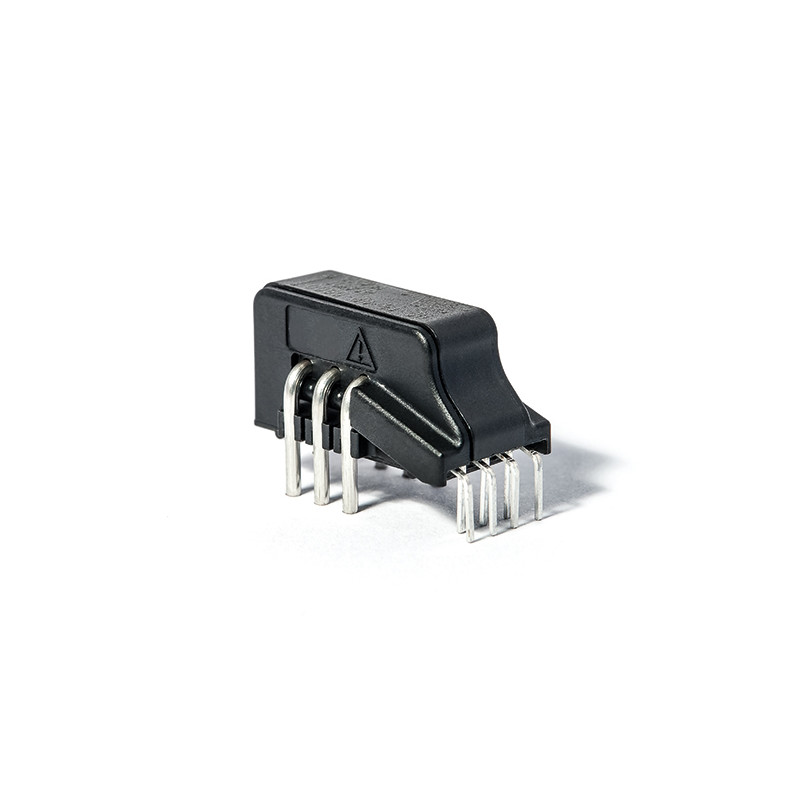

Transductor de corriente HO 15-NP
Transductor de corriente HO 15-NP

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HO 15-NP

  • HO 15-NP
  • Precisión 1
  • Corriente nominal (A) 15
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Sistemas de accionamiento/alimentación para automoción/energías renovables/máquinas de soldar
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 250
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Medición de efecto Hall
  • Transductor de corriente multirango para circuito impreso
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Tensión de prueba aislada: 4300 V
  • Bajo consumo de energía
  • Perfil excepcionalmente bajo de 12 mm
  • Alimentación única de +5 V
  • Desplazamiento y sensibilidad fijos
  • Detección de sobrecorriente: 2,63 × IP N (valor pico)
  • Control de memoria
  • Alta inmunidad a interferencias externas
  • Tamaño compacto para ahorrar espacio Espacio
  • Aislamiento robusto
  • Tiempo de retardo corto

Aplicaciones

  • Variadores de velocidad CA
  • Convertidores estáticos para variadores de motor CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
  • Inversor solar en el lado de CC del inversor (MPPT)
  • Caja de conexiones

Datos técnicos

Parámetro Valor
Voltaje máximo de alimentación (en reposo) 6,5 V
Temperatura máxima del conductor primario 120 °C
Voltaje de descarga electrostática (HBM) 2 kV
Voltaje de alimentación 5 V CC
Voltaje de salida 0 ÷ 5 V
Operación Temperatura -40÷105 °C
Temperatura de almacenamiento -40÷105 °C
Peso 5 g
Corriente primaria nominal RMS Ip 15 A
Rango de medición de la corriente primaria ±37,5 A
Corriente de consumo de energía 19 mA
Referencia Voltaje 2.5 V
Voltaje de referencia externo 0.5 ÷ 2.65 V
Rango de voltaje de entrada Uout-Uref ±2 V
Sensibilidad nominal 100 mV/A (800 mV para corriente nominal Ip, alimentación de 5 V)
Error de sensibilidad ±0.5 %
