Transductor de corriente HX 25-P
Transductor de corriente HX 25-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

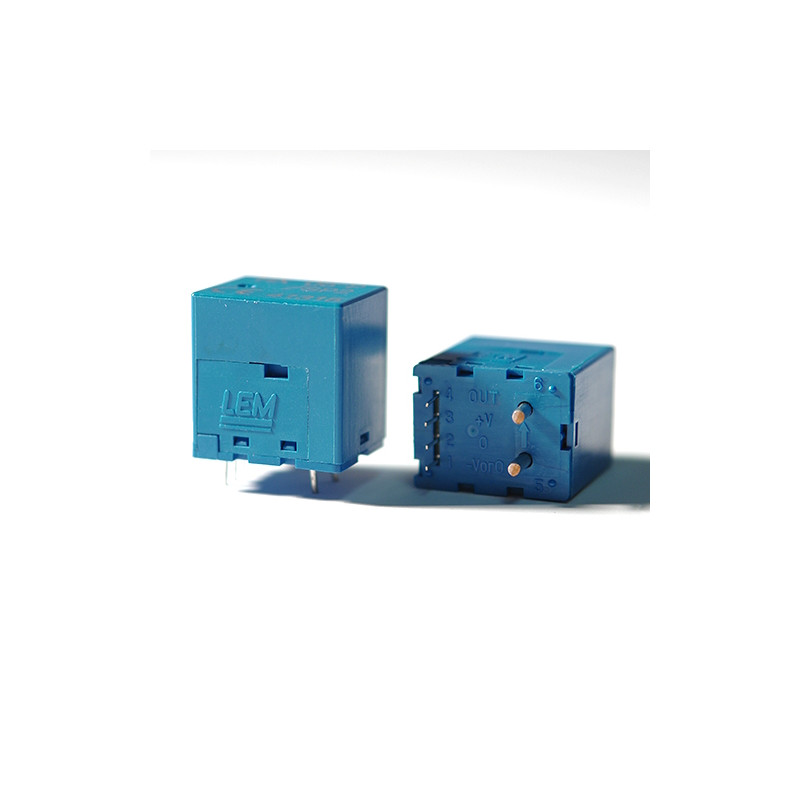

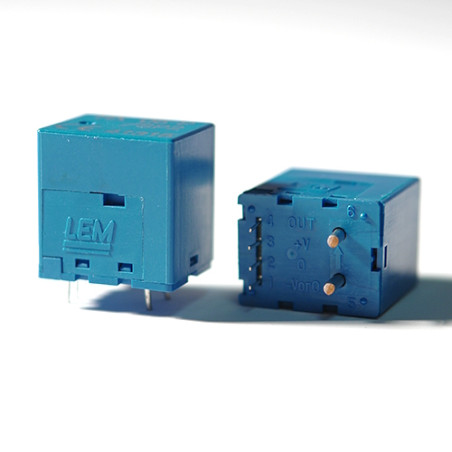

Transductor de corriente HX 25-P

  • HX 25-P
  • Precisión 1
  • Corriente nominal (A) 25
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -25
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 50
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto
Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Medición basada en el efecto Hall
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Tensión de aislamiento de 3000 V
  • Bajo consumo de energía
  • Rango de medición extendido (3 × IPN)
  • Alimentación ±12…15 V
  • Carcasa de plástico aislante conforme a la norma UL 94-V0
  • Baja pérdida de inserción
  • Alta inmunidad a interferencias externas
  • Su pequeño tamaño ahorra espacio
  • Fácil instalación con manejo automático Sistema

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Sistemas de alimentación conmutada (SMPS)
  • Dispositivos eléctricos

Datos técnicos

Parámetro Valor
Corriente RMS primaria nominal (IPN) 25 A
Rango de medición de corriente primaria (IPM) ±75 A
Diámetro del conductor primario x espiras (mm) 1,6 d x 2 T
Tensión de salida (analógica) para ±Ipn, RL=10 kΩ, TA=25 °C ±4 V
Resistencia interna de salida < 50 Ω
Resistencia de carga ≥ 10 kΩ
Tensión de alimentación (±5%) ±15 V
Consumo de corriente < ±15 mA
Error en la corriente primaria Ipn y temperatura TA=25 °C (sin offset) < ±1 %· IPN
Respuesta de frecuencia (-3 dB) CC…50 kHz
Temperatura de trabajo -25÷85 °C
Almacenamiento Temperatura -25÷85 °C
Peso < 8 g
