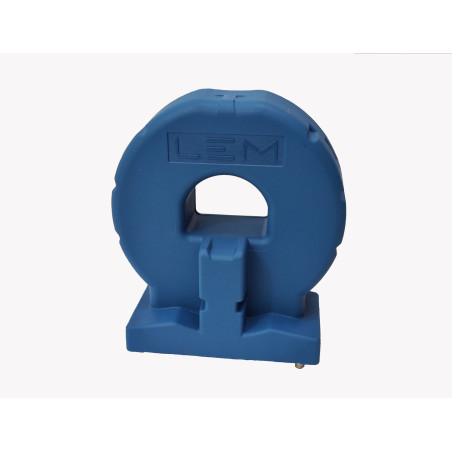

Transductor de corriente LWSR 250-P
Transductor de corriente LWSR 250-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente LWSR 250-P

  • LWSR 250-P
  • Precisión 0.83
  • Corriente nominal (A) 250
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Sistemas de accionamiento/alimentación para automoción/energías renovables/máquinas de soldar
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 200
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено

Especificaciones Técnicas

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características Principales
  • Muy baja deriva de offset
  • Transductor de corriente multirango de lazo cerrado
  • Tensión de alimentación unipolar
  • Muy buena inmunidad D/Dt
Aplicaciones
  • Inversores solares
  • Variadores de velocidad CA y servomotores
  • Aplicaciones alimentadas por batería
  • SAI (Sistemas de Alimentación Ininterrumpida)
  • Sistemas de Alimentación de Modo Conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones Soldadura
Datos técnicos
Parámetro Valor
Tensión de alimentación 5 V
Tensión máxima de alimentación 7 V
Corriente primaria RMS 250 A
Corriente primaria RMS máxima 2500 A (10 veces la corriente primaria (nominal))
Medición de la corriente primaria Rango -380…380 A
Temperatura máxima del conductor primario 110 °C
Temperatura ambiente máxima 105 °C
Tensión de salida 0…5 V CC
Tensión de referencia (para corriente primaria Ip=0) 2,5 V
Tensión de salida (para corriente primaria Ip=0) Referencia de tensión
Nominal Sensibilidad 3,125 mV/A
