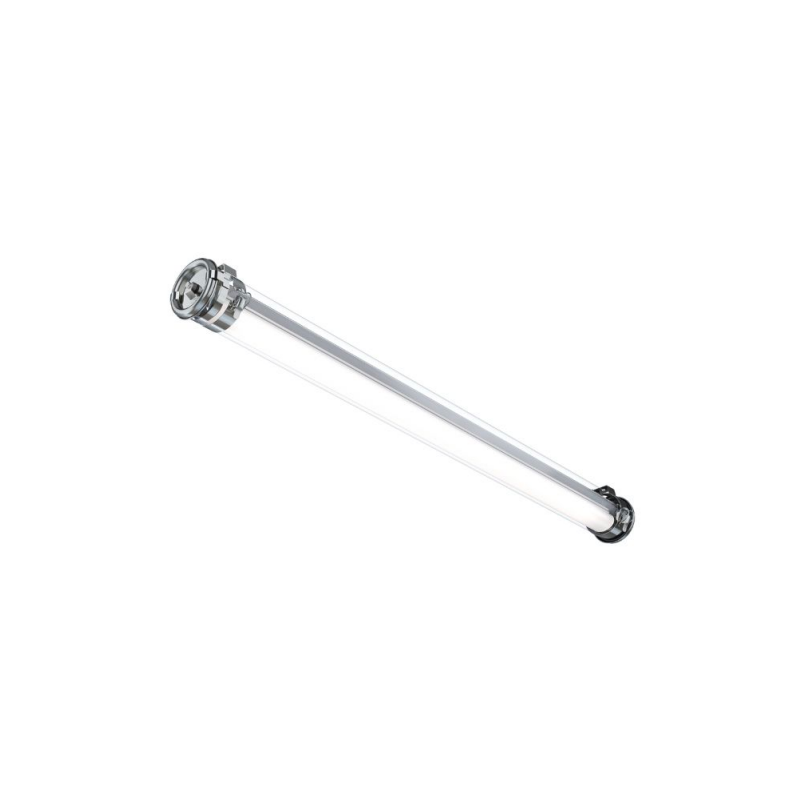

BOYLE Xtrem 19853030

Tubos de vidrio de borosilicato de ø100 y ø133 para uso en atmósferas extremadamente o altamente corrosivas en las zonas ATEX 2, 21 y 22. Diseñada para las condiciones más extremas, la luminaria BOYLE es la solución más segura del mercado para las zonas ATEX 2, 21 y 22. Ofrece los más altos niveles de resistencia y estanqueidad gracias a una carcasa de una sola pieza que protege la electrónica y es resistente a altas temperaturas y sistemas eléctricos de alto riesgo. La resistencia química está garantizada por el uso de materiales difusores fiables: vidrio de borosilicato IK07 o composite coextruido IK10. Toda la luminaria es fácil de desmontar y reparar, lo que contribuye a su excepcional durabilidad.

Opciones

Entrada de cable
Tipo	Rango de diámetro	Material	1 prensaestopas	Ø8–13 mm	Poliamida	113
Ø10–15 mm	Poliamida	116
Ø6–14 mm	Latón niquelado	113LN
2 prensaestopas (1 obstruido)	Ø8–13 mm	Poliamida	213
	Ø10–15 mm	Poliamida	216
	Ø6–14 mm	Latón niquelado	213LN

Soportes de montaje
Descripción	Código
Bandas de montaje reforzadas	BRS
Amarres reforzados con tornillo HSHC	BRV

3000K

Temperatura de color
Temperatura	Código
830
4000K	840

Gestión de la iluminación
Función	Código
Control electrónico de atenuación DALI	RD

Iluminación de emergencia
Función
Iluminación de emergencia autónoma de 1 hora con batería de LiFePO₄ de larga duración (para luminarias de longitud ≥ 995 mm), Tmáx = 30 °C

Materiales
Descripción del material	Código
Carcasa de policarbonato	PO
Carcasa de PC/PMMA de alta resistencia química	POME
Tapas y soportes de montaje de acero inoxidable 304L	–
Tapas y soportes de montaje de acero inoxidable 316L	MR

Especificación

Características técnicas
Parámetro	Descripción
Fuente de luz	Módulo LED reemplazable de alta eficiencia (CRI >80, 3 SDCM) 70.000 h L80/B10 a temperatura máxima de funcionamiento Sin riesgo fotobiológico: Ninguno (RG0)
Óptica	Óptica difusora especial con acabado satinado
Gestión térmica	Aluminio Disipador térmico
Fuente de alimentación (equipo de control)	Fuente de alimentación de CC de alta fiabilidad, reforzada mecánica y térmicamente Resistencia a sobretensiones: 320 V CA durante 48 horas Soporta sobretensiones de hasta 4 kV Compatible con redes TN, TT e IT sin restricciones Compatible con fuentes de alimentación centrales
Tensión de la fuente de alimentación	198–264 V, 0/50/60 Hz
Clase de protección eléctrica	Clase I
Temperatura de funcionamiento	De –20 °C a +50 °C

Fácil instalación y mantenimiento
Elemento	Descripción
Conexión	Con prensaestopas ATEX de poliamida para cables de Ø8–13 mm Versión con 1 prensaestopas: 3 conectores de 2,5 mm² (desmontables) Versión con 2 prensaestopas: 5 conectores de 2,5 mm² (doble, Desmontable)
Montaje	Montaje con 2 bandas de acero con espaciado ajustable y rotación de 360°
Mantenimiento del LED	Módulos LED y fuente de alimentación fácilmente reemplazables Se puede abrir de forma segura en entornos explosivos (sin carga)

Juntas

Materiales
Elemento	Descripción
Carcasa	Vidrio de borosilicato
Tapas y Bandas	Acero inoxidable 304L
EPDM curado con peróxido
Construcción	Carcasa de una sola pieza con alta resistencia mecánica y química Estanqueidad duradera gracias al montaje axial con junta

Normas y resistencias
Parámetro	Valor
ATEX / IECEx	IEC 60079-0, IEC 60079-15, IEC 60079-31
Marcado	II 3G Ex ec IIC T4 Gc – II 2D Ex tb IIIC T70 °C Db IP66/IP68
Grado de estanqueidad	IP66, IP68, IP69K
Resistencia al impacto (IK)	IK07
Resistencia al fuego	Material no inflamable
Resistencia a la vibración	Cumple con los requisitos de la norma EN 60598-1 (probado según la norma IEC 60068-2-6)
