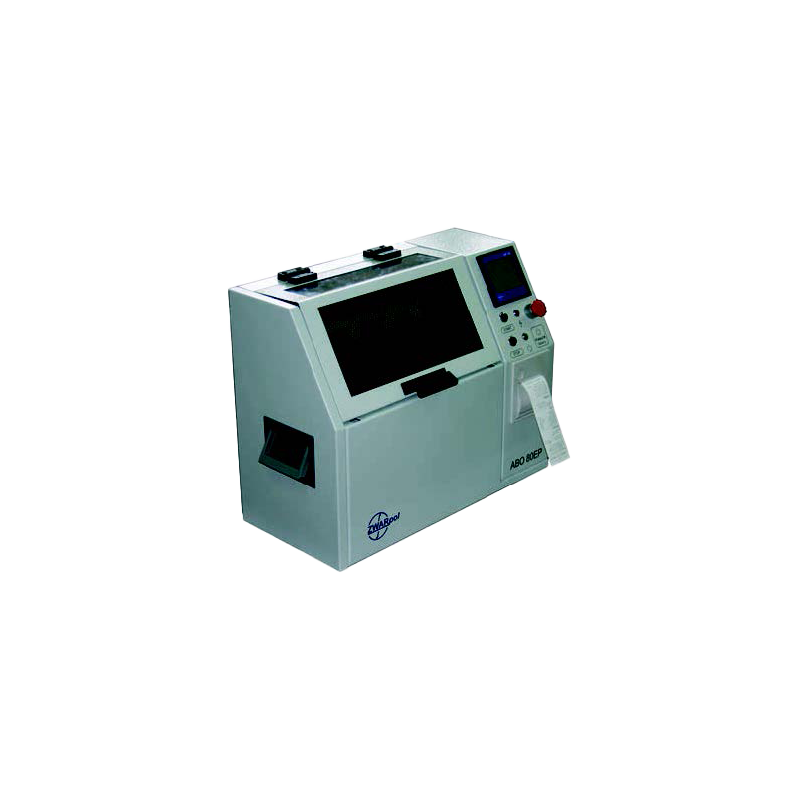

Equipo de prueba de tensión de ruptura de aceite ABO

Los dispositivos tipo ABO están diseñados para probar la rigidez dieléctrica de líquidos aislantes. Son ideales para probar aceites minerales y sintéticos. Se utilizan en laboratorios de empresas que fabrican, operan o dan servicio a transformadores, interruptores automáticos de aceite, transformadores de medida y condensadores. Características: • Diversos rangos de tensión en los electrodos de prueba, según el modelo: 60, 80 o 100 kV. • El dispositivo estándar está equipado con electrodos de prueba esféricos de 36,0 mm de diámetro. Opcionalmente, también están disponibles diámetros de 12,7 mm. • Las pruebas se realizan según 7 programas predefinidos que cumplen con las normas nacionales e internacionales. • Dos versiones del dispositivo disponibles: 1. ABO-D (con pantalla táctil LCD e impresora térmica que permite imprimir protocolos de prueba);

2. ABO-A (con pantalla LED, sin impresora);

• Puerto RS232 para comunicación con un ordenador.

Ventajas:

• Posibilidad de probar aceites minerales y sintéticos;

• Pruebas programables según su propio programa de aplicación:

valor de voltaje de prueba, velocidad de elevación

voltaje, tiempo de prueba y tiempo de mezcla;

• Bloqueo de seguridad que impide la activación

voltaje con la tapa abierta;

• Pruebas de acuerdo con normas nacionales e internacionales;

• Diseño ergonómico que facilita un correcto funcionamiento.

Realización de pruebas;

• Cálculo automático del valor medio de los resultados

y la desviación estándar

• Posibilidad de imprimir los resultados de las pruebas (opcional);

• Equipamiento opcional del dispositivo con un medidor de temperatura

del aceite analizado;

• Parámetros del proceso de producción conformes con el Sistema de Gestión de Calidad

según la norma PN-EN ISO 9001:2009.

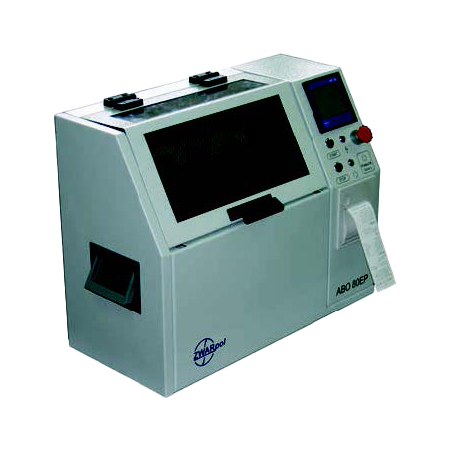

ABO 80D con pantalla táctil

e impresora térmica

Datos técnicos:

Tipo	ABO-60A ABO-60D	ABO-80A ABO-80D	ABO-100A ABO-100D
Tensión de alimentación: 50 Hz	230 V	230 V
Tensión máxima en los electrodos de prueba	60 kV	80 kV	100 kV
Tasa de aumento de tensión	0,1–5 programable	0,1–5 programable	0,1–5 programable
Precisión de la medición de tensión	<2%	<2%	<2%
Tiempo de mezcla	0–20 programable	0–20 Programable
Peso	40 kg	43 kg	45 kg
Condiciones de funcionamiento: - temperatura - humedad relativa	de 0 a +40 °C <80 %	de 0 a +40 °C <80 %	de 0 a +40 °C <80 %
Dimensiones totales	550 × 290 × 550 (alto) mm	550 × 290 × 550 (alto) mm	550 × 290 × 550 (alto) mm
