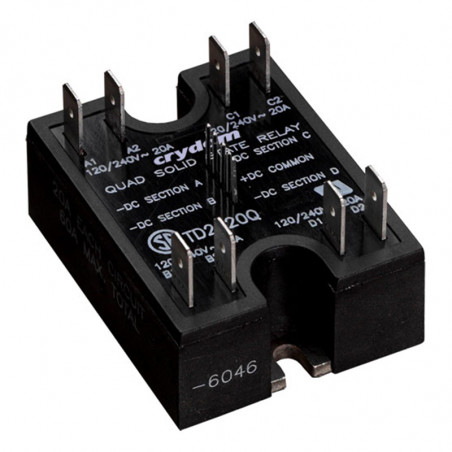

Relés semiconductora CA Doble y Cuádruple D24 D Series, TD24 Q, H12D48 D
Relés semiconductora CA Doble y Cuádruple D24 D Series, TD24 Q, H12D48 D

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Crydom

Relés semiconductora CA Doble y Cuádruple D24 D Series, TD24 Q, H12D48 D

Technical data
• Insulation voltage
4000 V RMS
• Input/output capacity
10 pF
• Operation temperature range
-40°C - 80°C
•Operation frequency range
47 - 63 Hz
• Switching on method
at 0 voltage
Available options:
• 10 - immediate turn on
• E - Control voltage18 - 36 VDC
Marking example: T D2420Q - 10

Symbol Input data Output data I2t
[A2s]		 Terminal/casing thermal resistance Dimensions Characteristic
Control voltage
VDC		 Input current
[mA]		 Load current
A RMS		 Voltage range
V RMS		 Max voltage
Vpeak		 Max current
Apeak
D2425D 4 - 15 12 (5V)DC 0,15 - 25 24 - 280 600 250 260 1,02 drw. 1 drw. 4
D2440D 4 - 15 12 (5V)DC 0,15 - 40 24 - 280 600 625 1620 0,63 drw. 1 drw. 5
H12D4825D 4 - 15 12 (5V)DC 0,15 - 25 48 - 530 1200 250 260 1,02 drw. 3 drw. 4
H12D4840D 4 - 15 12 (5V)DC 0,15 - 40 48 - 530 1200 625 1620 0,63 drw. 3 drw. 5
TD2420Q 4 - 15 12 (5V)DC 0,15 - 20 24 - 280 600 250 260 1,2 drw. 2 drw. 6

Drawing 1
Drawing 2
Drawing 3
Drawing 4
Drawing 5
Drawing 6

//
