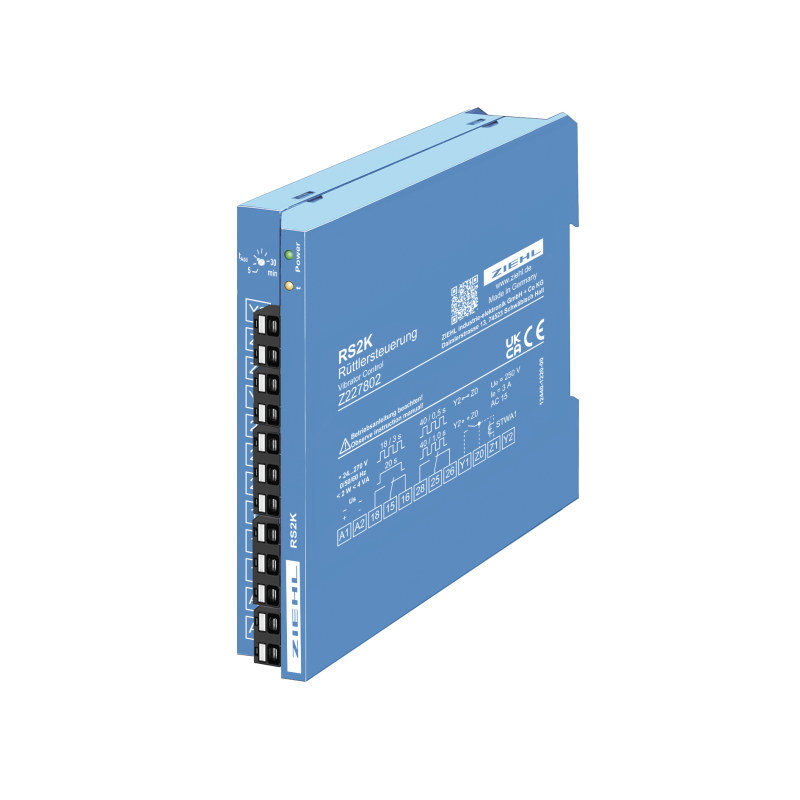

RS2K - Contrôle du vibrateur - Z227802

Le contrôleur de vibrateur RS2K est un relais temporisé compact pour le déclenchement des vibrateurs des installations d'aspiration. Pour un fonctionnement optimal des installations d'aspiration, les filtres obstrués par de la sciure, des copeaux ou de la poussière doivent être dépoussiérés par vibration de temps à autre. La vibration ne doit en aucun cas être effectuée pendant l'aspiration ou le ralentissement du ventilateur. Si l'aspiration est démarrée pendant la vibration, le processus doit être immédiatement interrompu. Avant le démarrage de la vibration, un temps de décélération réglable est appliqué pour retarder le ventilateur avant le début de la vibration. Cela signifie que de courts arrêts peuvent être contournés sans être obligé d'effectuer une vibration à chaque fois.

• Début du temps de décélération par ouverture du contact sur Y1/Z0 (par ex. du contacteur du moteur d'aspiration)
• Début du temps de décélération par transformateur de courant STWA 1/STWA1H sur Z0/Z1 (par ex. L1 du moteur d'aspiration)
• temps de décélération réglable 5...30 min.
• Relais K1 : vibration continue 20 s ou vibration par impulsion 18 s avec horloge 3 s
• Relais K2 : vibration par impulsion 40 s avec horloge 0,5 s ou 1,0 s (pour électrovannes)
• La LED (jaune) signale le temps de décélération
• La LED (verte) signale l'action de vibration
• interruption automatique de l'action de vibration au démarrage du processus d’aspiration.
