Connecteurs avec une fermeture filetée, série SMC
Connecteurs avec une fermeture filetée, série SMC

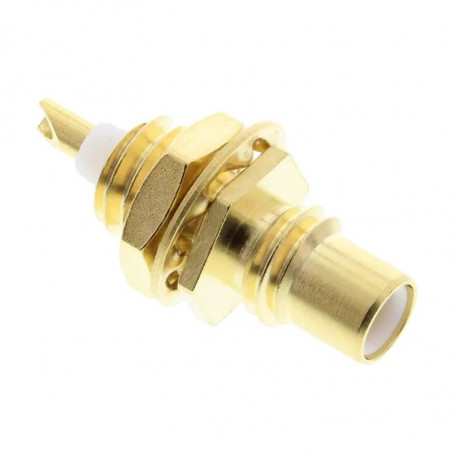

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Radiall

Connecteurs avec une fermeture filetée, série SMC

Pour les applications exigeant d'excellentes propriétés électriques et un espace réduit. Radio, télécommunications militaires et civiles, instruments de bord, radios portables. Fiche à contact femelle, prise à contact mâle. Conducteur interne fixe. La série SMC est conforme aux normes suivantes : ML-C 39012 C, IEC 169-10, CECC 22 140, série KMV NF-C-93561.

Caractéristiques techniques :

Impédance :
50 Ω
Fréquence :
0 à 10 GHz
Tension de fonctionnement :
Câble 2,6/50 : 235 Vrms
Température de fonctionnement :
-65 °C à 165 °C
Matériau :
Corps et tube intérieur : laiton
Finition :
Corps et câble intérieur plaqués or

N° fabricant Description
Connecteurs à verrouillage fileté, série SMC r112 005 000 W

R 112 005 000 W

 Fiche de câble
(avec contact femelle) KMV2, UG 1465/U avec presse-étoupe, groupe de câbles 2.6/50 : RG 174 A/U, RG 316/U
Connecteurs à filetage, série SMC R 112 053 000 W

R 112 053 000 W

 Fiche de câble
(avec contact femelle) câble à gaine fixe pour soudure KMV4 RG 405/U
Connecteurs à verrouillage fileté, série SMC R 112 075 000 W

R 112 075 000 W

 Fiche de câble
(avec contact femelle) KMV31 pour sertissage de câbles groupe 2.6/50 : RG 174 A/U, RG 316/U
Connecteurs à verrouillage fileté, série SMC R 112 186 000 W

R 112 186 000 W

 Fiche coudée pour câble
(avec contact femelle) pour sertissage de câbles groupe 2.6/50 : RG 174 A/U, RG 316/U
Connecteurs à filetage, série SMC R112 305 000W

R 112 305 000 W

 Douille de câble
(avec contact mâle) KMV8, UG 1468/U pour montage encastré, avec presse-étoupe, groupe de câble 2.6/50 : RG 174 A/U, RG 316/U
Connecteurs à verrouillage fileté, série SMC R 112 426 000 W

R 112 426 000 W

 Support pour circuit imprimé
(avec contact mâle) KMV12 5 broches à souder
Connecteurs à verrouillage fileté, série SMC R 112 553 000 W

R 112 553 000 W

 KMV9, prise de panneau UG 1464/U (avec contact mâle) pour montage traversant, montage frontal, montage fileté arrière
Connecteurs à verrouillage fileté, série SMC R 112 554 000 W

R 112 554 000 W

 KMV10, prise de panneau UG 1619/U (avec contact mâle) pour montage traversant, montage arrière, montage fileté arrière
Connecteurs à verrouillage fileté, série SMC R 112 665 000 W

R 112 665 000 W

KMV13 Support de circuit imprimé coudé (avec contact mâle) 5 broches à souder
Connecteurs à fermeture filetée, série SMC R 112 704 000 W

R 112 704 000 W

 Connecteur adaptateur
mâle-mâle (les deux avec contacts femelles)
Connecteurs à fermeture filetée, série SMC R 112 720 000 W

R 112 720 000 W

 Connecteur adaptateur
connecteur - connecteur (tous deux avec contacts mâles) pour montage traversant
Connecteurs à verrouillage fileté, série SMC R 112 780 000 W

R 112 780 000 W

 Té
connecteur - fiche - connecteur (connecteurs à contacts mâles, fiche à contacts femelles)
